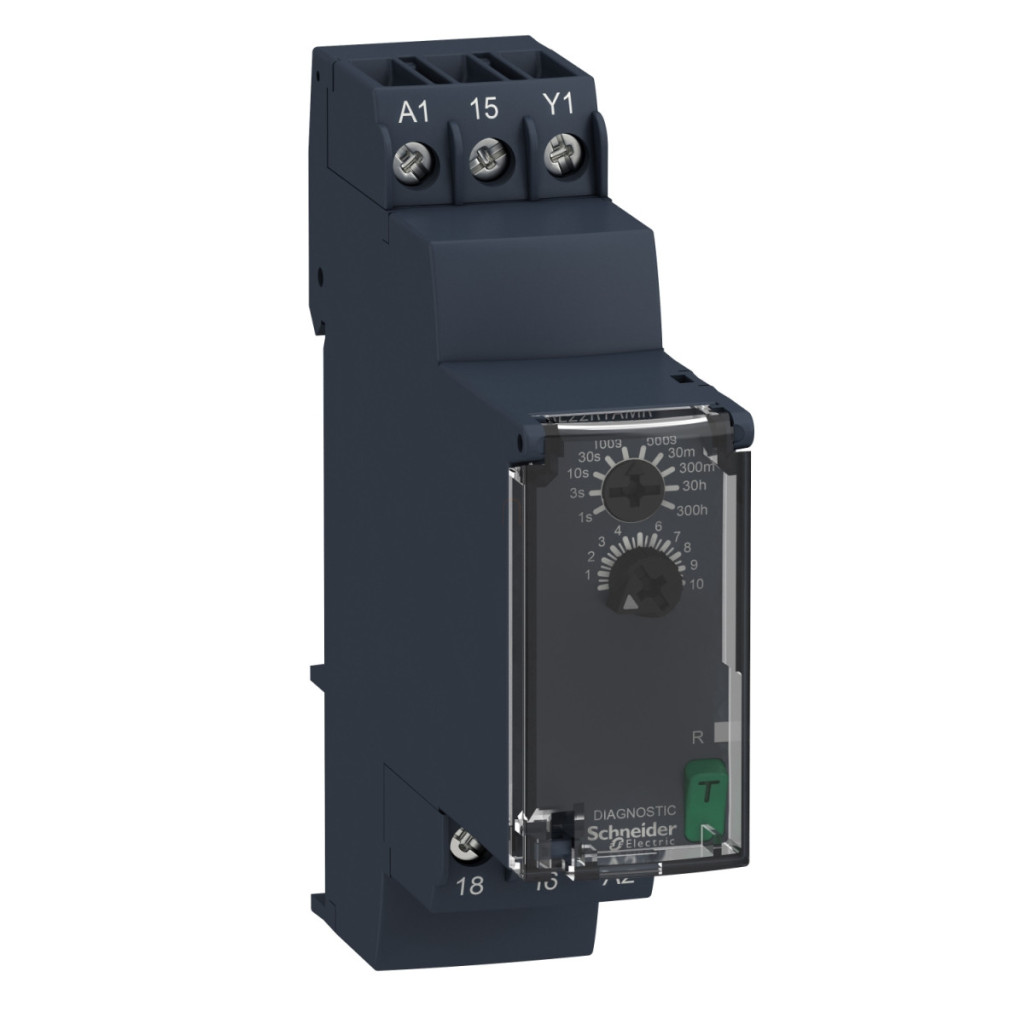

Parte a gamei de relee temporizate Harmony de la Schneider Electric, RE22R1AMR este un releu versatil cu întârziere la pornire, care oferă funcții de temporizare extrem de fiabile în medii industriale. Acest releu de precizie are o gamă flexibilă de tensiuni de alimentare, ceea ce este deosebit de util pentru aplicații în medii electrice variabile. Modelul RE22R1AMR are două funcții: funcția A asigură o funcționare simplă a releului cu întârziere la pornire, în timp ce funcția Aw permite întârzierea la pornire cu control de repornire/retrigger. Când tensiunea de alimentare este pornită, începe perioada de temporizare T și, la sfârșitul acestei perioade, releul (releele) de ieșire se închide (se închid). În funcția Aw, intrarea de alimentare Y1 deschide releul (releele) de ieșire, în timp ce deconectarea Y1 repornește perioada de temporizare. A doua ieșire poate fi setată la temporizată („TIMED”) sau instantanee („INST”), oferind flexibilitate suplimentară în aplicații. Releul de timp RE22 permite o gamă largă de setări de timp, de la 0,05 secunde la 300 de ore, ceea ce îl face potrivit pentru aproape orice sarcină de temporizare industrială. Precizia setării temporale este de +/- 10% pe întreaga scală la 25 °C, ceea ce este conform cu standardul IEC 61812-1. Intervalul de tensiune de alimentare de 24...240 V CA/CC 50/60 Hz permite utilizarea dispozitivului în diverse rețele de alimentare cu energie electrică și funcționează în mod fiabil în intervalul 0,85...1,1 Us. RE22R1AMR are proprietăți electrice excepționale: curent nominal de ieșire de 8 A, care permite o capacitate de comutare de până la 2000 VA. Contactul de comutare (C/O) este fără cadmiu, oferind o soluție mai ecologică. Durata de viață electrică este de 100.000 de cicluri la o sarcină de 8 A la 250 V c.a. și 100.000 de cicluri la o sarcină de 2 A la 24 V c.c., în timp ce durata de viață mecanică ajunge la 10 milioane de cicluri. Acest lucru garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Controlul se realizează prin intermediul unui comutator rotativ și al unui buton de diagnosticare, iar starea dispozitivului este indicată de indicatoare LED multicolore: iluminare verde pentru afișarea scalei indicatorului, LED galben (continuu) când releul de ieșire funcționează, LED galben (clipire rapidă) când releul de ieșire este oprit în timpul temporizării și LED galben (clipire lentă) când releul de ieșire este pornit în timpul temporizării. Modulul are un design compact, măsurând doar 22,5 mm lățime, 90 mm înălțime și 73 mm adâncime, ceea ce îl face ușor de instalat pe o șină DIN de 35 mm, în conformitate cu standardul IEC 60715. Conectarea se face prin borne cu șurub, care sunt potrivite pentru diferite tipuri și dimensiuni de cabluri. Poziția de instalare este arbitrară, ceea ce mărește gama de aplicații posibile. RE22R1AMR are caracteristici excelente de protecție, inclusiv o carcasă cu clasă de protecție IP40, panou frontal IP50 și terminale IP20, toate în conformitate cu IEC 60529. Dispozitivul are o rezistență excelentă la mediul înconjurător: interval de temperatură de funcționare -20...60 °C, rezistență la vibrații 20 m/s² (f= 10...150 Hz) conform IEC 60068-2-6 și rezistență la șocuri 15 gn în stare nefuncțională și 5 gn în timpul funcționării conform IEC 60068-2-27. Dispozitivul are numeroase certificări internaționale, inclusiv CE, UL, GL, CCC, EAC, RCM și CSA, asigurând aplicabilitatea sa la nivel global.
Relee temporizate Schneider Electric Harmony - RE22R1AMR - releu cu întârziere la pornire, A - Aw, 1CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Tip ieșire: Releu
Tip produs sau componentă: Releu temporizat modular
Denumire scurtă dispozitiv: RE22
Curent nominal de ieșire: 8 A
Caracteristici suplimentare
Tip și configurație contact: 1 C/O (contact de comutare) contact temporizat, fără cadmiu
Tip de întârziere: Întârziere la pornire
Interval de întârziere: 3...30 s, 30...300 s, 10...100 s, 0,05...1 s, 1...10 s, 30...300 h, 30...300 minute, 0,3...3 s, 3...30 h, 3...30 minute
Tip de control: Comutator rotativ, buton de diagnosticare
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz
Tensiune de declanșare intrare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Conexiune și carcasă
Conexiuni - blocuri terminale: Blocuri terminale cu șurub pentru diferite dimensiuni de cabluri: solide, flexibile, cu sau fără papuci de cablu
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Material carcasă: Autoextinguibil
Lățime: 22,5 mm
Poziție de montare: Orice poziție
Suport de montare: Șină DIN de 35 mm conform IEC 60715
Precizie
Repetabilitate: +/- 0,5% conform IEC 61812-1
Deviație de temperatură: +/- 0,05%/°C
Deviație de tensiune: +/- 0,2 %/V
Precizia setării întârzierii: +/- 10 % din scala completă la 25 °C conform IEC 61812-1
Parametri electrici
Rezistența de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Timp de recuperare: 120 ms în cazul unei întreruperi de tensiune
Imunitate la microîntreruperi: 10 ms
Consum de energie în VA: 3 VA la 240 V c.a.
Consum de energie în W: 1,5 W la 240 V c.c.
Capacitate de comutare în VA: 2000 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durata de viață
Durata de viață electrică: 100.000 de cicluri la 8 A la 250 V, AC-1; 100.000 de cicluri la 2 A la 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Funcții de temporizare
Funcții disponibile: A - Releu de întârziere la pornire-1 C/O; Aw - Releu de întârziere la pornire cu funcție de repornire/retrigger - 1 C/O
Număr de funcții: 2
Indicarea stării
LED indicator de stare: LED de fundal verde (continuu) pentru indicatorul de scală; LED galben (continuu) când releul de ieșire este în funcțiune; LED galben (intermitent rapid) în timpul temporizării și când releul de ieșire este oprit; LED galben (intermitent lent) în timpul temporizării și când releul de ieșire este pornit
Protecție
Grad de protecție IP: Carcasă IP40: conform IEC 60529; IP50 panou frontal: conform IEC 60529; IP20 blocuri terminale: conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1
Categorie de supratensiune: III conform IEC 60664-1
Condiții de mediu
Temperatura ambiantă de funcționare: -20 până la 60 °C
Temperatura ambiantă de depozitare: -40 până la 70 °C
Umiditate relativă: 95% la 25 până la 55 °C
Rezistență la vibrații: 20 m/s² (f= 10…150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn în stare nefuncțională timp de 11 ms conform IEC 60068-2-27; 5 gn în timpul funcționării timp de 11 ms conform IEC 60068-2-27
