RE22R1CMR, parte a seriei Harmony Timer Relays de la Schneider Electric, este un releu de timp cu dublă funcție, versatil, care poate funcționa în două moduri diferite în sistemele de automatizare industrială. Acest dispozitiv este ideal pentru aplicații în care este necesară o sincronizare precisă pentru procesele de comutare, cum ar fi acționările motorului, pompele și controlul echipamentelor industriale, unde deschiderea contactului după oprire trebuie să fie întârziată. Modelul RE22R1CMR are o sursă de alimentare universală de 24-240 V c.a./c.c., ceea ce îl face flexibil pentru utilizare în diverse sisteme, fără a fi limitat de sursa de alimentare. Datorită gamei largi de frecvențe de 50-60 Hz, poate fi utilizat la nivel global. O caracteristică remarcabilă a acestui model este gama sa extrem de largă de sincronizare, care se extinde de la 0,05 secunde la 300 de ore, cu 8 setări diferite ale intervalului de timp. Acest lucru permite o sincronizare precisă de la gama milisecundelor la aplicații de lungă durată. Produsul are două funcții diferite: funcția „C”, care este un semnal standard de control al releului cu întârziere de decuplare, și funcția „Ct”, care este, de asemenea, un semnal de control al releului cu întârziere de decuplare, dar cu adăugarea unei funcții de pauză/sumare. Cea din urmă permite întreruperea temporizării și reluarea acesteia ulterior, în timp ce sistemul înregistrează timpul scurs. Releul are un contact temporizat 1 C/O (comutare), care nu conține cadmiu, oferind astfel o alternativă mai ecologică. Curentul nominal de ieșire al releului de 8 A și tensiunea maximă de comutare de 250 V c.a. oferă o capacitate de încărcare adecvată pentru majoritatea aplicațiilor. Funcționarea și reglarea sunt facilitate de un buton rotativ, un buton de diagnosticare și un potențiometru extern. LED-urile indică starea dispozitivului: iluminarea verde indică indicatorul cadranului, LED-ul galben indică starea releului de ieșire, iar LED-urile galbene intermitente indică procesul de cronometrare pentru diferite stări ale releului. Funcționarea precisă este caracterizată de o precizie de repetabilitate de ±0,5% și o precizie de temporizare de ±10%, ceea ce este excelent pentru aplicații industriale. Releul de timp RE22R1CMR este compact, cu o lățime de numai 22,5 mm, și este proiectat pentru a se fixa pe o șină DIN, care poate fi montată pe o șină DIN standard de 35 mm. Carcasa este fabricată din material auto-stingător, iar conexiunile sunt realizate cu terminale cu șurub, care permit conectarea atât a cablurilor solide, cât și a celor torsadate, cu secțiuni transversale diferite. Dispozitivul are o carcasă cu clasă de protecție IP40, un panou frontal cu clasă de protecție IP50 și blocuri terminale cu clasă de protecție IP20, oferind o protecție adecvată în medii industriale tipice. Produsul funcționează la temperaturi ambientale cuprinse între -20 °C și +60 °C și poate rezista la 10 milioane de cicluri de comutare mecanică și 100.000 de cicluri de comutare electrică, asigurând o durată lungă de viață în utilizarea zilnică.

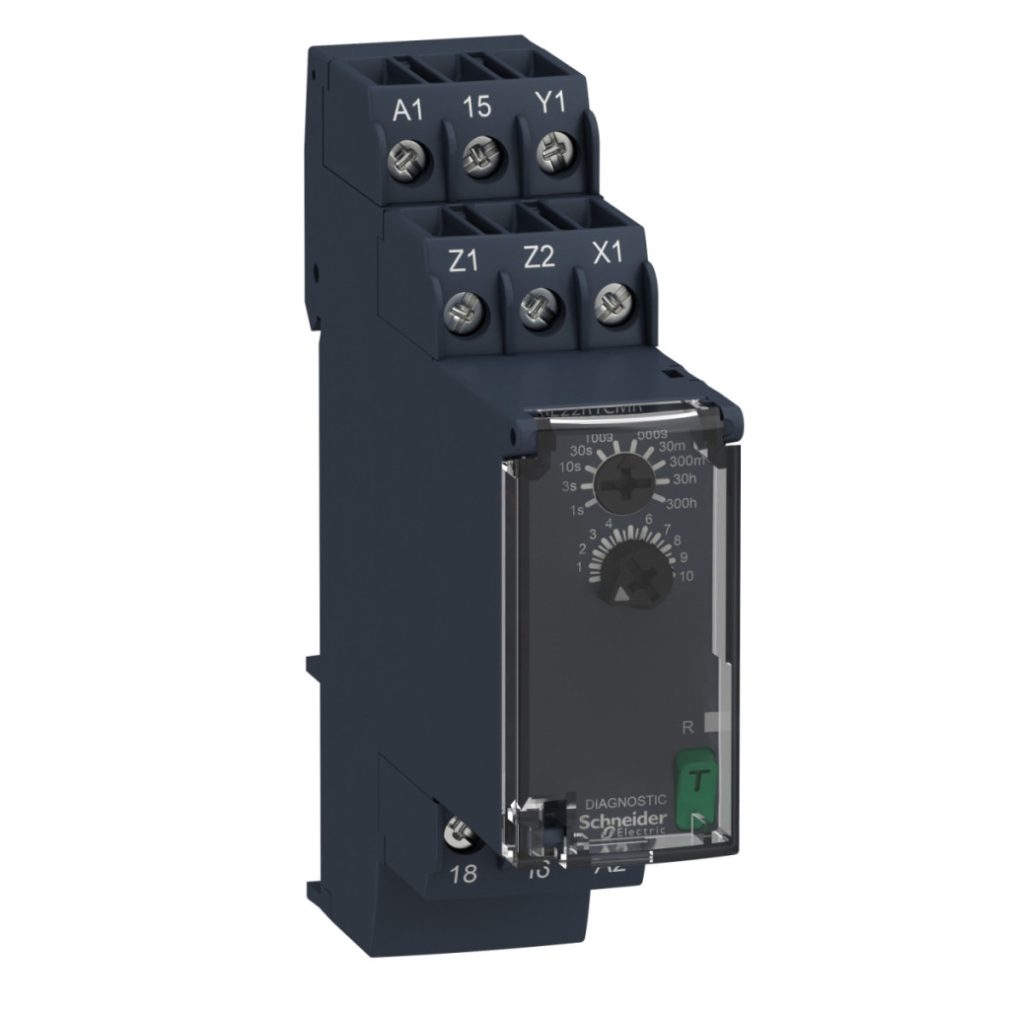

Relee temporizate Schneider Electric Harmony - RE22R1CMR - releu cu timp de decuplare, C - Ct, 1CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici principale
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu temporizat modular
Denumire scurtă dispozitiv: RE22
Curent nominal de ieșire: 8 A
Caracteristici suplimentare
Tip și compoziție contact: 1 contact temporizat C/O, fără cadmiu
Tip întârziere: Întârziere la oprire
Interval întârziere: 10...100 s, 3...30 s, 0,05...1 s, 30...300 s, 30...300 h, 30...300 min, 3...30 min, 3...30 h, 0,3...3 s, 1...10 s
Tip control: Buton rotativ, Buton de diagnosticare, Potențiometru extern
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz
Tensiune de intrare declanșare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență alimentare: 50...60 Hz +/- 5 %
Conexiuni
Conexiuni - blocuri terminale: Blocuri terminale cu șurub, pentru diferite dimensiuni de cabluri, design solid și torsadat
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Caracteristici fizice
Material carcasă: Auto-stingere
Precizie repetabilitate: +/- 0,5 % conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deviație de tensiune: +/- 0,2 %/V
Precizie de reglare a întârzierii: +/- 10 % din scala completă la 25 °C conform IEC 61812-1
Funcții
Tipuri de întârziere: C- Semnal de control al releului cu întârziere de oprire, Ct- Releu cu întârziere de oprire și pauză/sumare
Lățimea impulsului semnalului de control: 100 ms cu sarcină paralelă, 30 ms
Rezistența de izolație: 100 MOhm la tensiune de 500 V CC conform IEC 60664-1
Caracteristici electrice
Timp de resetare: 120 ms când este dezafectat
Imunitate la microîntreruperi: 10 ms
Consum de energie în VA: 3 VA la 240 V c.a.
Consum de energie în W: 1,5 W la 240 V c.c.
Capacitate de comutare în VA: 2000 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durata de viață
Durata de viață electrică: 100.000 de cicluri la 8 A la 250 V, AC-1, 100.000 de cicluri la 2 A la 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici de montare
Rezistență nominală la tensiune de impuls: 5 kV 1,2...50 µs durată conform IEC 60664-1
Întârziere la pornire: 100 ms
Distanță de scurgere: 4 kV/3 conform IEC 60664-1
Categorie de supratensiune: III conform IEC 60664-1
Date privind fiabilitatea siguranței: MTTFd = 205,4 ani, B10d = 190.000
Poziție de montare: Orice poziție
Suport de montare: Șină DIN de 35 mm conform IEC 60715
Indicatori
LED-uri de stare: Iluminare verde (continuă) pentru indicatorul cadranului, LED galben (continuu) pentru releul de ieșire activat, LED galben (clipire rapidă) pentru procesul de temporizare și releu de ieșire oprit, LED galben (clipire lentă) pentru procesul de temporizare și releu de ieșire pornit
Date de mediu
Temperatura ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...70 °C
Grad de protecție IP: Carcasă IP40: conform IEC 60529, panou frontal IP50: conform IEC 60529, blocuri terminale IP20: conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1
Rezistență la vibrații: 20 m/s² (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn în repaus timp de 11 ms conform IEC 60068-2-27, 5 gn în timpul funcționării timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 95 % la 25...55 °C
Standarde și directive
Standarde: UL 508, IEC 61812-1
Directive: 2004/108/CE - Compatibilitate electromagnetică, 2006/95/CE - Directiva privind joasa tensiune
Certificări de produs: UL, CE, CCC, CSA, GL, RCM, EAC
Dimensiuni
Lățime: 22,5 mm
