Familia de produse Schneider Electric Harmony Timer Relays, releul de timp de tip RE22R1DMR, oferă o soluție ideală pentru sistemele de automatizare industrială în care sunt necesare sincronizarea precisă și funcționarea fiabilă. Cu funcția sa simetrică de intermitent, acest releu de timp modern este o alegere excelentă pentru sistemele de semnalizare și avertizare, controlul iluminatului și multe alte aplicații de automatizare. Modelul RE22R1DMR are un design compact, cu o lățime de 22,5 mm, ceea ce îl face ușor de montat pe o șină DIN de 35 mm, oferind o soluție de economisire a spațiului în dulapurile de comutație. Dispozitivul are o adâncime de 73 mm și o înălțime de 90 mm, ceea ce permite montarea sa în orice poziție. Carcasa dispozitivului este fabricată din material auto-stingător, ceea ce sporește siguranța în mediile industriale. Acest releu temporizat are două funcții de operare: D (intermitent simetric, pornește în stare oprită) și Dw (intermitent simetric, pornește în stare oprită, cu opțiune de repornire). În timpul funcționării, după pornirea tensiunii de alimentare, ieșirea releului rămâne în starea inițială pentru timpul setat (T) și apoi se închide pentru aceeași perioadă. Acest ciclu se repetă continuu până la oprirea tensiunii de alimentare. Comutatorul rotativ și butonul de diagnosticare permit o reglare extrem de flexibilă a temporizării de la 0,05 secunde la 300 de ore, asigurând o gamă largă de aplicații. LED-urile indicatoare de stare (iluminare verde pentru indicatorul cadranului, LED galben pentru starea ieșirii releului și indicarea procesului de sincronizare) permit o diagnosticare ușoară. RE22R1DMR se remarcă prin parametrii tehnici excepționali: gamă largă de tensiune de alimentare (24...240 V CA/CC, 50/60 Hz), ceea ce îl face extrem de versatil; curent nominal de ieșire de 8 A și 1 contact de comutare (1 C/O), care nu conține cadmiu. Releul are o tensiune maximă de comutație de 250 V AC și o capacitate de comutație de 2000 VA. Precizia setării timpului este de ±10% pe întreaga scală la 25°C, iar precizia repetabilității este de ±0,5% în conformitate cu standardul IEC 61812-1. Dispozitivul este rezistent la fluctuațiile de temperatură și tensiune (derivă de temperatură ±0,05%/°C, derivă de tensiune ±0,2%/V), asigurând o funcționare stabilă chiar și în condiții de mediu variabile. Conexiunea electrică se realizează cu terminale cu șurub, care sunt potrivite pentru fire solide și flexibile de diferite secțiuni transversale. Dispozitivul are o rezistență de izolație de 100 MOhm la 500 V c.c. și o rezistență nominală la tensiune de impuls de 5 kV, ceea ce asigură un nivel ridicat de protecție împotriva supratensiunilor. Datele tehnice ale dispozitivului includ 10 milioane de cicluri de comutare mecanică și 100.000 de cicluri de comutare electrică, B10d = 280.000 și MTTFd = 308,2 ani de date privind fiabilitatea siguranței, ceea ce confirmă durata lungă de viață și fiabilitatea excepțională a acestuia.

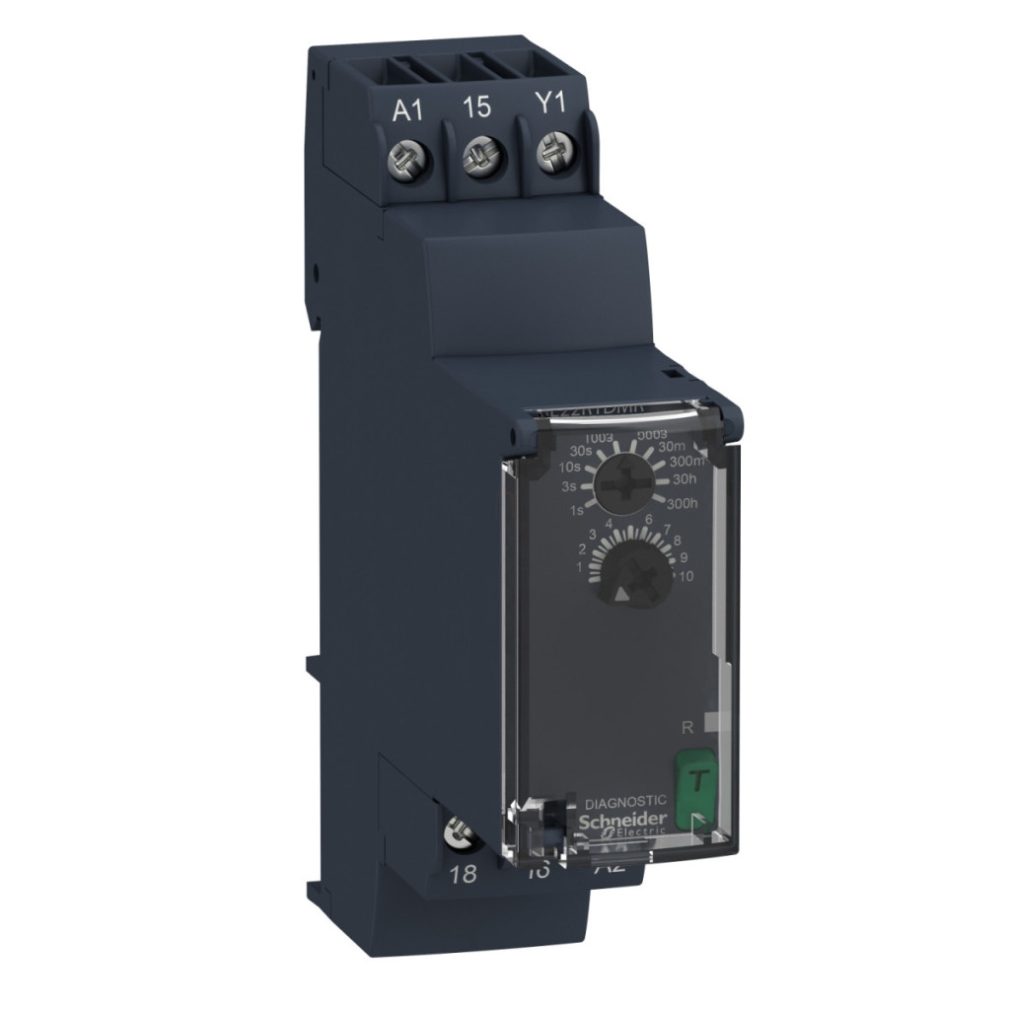

Relee temporizate Schneider Electric Harmony - RE22R1DMR - releu temporizat intermitent, D - Dw, 1CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu temporizat modular
Denumire scurtă dispozitiv: RE22
Curent nominal de ieșire: 8 A
Caracteristici suplimentare
Tip și compoziție contact: 1 contact temporizat C/O, fără cadmiu
Tip întârziere: Intermitent simetric
Interval întârziere: 0,05...1 s, 30...300 h, 30...300 min, 30...300 s, 3...30 min, 1...10 s, 3...30 s, 0,3...3 s, 10...100 s, 3...30 h
Tip control: Buton rotativ, Buton de diagnosticare
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz
Tensiune de intrare de declanșare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Conexiuni și dimensiuni
Conexiuni - terminale:Terminale cu șurub pentru secțiuni transversale diferite ale cablurilor
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Material carcasă: Autoextinsibil
Lățime: 22,5 mm
Precizie și fiabilitate
Repetabilitate: +/- 0,5 % conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deviație de tensiune: +/- 0,2 %/V
Precizie setare întârziere: +/- 10% din scala completă la 25 °C conform IEC 61812-1
Funcții de întârziere
Tip de întârziere: Intermitent simetric - D- Rele intermitent simetric (pornește cu un impuls dezactivat), Intermitent simetric - Dw - Releu intermitent simetric (pornește cu un impuls dezactivat) cu opțiune de repornire
Caracteristici de funcționare
Lățimea impulsului semnalului de control: 100 ms cu sarcină paralelă, 30 ms
Rezistență de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Timp de recuperare: 120 ms la oprire
Imunitate la microîntreruperi: 10 ms
Caracteristici electrice
Consum de energie în VA: 3 VA la 240 V c.a.
Consum de energie în W: 1,5 W la 240 V CC
Putere de comutare în VA: 2000 VA
Curent minim de comutare: 10 mA la 5 V CC
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durată de viață
Durată de viață electrică: 100.000 de cicluri, 8 A, 250 V, AC-1; 100.000 de cicluri, 2 A, 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Protecție și siguranță
Tensiune nominală de impuls rezistentă: 5 kV pentru 1,2 până la 50 µs conform IEC 60664-1
Întârziere la pornire: 100 ms
Distanță de scurgere: 4 kV/3 conform IEC 60664-1
Categorie de supratensiune: III conform IEC 60664-1
Date privind fiabilitatea siguranței: B10d = 280.000, MTTFd = 308,2 ani
Instalare
Poziție de instalare: Orice poziție
Suport de montare: Șină DIN de 35 mm conform IEC 60715
Indicator de stare
LED de stare: LED verde cu iluminare din spate (continuu) pentru indicatorul cadranului, LED galben (continuu) pentru ieșirea releului activată, LED galben (clipire rapidă) pentru procesul de sincronizare și ieșirea releului dezactivată, LED galben (intermitent lent) pentru procesul de temporizare și ieșirea releului activată
Condiții de mediu
Temperatura ambiantă de funcționare: -20…60 °C
Temperatura de depozitare: -40…70 °C
Grad de protecție IP: carcasă IP40, panou frontal IP50, conectori IP20
Nivel de poluare: 3 conform IEC 60664-1
Rezistență la vibrații: 20 m/s² (f= 10…150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn în timpul nefuncționării timp de 11 ms, 5 gn în timpul funcționării timp de 11 ms
