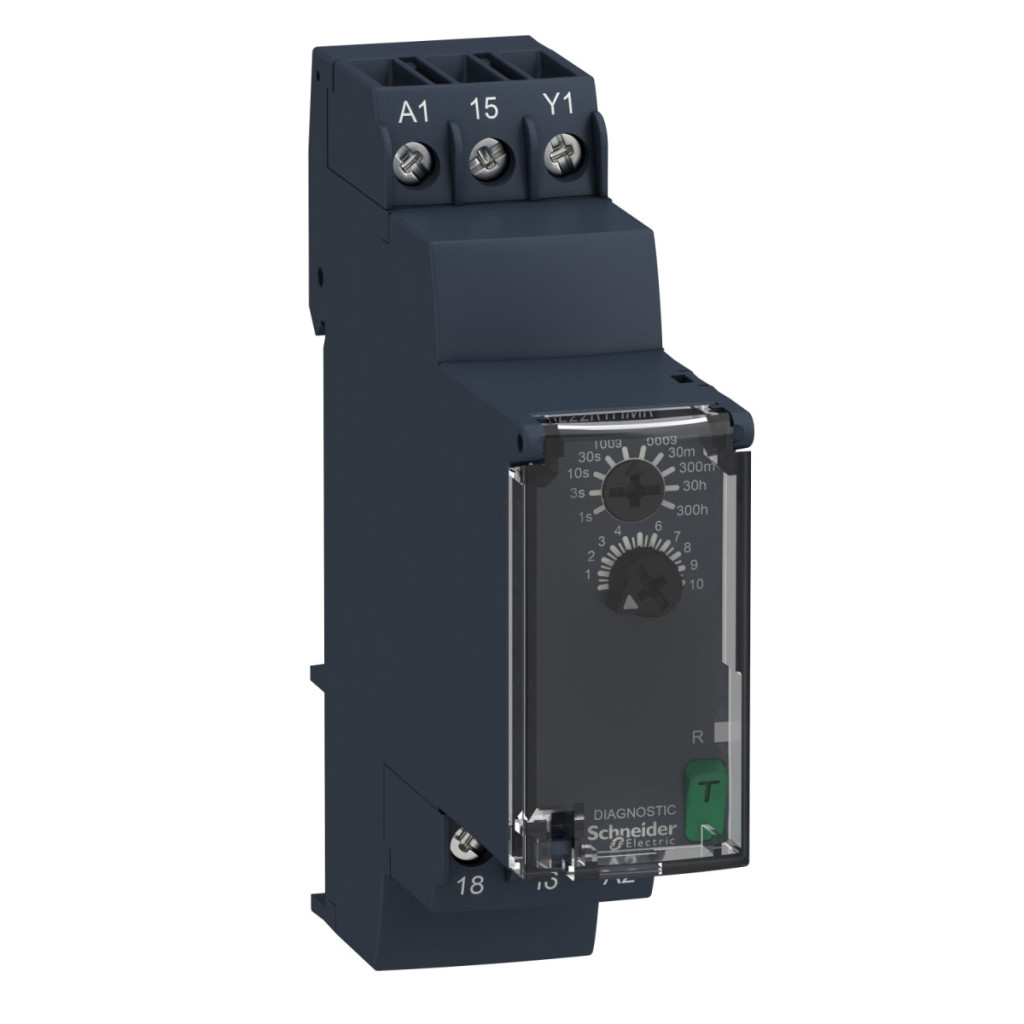

RE22R1HMR, parte a gamei de produse Schneider Electric Harmony Timer Relays, este un releu de timp profesional, modular, cu două funcții de temporizare diferite, ceea ce îl face extrem de versatil pentru utilizarea în sistemele de automatizare industrială. Acest releu temporizator cu alimentare de 24-240 V c.a./c.c. este alegerea ideală pentru aplicații care necesită sincronizare precisă pentru controlul diverselor procese. Caracteristica principală a RE22R1HMR este funcționarea sa cu dublă funcție: poate fi utilizat în modul releu cu interval (H), precum și cu funcția de repornire/repetare a releului cu interval (Hw). În modul H, ieșirea se închide când sursa de alimentare este pornită și revine la starea implicită după ce timpul T setat a trecut. O caracteristică specială a funcției Hw este că, în orice etapă a funcționării, ieșirile se închid și întregul proces repornește prin activarea și dezactivarea intrării Y1. Această flexibilitate este extrem de utilă în aplicații în care poate fi necesară întreruperea și repornirea ciclurilor. Dispozitivul are un curent nominal de ieșire de 8 A și conține un contact de comutare (1 C/O) temporizat, care nu conține cadmiu. Dispozitivul are o gamă de temporizare extrem de largă: poate fi setat de la 0,05 secunde la 300 de ore pe 9 scale diferite, ceea ce îl face potrivit pentru o gamă largă de aplicații. Setarea se face cu un comutator rotativ pentru o temporizare precisă. Temporizatorul are, de asemenea, un buton de diagnosticare pentru a ajuta la verificarea funcționării sale. Relele temporizate RE22R1HMR funcționează cu o tensiune de alimentare de 24...240 V c.a./c.c., la o frecvență de 50/60 Hz, cu o toleranță de ±5%. Intervalul de tensiune este între 0,85...1,1 Us. Conectarea se realizează cu borne cu șurub care pot acomoda diferite secțiuni transversale de cablu, fie ele solide sau torsadate. Cuplul de strângere al bornelor cu șurub este între 0,6 și 1 Nm, în conformitate cu standardul IEC 60947-1. RE22R1HMR are dimensiuni compacte: are o lățime de numai 22,5 mm, iar dimensiunile sale totale sunt de 73 x 90 x 73,5 mm. Dispozitivul este montat pe o șină DIN de 35 mm, în conformitate cu IEC 60715, și poate fi instalat în orice poziție. Materialul carcasei este auto-stingător, ceea ce sporește siguranța. Releul de timp Schneider Electric RE22R1HMR are o repetabilitate excelentă: ±0,5% conform IEC 61812-1, iar precizia sincronizării setate este de ±10% pe întreaga scală la 25 °C. Dispozitivul are o imunitate la microîntreruperi de 10 ms, ceea ce asigură o funcționare stabilă chiar și în condiții de rețea instabile. Dispozitivul îndeplinește cerințe stricte de compatibilitate electromagnetică, inclusiv rezistență la tranzienți rapizi, supratensiuni, descărcări electrostatice și câmpuri electromagnetice de frecvență radio radiate. Starea de funcționare este indicată de LED-uri: iluminare verde pentru indicatorul cadranului, LED galben pentru funcționarea releului de ieșire și LED galben intermitent pentru sincronizarea în curs și starea releului de ieșire. Dispozitivul are un grad de protecție IP40 pentru carcasă, IP50 pentru panoul frontal și IP20 pentru blocurile terminale, în conformitate cu IEC 60529. Dispozitivul are o durabilitate mecanică excelentă, capabil să efectueze 10 milioane de cicluri de comutare, în timp ce durabilitatea sa electrică este de 100.000 de cicluri la o sarcină de 8A/250V AC-1.
Relee temporizate Schneider Electric Harmony - RE22R1HMR - releu temporizat cu impulsuri, H - Hw, 1CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici principale
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu temporizat modular
Denumire scurtă dispozitiv: RE22
Curent nominal de ieșire: 8 A
Informații suplimentare
Tip și compoziție contact: 1 contact temporizat C/O, fără cadmiu
Tip întârziere: Interval
Interval întârziere: 3...30 s, 0,3...3 s, 30...300 s, 30...300 h, 0,05...1 s, 1...10 s, 3...30 min, 30...300 min, 3...30 h, 10...100 s
Tip de control: Comutator rotativ, buton de diagnosticare
Tensiune nominală de alimentare [Us]: 24...240 V c.a./c.c. 50/60 Hz
Tensiune de intrare declanșare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvența sursei de alimentare: 50...60 Hz +/- 5 %
Conexiuni - blocuri terminale
Blocuri terminale cu șurub, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) fir solid fără conector de cablu
Terminale cu șurub, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) fir solid fără conector de cablu
Terminale cu șurub, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) cu conector de cablu flexibil
Terminale cu șurub, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) cu conector flexibil pentru cablu
Date tehnice
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Material carcasă: Autoextinguibil
Repetabilitate: +/- 0,5 % conform IEC 61812-1
Abatere de temperatură: +/- 0,05 %/°C
Abatere de tensiune: +/- 0,2 %/V
Precizie de întârziere: +/- 10% peste scala completă la 25 °C conform IEC 61812-1
Tipuri de întârziere
Interval - H: Releu de interval
Interval - Hw: Releu de interval cu repornire/retriggerare
Caracteristici electrice
Rezistență de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Timp de recuperare: 120 ms după oprire
Imunitate la microîntreruperi: 10 ms
Consum de energie în VA: 3 VA la 240 V c.a.
Consum de energie în W: 1,5 W la 240 V c.c.
Capacitate de comutare în VA: 2000 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durata de viață
Durata de viață electrică: 100.000 de cicluri la 8 A 250 V, AC-1
100.000 de cicluri la 2 A la 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Condiții de mediu
Grad de protecție IP: Carcasă IP40: conform IEC 60529
Panou frontal IP50: conform IEC 60529
Blocuri terminale IP20: conform IEC 60529
Grad de contaminare: 3 conform IEC 60664-1
Rezistență la vibrații: 20 m/s² (f= 10…150 Hz) conform IEC 60068-2-6
Rezistență la impact: 15 gn în stare nefuncțională timp de 11 ms conform IEC 60068-2-27
5 gn în timpul funcționării timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 95% la 25 până la 55 °C
Temperatura ambiantă de funcționare: -20 până la 60 °C Temperatura ambiantă de depozitare: -40 până la 70 °C Certificări: CE, EAC, CSA, RCM, CCC, GL, UL
