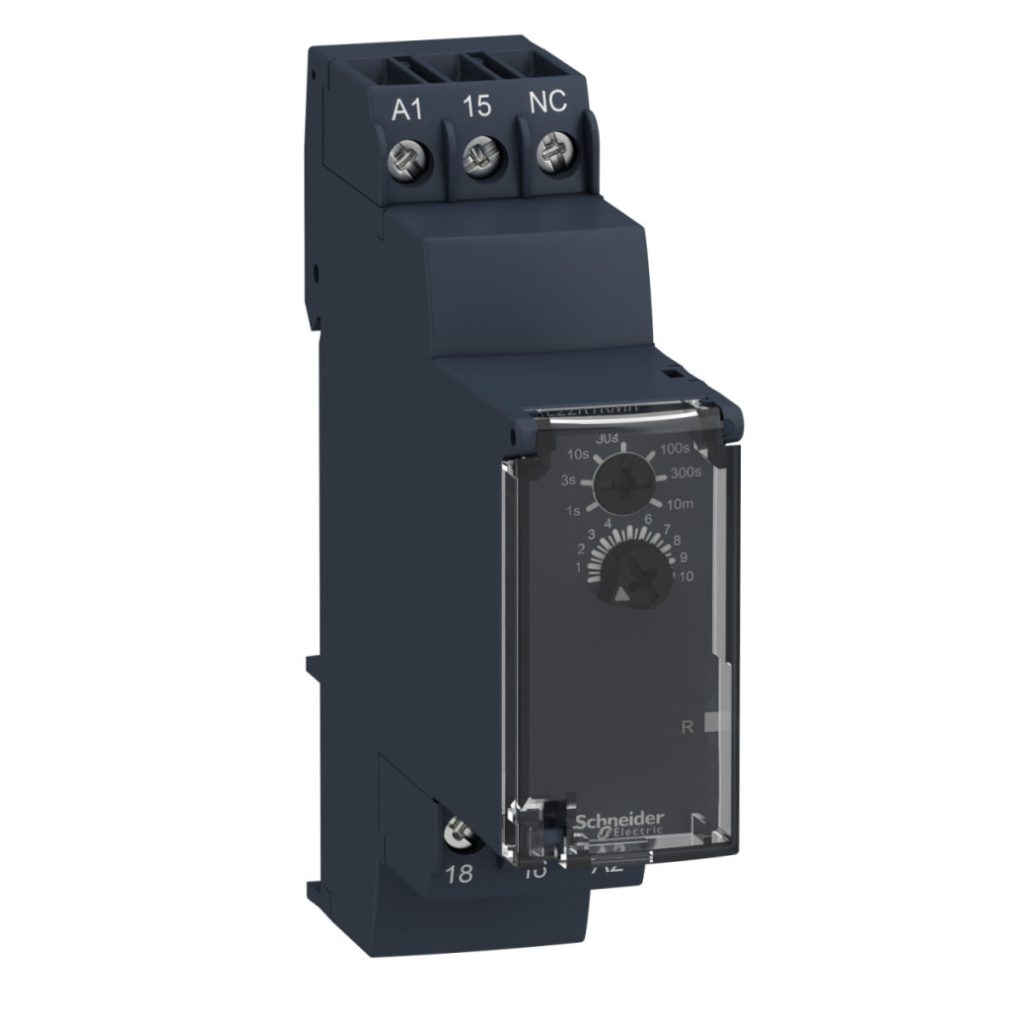

Relele cu temporizare Schneider Electric Harmony RE22R1KMR sunt relee cu temporizare de oprire de calitate superioară, de nivel industrial, care fac parte din familia de produse Harmony Timer Relays. Acest releu modular cu temporizare oferă o soluție extrem de fiabilă și flexibilă pentru aplicații care necesită funcționare temporizată după oprirea alimentării cu energie electrică. Modelul RE22R1KMR are un singur contact de comutare (1 C/O) cu un curent nominal de 5 A. Funcția principală a dispozitivului este întârzierea de oprire (funcția K), adică menține releul de ieșire în starea ON pentru o perioadă prestabilită după oprirea alimentării cu energie electrică. Acest lucru este extrem de util în sistemele în care anumite dispozitive trebuie să continue să funcționeze pentru o anumită perioadă de timp după întreruperea alimentării cu energie electrică, cum ar fi iluminatul de urgență, sistemele de ventilație sau anumite procese industriale. O caracteristică specială a RE22R1KMR este gama sa extrem de largă de tensiuni de funcționare: 24...240 V c.a./c.c., ceea ce înseamnă că poate fi utilizat în aproape orice mediu industrial sau comercial fără o sursă de alimentare separată. Această flexibilitate simplifică considerabil gestionarea stocurilor și proiectarea sistemului, deoarece un singur tip poate fi utilizat în mai multe aplicații. Intervalul de temporizare este, de asemenea, remarcabil de larg, reglabil de la 0,05 secunde la 10 minute. Intervalele de timp specifice sunt: 0,05...1 s, 0,3...3 s, 1...10 s, 3...30 s, 10...100 s, 30...300 s și 1...10 minute. Sincronizarea se setează folosind un buton rotativ de pe panoul frontal al dispozitivului, ceea ce asigură o utilizare intuitivă. Precizia setării este de ±10% pe întreaga scală la 25 °C, ceea ce respectă cerințele standardului IEC 61812-1. RE22R1KMR are caracteristici electrice remarcabile. Capacitatea nominală de comutare este de 1250 VA, curentul minim de comutare este de 10 mA la 5V CC, iar tensiunea maximă de comutare este de 250V CA. Durata de viață electrică este de 100.000 de cicluri la o sarcină de 5 A 250 V c.a. (AC-1), iar durata de viață mecanică este de 10 milioane de cicluri de comutare. Dispozitivul are o rezistență nominală la tensiune de impuls de 5 kV conform IEC 60664-1, oferind o protecție excelentă împotriva supratensiunilor. Carcasa dispozitivului este îngustă, cu o lățime de numai 22,5 mm, fabricată din material auto-stingător și poate fi montată pe o șină DIN de 35 mm în conformitate cu IEC 60715. Panoul frontal are protecție IP50, carcasa are protecție IP40, iar conectorii au protecție IP20 în conformitate cu IEC 60529. Conectarea se realizează cu borne cu șurub care acceptă fire solide și torsadate de diferite dimensiuni: 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solide sau 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) cu ferule. Releul de timp RE22R1KMR poate fi utilizat într-un interval de temperatură ambiantă de -20...60 °C și are o rezistență excelentă la vibrații (20 m/s² 10-150 Hz) și șocuri (5 gn în timpul funcționării). Dispozitivul dispune, de asemenea, de indicatoare de stare LED: iluminare verde pentru indicatorul cadranului, LED galben pentru funcționarea releului de ieșire și prezența sursei de alimentare. RE22R1KMR respectă în totalitate standardele industriale stricte (IEC 61812-1, UL 508) și are numeroase certificări internaționale, inclusiv CE, CSA, CCC, GL, RCM, EAC și UL. Acest dispozitiv este alegerea ideală pentru sisteme de automatizare, servicii de construcții, controlul proceselor și multe alte aplicații industriale în care sunt necesare funcții de sincronizare fiabile.
Relee temporizate Schneider Electric Harmony - RE22R1KMR - releu cu întârziere la oprire, K, 1CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici de bază
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu temporizat modular
Denumire scurtă dispozitiv: RE22
Curent nominal de ieșire: 5 A
Date privind contactul
Tip și compoziție contact: 1 contact temporizat C/O, fără cadmiu
Tip întârziere: Întârziere la oprire
Date privind temporizarea
Interval de întârziere: 10...100 s, 1...10 minute, 1...10 s, 0,3...3 s, 3...30 s, 0,05...1 s, 30...300 s
Tip de control: Buton rotativ
Date electrice
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz
Tensiune de intrare de declanșare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Capacitate de comutare în VA: 1250 VA
Curent minim de comutare: 10 mA la 5 V DC
Curent maxim de comutare: 5 A
Tensiune maximă de comutare: 250 V c.a.
Durată de viață electrică: 100.000 de cicluri la 2 A 24 V, c.c.-1; 100.000 de cicluri la 5 A 250 V, c.a.-1
Conexiuni
Conexiuni - blocuri terminale: Terminale cu șurub, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) fără capete de cablu solide
Terminale cu șurub, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) fără capete de cablu solide
Terminale cu șurub, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) cu capăt de cablu flexibil
Terminale cu șurub, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) cu capăt de cablu flexibil
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Date mecanice
Material carcasă: Autoextinguibil
Durată de viață mecanică: 10.000.000 de cicluri
Poziție de montare: Orice poziție
Suport de montare: șină DIN de 35 mm conform IEC 60715
Lățime: 22,5 mm
Caracteristici de precizie
Repetabilitate: +/- 0,5 % conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deriva de tensiune: +/- 0,2 %/V
Precizia setării întârzierii: +/- 10 % din scala completă la 25 °C conform IEC 61812-1
Indicatori de stare
LED de stare: Iluminare verde (continuă) pentru indicatorul cadranului
LED galben (continuu) când releul de ieșire este alimentat
LED galben (continuu) pentru indicarea alimentării
Date de mediu
Rigiditate dielectrică: 2,5 kV 1 mA/1 minut la 50 Hz între ieșirea releului și sursa de alimentare cu izolație de bază conform IEC 61812-1
Temperatura ambiantă de funcționare: -20…60 °C
Temperatura ambiantă de depozitare: -40…70 °C Grad de protecție IP: carcasă IP40: conform IEC 60529 panou frontal IP50: conform IEC 60529 blocuri terminale IP20: conform IEC 60529 Grad de poluare: 3 conform IEC 60664-1
Rezistență la vibrații: 20 m/s² (f= 10...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn în stare nefuncțională timp de 11 ms conform IEC 60068-2-27
5 gn în timpul funcționării timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 95 % la 25...55 °C
