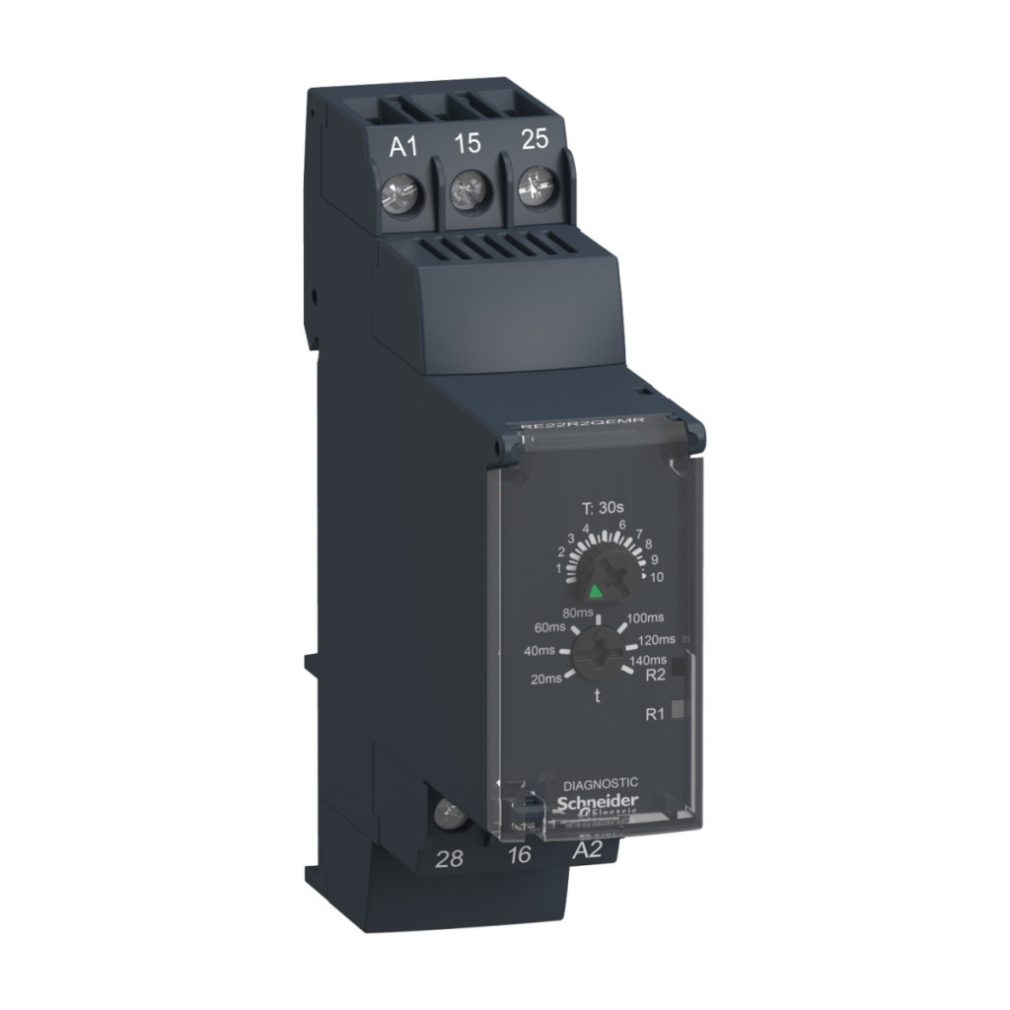

RE22R2QEMR, parte a gamei de produse Harmony Timer Relays de la Schneider Electric, este un releu de timp profesional, modular, conceput special pentru aplicații de pornire a motoarelor stea-triunghi. Acest releu temporizat specializat este o componentă esențială a automatizării industriale moderne, asigurând o funcționare fiabilă în sistemele de control al motoarelor în care limitarea curentului de pornire al motorului este critică. Modelul RE22R2QEMR este un releu temporizat inteligent stea-triunghi care permite pornirea lină a motorului, protejând atât motorul, cât și rețeaua electrică de suprasolicitare. Dispozitivul are un curent nominal de ieșire de 8 A și 2 contacte de comutare (2CO), care nu conțin cadmiu, ceea ce îl face o alegere ecologică. Releul funcționează într-un interval universal de tensiune de alimentare de 24-240 V c.a./c.c., ceea ce îl face extrem de flexibil pentru utilizare într-o varietate de medii industriale, indiferent de tensiunea de alimentare disponibilă. Intervalul de frecvență de 50/60 Hz sporește și mai mult compatibilitatea. Intervalul de temporizare al releului temporizat stea-triunghi poate fi setat între 0,3 și 30 de secunde, permițând o gamă largă de funcționare pentru a se adapta diferitelor cerințe de pornire a motorului. O caracteristică remarcabilă a dispozitivului este sincronizarea sa precisă: o precizie de reglare de +/- 10% pe întreaga gamă poate fi atinsă la 25 °C, cu o precizie de repetabilitate de +/- 0,5%. O caracteristică specială a dispozitivului este timpul de tranziție configurabil între conexiunea stea și triunghi, care poate fi setat la 20, 40, 60, 80, 100, 120 sau 140 ms, permițând comutarea optimă pentru diferite motoare și aplicații. În timpul funcționării releului de timp RE22R2QEMR, când tensiunea de alimentare este pornită, ieșirea R1 activează STAR CONTACTOR și MAIN CONTACTOR în starea inițială, iar temporizarea T începe. La sfârșitul perioadei de temporizare, ieșirea R1 se închide, ceea ce dezactivează STAR CONTACTOR și începe timpul de tranziție. La sfârșitul timpului de tranziție, ieșirea R2 se închide și activează DELTA CONTACTOR. Releul este simplu și ușor de controlat: comanda comutatorului rotativ permite setarea ușoară a temporizării dorite, în timp ce butonul de diagnosticare ajută la identificarea eventualelor probleme. Starea de funcționare este indicată de LED-uri: lumina de fundal verde indică poziția cadranului, în timp ce LED-ul galben indică procesul de temporizare și starea ieșirilor releului cu diferite modele de iluminare. Releul de timp RE22R2QEMR este un dispozitiv extrem de durabil și fiabil. Are o durată de viață mecanică de 10 milioane de cicluri de comutare și o durată de viață electrică de 100.000 de cicluri la o sarcină de 8A/250V AC-1. Datele privind fiabilitatea de siguranță B10d = 320.000 și MTTFd = 353,8 ani consolidează și mai mult fiabilitatea dispozitivului. Releul are un design compact, cu o lățime de numai 22,5 mm, o înălțime de 90 mm și o adâncime de 73 mm, ceea ce îl face ușor de instalat în dulapurile de comutație. Este montat pe o șină DIN standard de 35 mm, în conformitate cu IEC 60715, și poate fi instalat în orice poziție. Nivelul de protecție IP40 al carcasei, IP20 al conectorilor și IP50 al panoului frontal asigură o protecție adecvată împotriva diverselor influențe ale mediului.
Relee temporizate Schneider Electric Harmony - RE22R2QEMR - releu temporizat de pornire stea-triunghi, Qe, 2CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici ale produsului și date tehnice
Tipul produsului: Releu temporizator modular
Abrevierea tipului produsului: RE22
Curent nominal de ieșire: 8 A
Tipul și compoziția contactului: 2 contacte C/O temporizate, fără cadmiu
Tipul de întârziere: Stea-triunghi
Intervalul de întârziere: 0,3...30 s
Tip control: Buton rotativ, buton de diagnosticare
Caracteristici electrice
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz
Eliberare tensiune de intrare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Consum de energie (VA): 3 VA la 240 V AC
Consum de energie (W): 1,5 W la 240 V DC
Capacitate de comutare (VA): 2000 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Fiabilitate și durată de viață
Durată de viață electrică: 100.000 de cicluri, 8 A la 250 V, AC-1; 100.000 de cicluri la 2 A 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Întârziere la pornire: 100 ms
Imunitate la microîntreruperi: 10 ms
Timp de recuperare: 120 ms la oprire
Detalii privind funcția de sincronizare
Precizie de repetare: +/- 0,5% conform IEC 61812-1
Deriva de temperatură: +/- 0,05%/°C
Deriva de tensiune: +/- 0,2 %/V
Precizia setării întârzierii: +/- 10 % din scala completă la 25 °C conform IEC 61812-1
Tipul întârzierii: Stea-triunghi - releu Qe-stea-triunghi (1 ieșire NC + 1 ieșire NO cu punct comun divizat)
Caracteristici fizice
Conexiuni - terminale: Terminale cu șurub, pentru mai multe dimensiuni de cablu
Cuplu de strângere: 0,6...1 N.m conform IEC 60947-1
Material carcasă: Autoextinguibil
Lățime: 22,5 mm
Montare și protecție
Poziție de montare: Orice poziție
Suport de montare: Șină DIN de 35 mm conform IEC 60715
Grad de protecție IP: Carcasă IP40, terminale IP20, panou frontal IP50 conform IEC 60529
Caracteristici de mediu
Temperatură ambiantă de funcționare: -20...60 °C
Temperatură ambiantă de depozitare: -40...70 °C Umiditate relativă: 95% 25...55 °C
