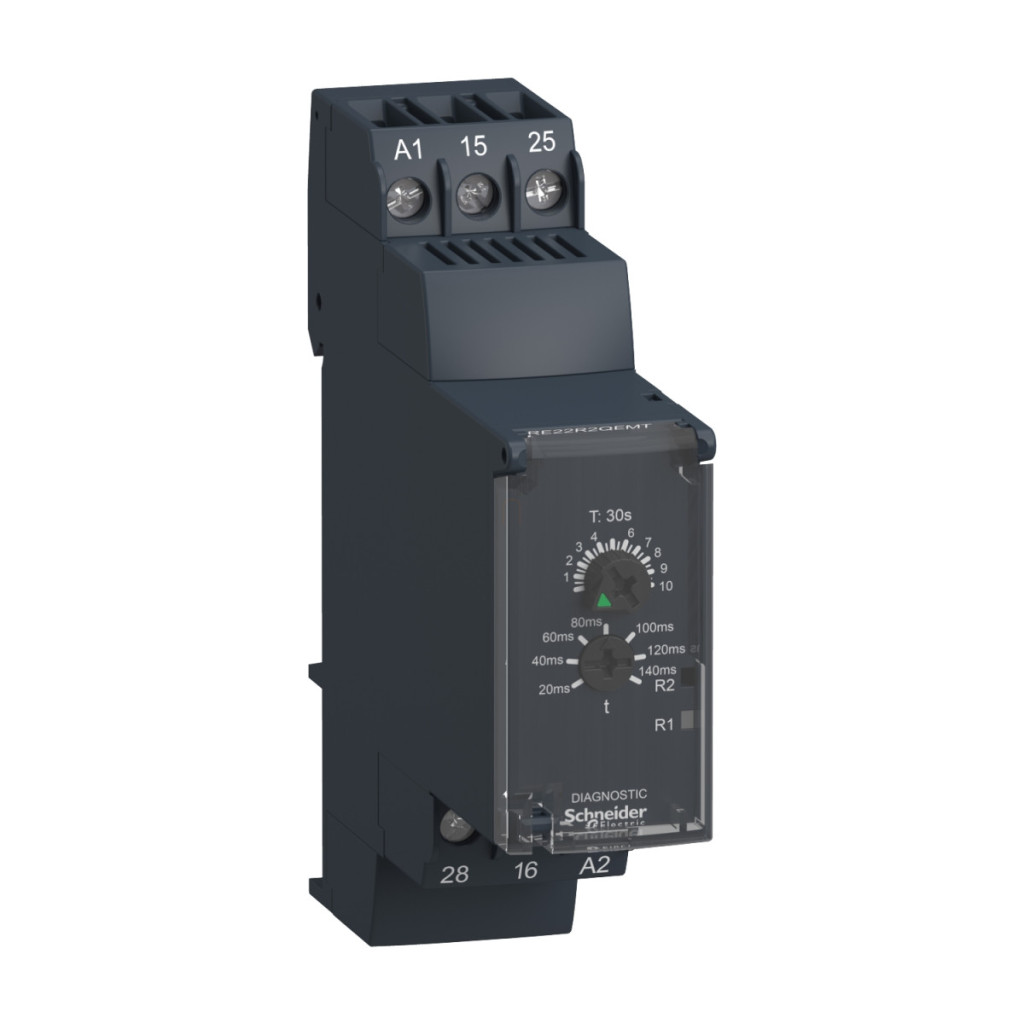

RE22R2QEMT din gama de produse Harmony Timer Relays de la Schneider Electric este un releu temporizat profesional star-delta conceput pentru aplicații industriale, în special pentru controlul proceselor de pornire a motoarelor de mare putere. Acest releu temporizator compact și modular oferă o soluție optimă pentru reducerea vârfurilor de tensiune și a supratensiunilor în timpul pornirii motorului, crescând semnificativ durata de viață a sistemelor electrice și a componentelor motorului. Modelul RE22R2QEMT este conceput special pentru utilizarea în sisteme cu o tensiune de alimentare de 380...415 V CA/CC și are un interval de întârziere reglabil de 0,3-30 secunde. Dispozitivul permite o sincronizare precisă, cu o precizie de reglare de +/- 10% la 25 °C, care respectă standardul IEC 61812-1. Caracteristicile sale speciale includ un buton de diagnosticare încorporat și un buton de control rotativ pentru reglarea ușoară și precisă a sincronizării. Dispozitivul include un LED verde cu iluminare din spate pentru indicarea scalei și LED-uri galbene care indică procesul de sincronizare și starea releului cu diferite modele de clipire (galben continuu pentru releul de ieșire alimentat, clipire rapidă pentru releul oprit în timpul sincronizării, intermitent lent pentru un releu pornit în timpul temporizării). Modelul RE22R2QEMT are 2 contacte de comutare (2 C/O) cu contacte temporizate fără cadmiu, capabile să comute până la 8A. Tipul Qe oferă o funcție de releu stea-triunghi cu 1 ieșire NC + 1 NO cu un punct comun partajat. În ceea ce privește detaliile tehnice ale comutării, atunci când alimentarea cu energie electrică este pornită, ieșirea R1 în starea sa inițială alimentează CONTACTORUL STEA + CONTACTORUL PRINCIPAL și începe temporizarea (Timp de comutare STAR). La sfârșitul perioadei de temporizare, ieșirea R1 se închide, ceea ce dea energizează STAR CONTACTOR și începe timpul de tranziție. La sfârșitul timpului de tranziție, ieșirea R2 se închide, alimentând DELTA CONTACTOR. Acest timp de tranziție poate fi de 20, 40, 60, 80, 100, 120 sau 140 ms. Datele tehnice ale dispozitivului sunt impresionante: curent nominal de ieșire de 8 A, capacitate de comutare de 2000 VA, curent minim de comutare de 10 mA la 5 V CC, tensiune maximă de comutare de 250 V CA. În ceea ce privește durabilitatea electrică și mecanică, se pot aștepta 100.000 de cicluri la 8A 250 V CA-1 sau 2A 24 V CC-1 și 10 milioane de cicluri mecanice. În ceea ce privește fiabilitatea din punct de vedere al siguranței, B10d = 250.000, MTTFd = 273,9 ani. În ceea ce privește designul fizic, RE22R2QEMT este o carcasă modulară compactă, cu lățimea de 22,5 mm, înălțimea de 90 mm și adâncimea de 73 mm, care poate fi montată pe o șină DIN standard de 35 mm, în conformitate cu IEC 60715. Carcasa este fabricată din material auto-stingător și are următoarele clase de protecție IP: IP40 pentru carcasă, IP20 pentru conectori și IP50 pentru panoul frontal. Conexiunea se realizează cu borne cu șurub, care sunt potrivite atât pentru cabluri solide, cât și flexibile, cu secțiuni transversale diferite. Dispozitivul este conform cu numeroase standarde internaționale și are certificări EAC, GL, CSA, UL, CCC, RCM și CE, printre altele.
Relee temporizate Schneider Electric Harmony - RE22R2QEMT - releu temporizat de pornire stea-triunghi, Qe, 2CO, 8A, 380 - 415VAC date tehnice
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Tip ieșire discretă: Releu
Tip produs sau componentă: Releu temporizat modular
Denumire scurtă dispozitiv: RE22
Curent nominal de ieșire: 8 A
Date suplimentare
Tip și compoziție contact: 2 contacte temporizate C/O, fără cadmiu
Tip întârziere: Stea-triunghi
Interval întârziere: 0,3...30 s
Tip de control: Buton rotativ, buton de diagnosticare
Tensiune nominală de alimentare: 380...415 V c.a. 50/60 Hz
Tensiune de intrare de eliberare: <= 38 V
Interval de tensiune: 0,85...1,16 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Conexiuni
Conexiuni - terminale: Terminale cu șurub, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) fără capete de cablu solide
Terminale cu șurub, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) fără capete de cablu solide
Terminale cu șurub, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) cu capăt de cablu flexibil
Terminale cu șurub, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) cu capete de cablu flexibile
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Caracteristici fizice
Material carcasă: Autoextinguibil
Repetabilitate: +/- 0,5 % conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deriva de tensiune: +/- 0,2 %/V
Precizia setării întârzierii: +/- 10 % din scala completă la 25 °C conform IEC 61812-1
Tipul întârzierii: Stea-triunghi - releu Qe-Stea-triunghi (1 ieșire NC + 1 ieșire NO cu punct comun divizat)
Rezistență de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Timp de resetare: 120 ms când este dezintenerizat
Imunitate la microîntreruperi: 10 ms
Consum de energie în VA: 15 VA la 380 V c.a.
Capacitate de comutare în VA: 2000 VA
Curent minim de comutare: 10 mA la 5 V c.c.
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durată de viață și fiabilitate
Durată de viață electrică: 100.000 de cicluri, 8 A 250 V, c.a.-1
100.000 de cicluri, 2 A 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență nominală la tensiune de impuls: 5 kV 1,2…50 µs conform IEC 60664-1
Întârziere la pornire: 100 ms
Distanță de scurgere: 4 kV/3 conform IEC 60664-1
Categorie de supratensiune: III conform IEC 60664-1
Date privind fiabilitatea siguranței: B10d = 250.000
MTTFd = 273,9 ani
Caracteristici mecanice
Poziție de montare: Orice poziție
Bază de montare: Șină DIN de 35 mm conform IEC 60715
LED indicator de stare: LED verde de fundal (continuu) pentru indicarea scalei
LED galben (continuu) când releul de ieșire este alimentat
LED galben (clipire rapidă) când cronometrarea este în curs și releul de ieșire nu este alimentat
LED galben (intermitent lent) când cronometrarea este în curs și releul de ieșire este alimentat
Funcție disponibilă: Releu Qe-Star-delta (1 ieșire NC + 1 ieșire NO cu punct comun divizat)-2 C/O
Lățime: 22,5 mm. Tip de control: Cu buton de testare. Număr de funcții: 1. Caracteristici de mediu. Rigiditate dielectrică: 2,5 kV 1 mA/1 minut la 50 Hz între ieșirea releului și sursa de alimentare, izolație de bază conform IEC 61812-1. 2,5 kV 1 mA/1 minut la 50 Hz între ieșirea releului și sursa de alimentare, izolație de bază conform IEC 61812-1
Standarde: IEC 61812-1
UL 508
Directive: 2006/95/CE - Directiva privind tensiunea joasă
2004/108/CE - Compatibilitate electromagnetică
Certificări ale produsului: EAC, GL, CSA, UL, CCC, RCM, CE
Temperatura ambiantă de funcționare: -20…60 °C
Temperatura ambiantă de depozitare: -40…70 °C
Nivel de protecție IP: Carcasă IP40: conform IEC 60529
Terminale IP20: conform IEC 60529
IP50 panou frontal: conform IEC 60529
Grad de poluare: 3 conform IEC 60664-1
Rezistență la vibrații: 20 m/s² (f= 10…150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn în stare nefuncțională timp de 11 ms conform IEC 60068-2-27
5 gn în timpul funcționării timp de 11 ms conform IEC 60068-2-27
Umiditate relativă: 95 % la 25…55 °C
