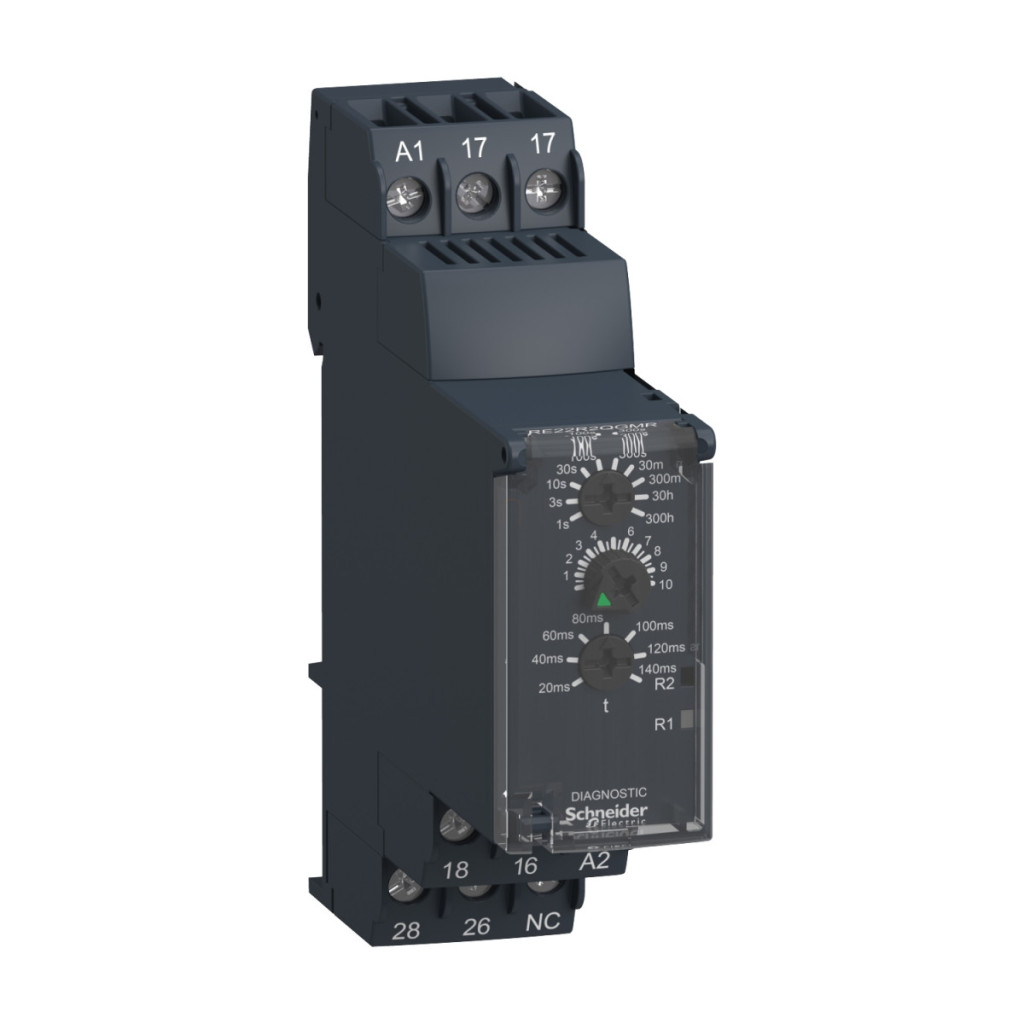

Modelul RE22R2QGMR din gama de produse Harmony Timer Relays de la Schneider Electric este un releu de timp modular profesional, special conceput pentru controlul pornirii stea-triunghi. Acest dispozitiv compact, montabil pe șină DIN, este alegerea ideală pentru pornirea ușoară și lină a motoarelor electrice, reducând semnificativ curentul de pornire și solicitarea mecanică, crescând astfel durata de viață a motorului și a sistemelor asociate. O caracteristică specială a releului temporizat RE22R2QGMR este funcționarea sa specială de tip stea-triunghi Qg, care controlează procesul de comutare cu o sincronizare precisă. Datorită gamei largi de tensiuni de alimentare (24-240 V c.a./c.c.), acesta poate fi utilizat cu mare flexibilitate în diverse medii industriale, fie în linii de producție, sisteme de servicii pentru clădiri sau alte sarcini de automatizare. Gama largă de intervale de timp reglabile (de la 0,05 secunde la 300 de ore) permite o configurare precisă specifică aplicației. Întârzierea de comutare (t) poate fi setată la 20, 40, 60, 80, 100, 120 sau 140 ms, oferind flexibilitate optimă pentru diferite cerințe de pornire a motorului. Dispozitivul are două contacte de comutare independente (2CO) cu un punct comun și o capacitate de încărcare de 8 A fiecare, care controlează contactoarele stea și triunghi. Funcționarea sa este indicată de LED-uri practice: lumina de fundal verde arată poziția scalei de reglare, în timp ce LED-urile galbene indică starea releului și procesul de sincronizare cu diferite modele de clipire. Butonul de diagnosticare și butonul rotativ de reglare sporesc și mai mult ușurința utilizării. Carcasa dispozitivului este fabricată din material auto-stingător și are terminale de conectare cu clasă de protecție IP20 și un panou frontal cu clasă de protecție IP50, oferind o protecție adecvată în medii industriale. Releul de timp Schneider Electric RE22R2QGMR are parametri tehnici remarcabili: imunitate la microîntreruperi de 10 ms, repetabilitate de +/-0,5% în conformitate cu IEC 61812-1 și precizie de sincronizare de +/-10% pe întreaga scală la 25 °C. Dispozitivul este rezistent la vibrații (20 m/s², interval de frecvență 10-150 Hz) și șocuri (5g/11ms în timpul funcționării, 15g/11ms când nu este în funcțiune). Intervalul de temperatură de funcționare este între -20 °C și +60 °C, iar temperatura de depozitare poate fi între -40 °C și +70 °C. Poate fi utilizat la niveluri de umiditate relativă de până la 95% (25-55 °C). Releul de timp RE22R2QGMR are numeroase certificări internaționale, inclusiv CCC, CSA, RCM, GL, EAC, CE și UL, care garantează conformitatea cu standardele globale. Produsul este conform cu cerințele standardelor IEC 61812-1 și UL 508, precum și cu directivele 2006/95/CE privind joasa tensiune și 2004/108/CE privind compatibilitatea electromagnetică. Aceste certificări garantează că releul temporizat Schneider Electric RE22R2QGMR este o alegere fiabilă pentru orice aplicație industrială care necesită funcții precise de pornire a motorului stea-triunghi.
Relee temporizate Schneider Electric Harmony - RE22R2QGMR - releu temporizat de pornire stea-triunghi, Qg, 2CO, 8A, 24 - 240VAC/DC date tehnice
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Tip ieșire: Releu
Tip dispozitiv: Releu temporizat modular
Denumire scurtă produs: RE22
Curent nominal de ieșire: 8 A
Contacte și temporizare
Tip și compoziție contact: 2 contacte temporizate C/O, fără cadmiu
Tip întârziere: Star-delta - Qg- Releu star-delta (2 ieșiri CO cu punct comun)
Intervale de temporizare:
3...30 s
0,05...1 s
30...300 s
30...300 minute
0,3...3 s
1...10 s
3...30 h
10...100 s
30...300 h
3...30 minute
Control și alimentare cu energie electrică
Tip de control: Buton rotativ, buton de diagnosticare
Tensiune de alimentare: 24...240 V CA/CC 50/60 Hz
Tensiune de intrare declanșare: <= 2,4 V
Interval de tensiune: 0,85...1,1 Us
Frecvență de alimentare: 50...60 Hz +/- 5 %
Conexiuni și date mecanice
Conexiune - terminale:
Terminale cu șurub, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solid, fără capăt de cablu
Terminale cu șurub, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solid, fără capăt de cablu
Terminale cu șurub, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexibile, cu capăt de cablu
Terminale cu șurub, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexibil, cu capăt de cablu
Cuplu de strângere: 0,6…1 N.m conform IEC 60947-1
Material carcasă: Autofiletant
Date privind precizia
Repetabilitate: +/- 0,5 % conform IEC 61812-1
Deriva de temperatură: +/- 0,05 %/°C
Deriva de tensiune: +/- 0,2 %/V
Precizia setării temporizării: +/- 10 % peste scala completă la 25 °C conform IEC 61812-1
Caracteristici electrice
Rezistența de izolație: 100 MOhm la 500 V CC conform IEC 60664-1
Timp de recuperare: 120 ms la deconectare
Imunitate la microîntreruperi: 10 ms
Consum de energie în VA: 3 VA la 240 V c.a.
Consum de energie în W: 1,5 W la 240 V CC
Putere de comutare: 2000 VA
Curent minim de comutare: 10 mA la 5 V CC
Curent maxim de comutare: 8 A
Tensiune maximă de comutare: 250 V c.a.
Durabilitate
Durată de viață electrică:
100.000 de cicluri la 8 A la 250 V, c.a.-1
100.000 de cicluri la 2 A la 24 V, DC-1
Durată de viață mecanică: 10.000.000 de cicluri
Date privind protecția și mediul
Rezistență nominală la tensiune de impuls: 5 kV pentru 1,2 până la 50 µs conform IEC 60664-1
Grad de protecție IP:
Carcasă IP40: conform IEC 60529
Conectori IP20: conform IEC 60529
Panou frontal IP50: conform IEC 60529
Interval de temperatură de funcționare: -20 până la 60 °C
Interval de temperatură de depozitare: -40 până la 70 °C
Umiditate relativă:95 % la 25…55 °C Standarde și certificări Standarde: UL 508 IEC 61812-1 Certificări de produs: CCC, CSA, RCM, GL, EAC, CE, UL
