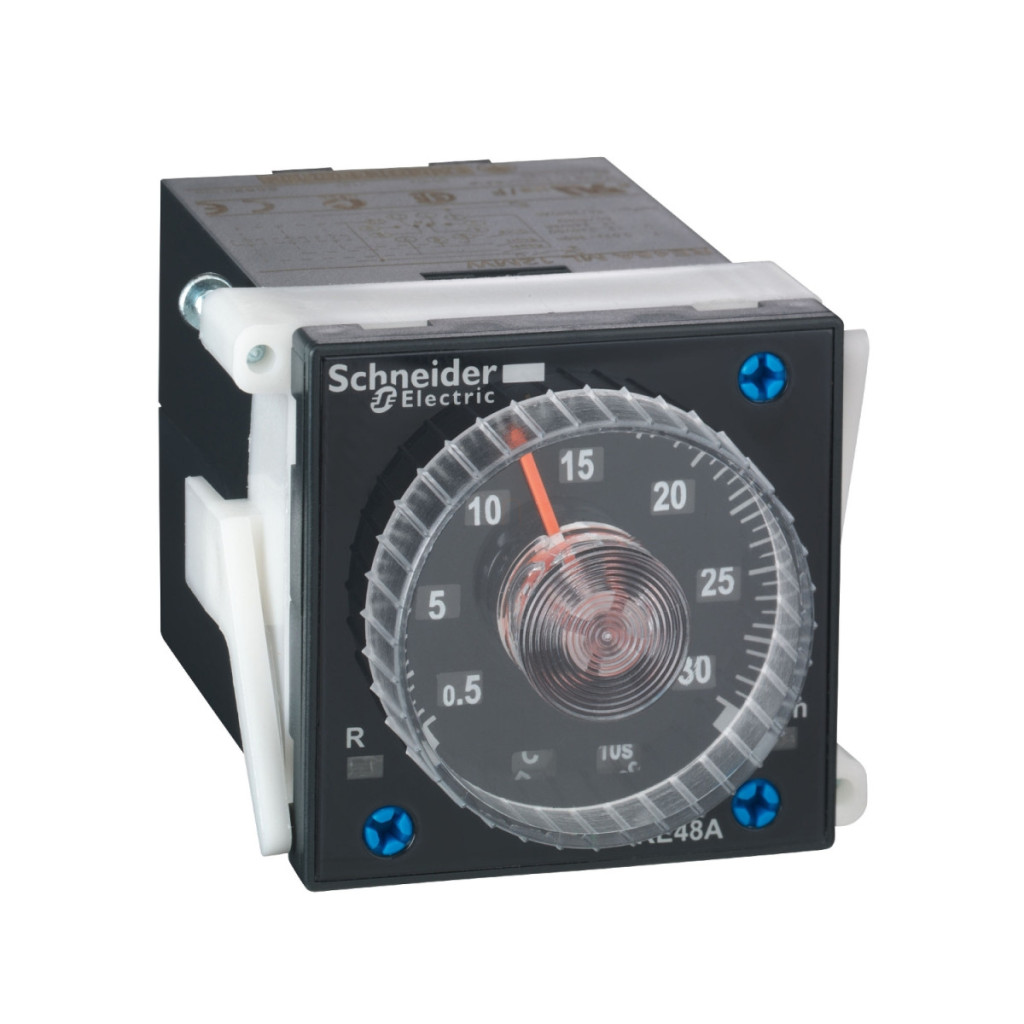

Releul temporizat RE48AML12MW din familia Harmony Timer Relays de la Schneider Electric oferă o soluție compactă, versatilă și extrem de fiabilă pentru diverse sarcini de sincronizare în automatizarea industrială. Acest releu de timp multifuncțional este proiectat pentru montare pe panou de 48x48 mm, fiind ideal pentru dulapuri de comutație și panouri de control de dimensiuni standard. Releul temporizat RE48AML12MW oferă o flexibilitate remarcabilă, cu o gamă largă de sincronizare de la 0,02 secunde la 300 de ore, care poate fi împărțită în 14 scale de sincronizare diferite. Dispozitivul oferă patru funcții de temporizare diferite: A - întârziere la pornire, B - releu cu interval cu semnal de control, C - întârziere la oprire cu semnal de control și Di - releu simetric intermitent (pornire cu impuls). Aceste funcții oferă opțiunea de sincronizare potrivită pentru aproape orice sarcină de automatizare, fie că este vorba de linii de producție, automatizarea clădirilor sau orice altă aplicație de control al proceselor. Parametrii tehnici ai produsului sunt impresionanți: are o gamă de tensiune de alimentare de 24-240 V c.a./c.c. (50/60 Hz), ceea ce oferă o flexibilitate excepțională în diferite medii de instalare. Releul de timp este echipat cu două contacte de ieșire de comutare (CO), fiecare capabil să comute un curent nominal de 5 A. Contactele sunt fabricate din material AgNi (fără cadmiu), ceea ce le face o alegere ecologică. Precizia setării timpului este de +/- 5% (sau +/- 10%) pe întreaga scală la 25 °C, ceea ce este conform cu standardul IEC 61812-1. Dispozitivul are o repetabilitate excelentă: valoarea maximă setată este de +/- 0,2% conform IEC 61812-1. Alți parametri tehnici demni de menționat includ o durată minimă a impulsului de 20 ms, un timp de recuperare de 25 ms și un consum de energie de numai 6 VA la 240 V și 2 W la 240 V. RE48AML12MW are numeroase protecții și rezistențe la diverse influențe ambientale. Carcasa are protecție IP40, în timp ce panoul frontal oferă protecție IP50 conform IEC 60529. Este rezistent la descărcări electrostatice (6 kV contact, 8 kV aer), câmpuri electromagnetice (10 V/m de la 26 MHz la 1 GHz) și alte interferențe electrice. Intervalul de temperatură de funcționare al dispozitivului este între -20 °C și +50 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +70 °C. În ceea ce privește umiditatea relativă, poate fi utilizat până la 93% fără condens. Produsul are marcajul CE și deține, de asemenea, certificările UL, cULus, CSA și C-Tick. Durata de viață mecanică a releului de timp este impresionantă: 30 de milioane de operațiuni de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri. Dispozitivul este echipat cu indicatoare de stare LED încorporate, care oferă feedback clar cu privire la starea de funcționare: un LED galben indică starea releului de ieșire, un LED verde clipește când releul este alimentat și cronometrarea este în curs, iar o lumină verde continuă indică faptul că releul este alimentat, dar cronometrarea nu este în curs.
Relee temporizate Schneider Electric Harmony - RE48AML12MW - Relee temporizate multifuncționale montabile pe panou 48x48 mm, 2 CO, 5A, 24 - 240VAC/DC 11 pini date tehnice
Caracteristici principale
Familia de produse: Relee temporizate Harmony
Conexiune electrică: Soclu plug-in 11 pini
Lățime: 48 mm
Tipul produsului sau al componentei: Releu temporizat cu montare pe panou/conector
Tipul ieșirii discrete: Releu
Tipul și compoziția contactului: 2 contacte temporizate C/O, AgNi (fără cadmiu)
Denumirea componentei: RE48A
Setări de temporizare
Intervale de întârziere: 0,5...30 s, 5...300 s, 0,2...12 min, 0,5...30 h, 2...120 s, 0,05...3 s, 0,2...12 s, 0,02...1,2 s, 2...120 min, 5...300 min, 0,5...30 min, 5...300 h, 2...120 h, 0,2...12 h
Tensiune nominală de alimentare: 24...240 V CA/CC 50/60 Hz
Interval de tensiune: 0,85...1,1 Us Us, 0,9...1,1 Us DC
Curent nominal: 5 A
Date suplimentare
Dimensiuni panou frontal produs: 48 x 48 mm
Tip de control: Comutator selector pe panoul frontal
Material carcasă: Auto-stingător
Repetabilitate: +/- 0,2 % în funcție de valoarea maximă setată, în conformitate cu IEC 61812-1
Abatere de temperatură: +/- 0,02 %/°C în funcție de valoarea maximă setată, conform IEC 61812-1
Abatere de tensiune: +/- 0,2 %/V la valoarea maximă setată de 48...240 V, +/- 1 %/V pentru valoarea maximă setată 24...48 V
Precizia setării întârzierii temporale: +/- 5 % din scala completă la 25 °C conform IEC 61812-1, +/- 10 % peste scala completă la 25 °C conform IEC 61812-1
Funcții de temporizare
Tipuri de întârziere: Întârziere la pornire - A- Releu de întârziere la pornire, Interval - B- Releu cu interval unic cu semnal de control, Întârziere la oprire - C- Releu de întârziere la oprire cu semnal de control, Intermitent simetric - Di- Releu intermitent simetric (pornire cu impuls)
Durata minimă a impulsului: 20 ms
Timp de resetare: 25 ms când este dezafectat
Consum de energie în VA: 6 VA la 240 V
Consum de energie în W: 2 W la 240 V
Capacitate de comutare: 1250 VA
Curent minim de comutare: 100 mA
Curent maxim de comutare: 5 A
Tensiune maximă de comutare: 250 V CA/CC
Durată de viață electrică: 100.000 de cicluri
Durată de viață mecanică: 30.000.000 de cicluri
Tensiune de ieșire: 240 V 5 A AC-12, 30 V 2 A DC-13, 240 V 1,5 A AC-15
Caracteristici de mediu
Grad de protecție IP: IP40 (carcasă) conform IEC 60529, IP50 (panou frontal) conform IEC 60529
Rezistență la vibrații: 0,35 mm (f= 10...55 Hz) conform IEC 60068-2-6
Umiditate relativă: 93 % fără condensare conform IEC 60068-2-3
Protecție împotriva descărcărilor electrostatice: 6 kV contact conform IEC 61000-4-2 nivel 3, 8 kV aer conform IEC 61000-4-2 nivel 3
Rezistență la câmpuri electromagnetice: 10 V/m de la 26 MHz la 1 GHz conform IEC 61000-4-3 nivel 3
Rezistență la tranzienți rapizi: 2 kV (direct) conform IEC 61000-4-4 nivel 3
Imunitate la câmpuri de frecvență radio: 10 V (0,15...80 MHz) conform IEC 61000-4-6 nivel 3
Imunitate la căderi de tensiune: 30 % / 10 ms conform IEC 61000-4-11
Emisii/emisii conduse: Clasa B 0,15...30 MHz conform EN 55022 (EN 55011 Grupa 1)
Temperatura ambiantă de funcționare: -20...50 °C
Temperatura ambiantă de depozitare: -40...70 °C
