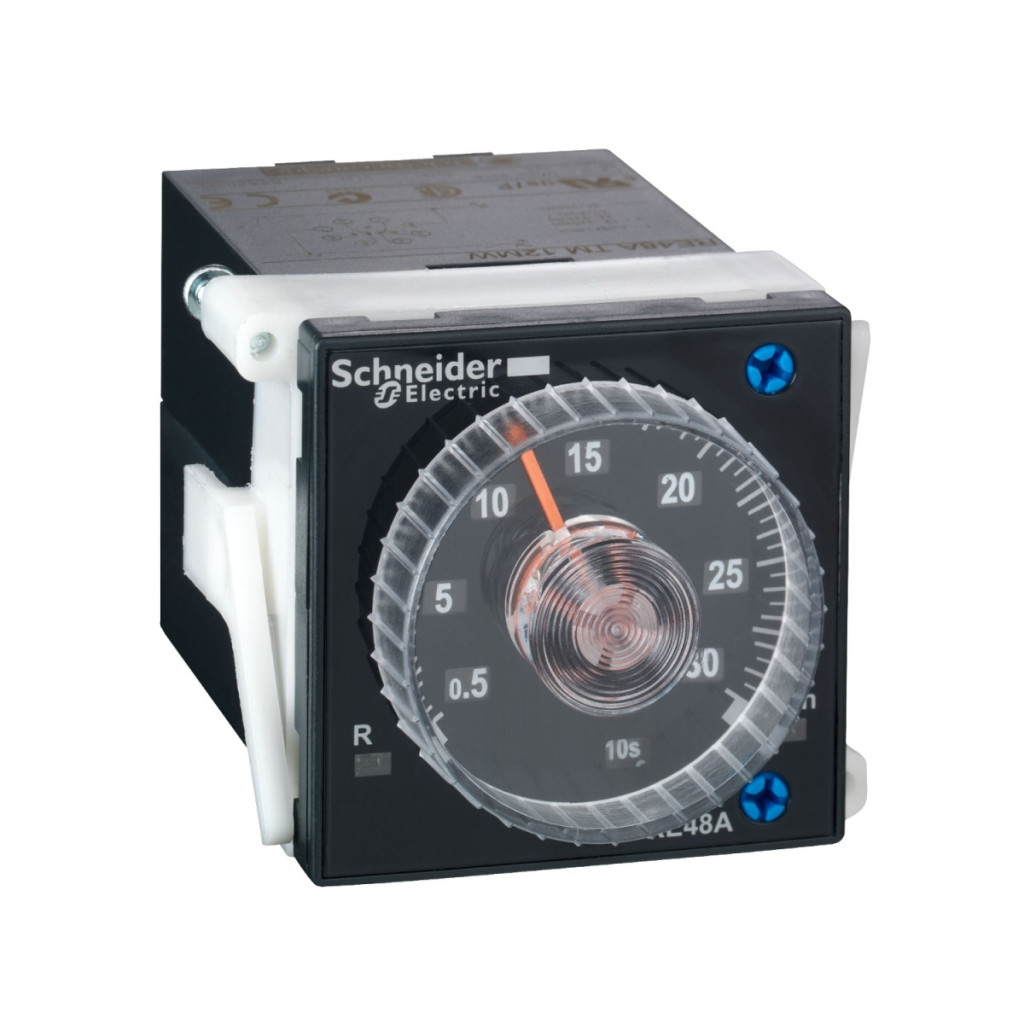

Linia de produse Schneider Electric Harmony Timer Relays, releul cu întârziere la pornire de tip RE48ATM12MW, este o componentă fiabilă pentru automatizarea și controlul industrial, oferind soluții de sincronizare precise pentru o gamă largă de aplicații. Acest releu de timp versatil de 48x48 mm poate fi montat pe panou, potrivindu-se perfect în dulapurile de comutație și panourile de control standard. Releul de timp RE48ATM12MW are o gamă flexibilă de tensiune de alimentare, funcționând între 24-240 V c.a./c.c., ceea ce îl face potrivit pentru utilizare în aproape orice mediu industrial. Dispozitivul este echipat cu un curent nominal de 5 A și două contacte de comutare (2 C/O), dintre care unul asigură comutarea temporizată, iar celălalt comutarea instantanee. Contactele sunt fabricate din material AgNi (fără cadmiu), ceea ce garantează o durată lungă de viață și o funcționare fiabilă. Releul este capabil să efectueze 100.000 de cicluri de comutare electrică și 30 de milioane de cicluri de comutare mecanică. Releul temporizat permite o gamă extrem de largă de setări de timp, programabile de la 0,02 secunde la 300 de ore, pe 14 scale de timp diferite. Sincronizarea precisă este asigurată de o precizie de reglare de ±5%, care respectă cerințele standardului IEC 61812-1. Dispozitivul prezintă o stabilitate remarcabilă în diverse condiții de funcționare, susținută și de o repetabilitate de ±0,2%, ±0,02%/°C și ±0,2%/V. Releul de timp RE48ATM12MW are o funcție A1 care asigură o întârziere la alimentarea cu energie. Principiul de funcționare este simplu: cronometrarea începe când tensiunea de alimentare este pornită și, după expirarea timpului prestabilit, releul de ieșire se activează. În plus, dispozitivul are trei funcții suplimentare de cronometrare: A2 (de asemenea, întârziere la alimentarea cu energie), H1 și H2 (impuls la alimentarea cu energie). Modul de funcționare dorit poate fi selectat cu ușurință folosind comutatorul selector de pe panoul frontal al dispozitivului. Dispozitivul are protecție IP50 pe panoul frontal și protecție IP40 pe carcasă, ceea ce asigură o funcționare fiabilă chiar și în medii industriale. Releul are un panou frontal de 48x48 mm, care poate fi instalat cu ușurință într-o decupare standard a panoului. Conectarea se face printr-o priză cu 8 pini, care facilitează instalarea și întreținerea. Produsul are marcajul CE și este conform cu standardele relevante pentru compatibilitate electromagnetică (EMC) și siguranță electrică, inclusiv IEC 61812-1 și IEC 60669-2-3.
Relee temporizate Schneider Electric Harmony - Date tehnice RE48ATM12MW
Caracteristici generale
Familia de produse: Relee temporizate Harmony
Conexiune electrică: Priza de conectare, 8 pini
Lățime: 48 mm
Tipul produsului sau al componentei: Releu temporizat montabil pe panou/conectabil
Tipul ieșirii discrete: Releu
Tipul și compoziția contactului: 2 contacte temporizate C/O, AgNi (fără cadmiu)
Denumirea componentei: RE48
Intervale de temporizare
5...300 ore, 2...120 minute, 0,5...30 ore, 0,2...12 ore, 0,2...12 minute, 0,2...12 secunde, 0,5...30 minute, 2...120 ore, 2...120 secunde, 0,02...1,2 secunde, 0,5...30 secunde, 5...300 secunde, 0,05...3 secunde, 5...300 minute
Parametri electrici
Tensiune nominală de alimentare [Us]: 24...240 V AC/DC 50/60 Hz
Interval de tensiune: 0,85...1,1 Us CA; 0,9...1,1 Us CC
Curent nominal [In]: 5 A
Consum de energie în VA: 6 VA la 240 V
Consum de energie în W: 2 W la 240 V
Capacitate de rupere: 1250 VA
Curent minim de comutare: 100 mA
Curent maxim de comutare: 5 A
Tensiune maximă de comutare: 250 V c.a./c.c. Caracteristici de precizie Repetabilitate: +/- 0,2% din valoarea maximă setată, conform IEC 61812-1 Dependența de temperatură: +/- 0,02%/°C în funcție de valoarea maximă setată, conform IEC 61812-1 Dependența de tensiune: +/- 0,2%/V de la valoarea maximă setată, conform IEC 61812-1°C în funcție de valoarea maximă setată, conform IEC 61812-1
Dependența de tensiune: +/- 0,2%/V de la valoarea maximă setată la 48...240 V; +/- 1%/V de la valoarea maximă de setare la 24...48 V
Precizia setării întârzierii: +/- 5% din scala completă la 25 °C conform IEC 61812-1; +/- 10% din scala completă la 25 °C conform IEC 61812-1
Funcții de temporizare
Tipul de întârziere: Întârziere la pornire - A1- Întârziere la pornire
Funcții disponibile: A1- Întârziere la pornire-2 C/O, A2- Întârziere la pornire-2 C/O, H1-Impuls la pornire-2 C/O, H2-Impuls la pornire-2 C/O
Durata minimă a impulsului: 20 ms
Timp de resetare: 25 ms la oprire
Timp de recuperare: 55 ms
Caracteristici mecanice
Dimensiuni panou frontal produs: 48 x 48 mm
Tip control: Comutator selector pe panoul frontal
Material carcasă: Autoextinguibilă
Formă pin: Cilindrică
Indicație locală: 1 LED (galben) pentru starea releului de ieșire, indicator LED (verde) intermitent: releu alimentat, cronometrare în curs, indicator LED (verde) aprins continuu: releu alimentat, temporizare neîn curs
Caracteristici de protecție
Grad de protecție IP: IP40 (carcasă) conform IEC 60529; IP50 (panou frontal) conform IEC 60529. Protecție la supratensiune: 1 kV mod diferențial conform IEC 61000-4-5 Nivel 3; 2 kV mod comun conform IEC 61000-4-5 Nivel 3
Condiții de mediu
Temperatura ambiantă de funcționare: -20 până la 50 °C
Temperatura ambiantă de depozitare: -40…70 °C
Umiditate relativă: 93% fără condensare conform IEC 60068-2-3
