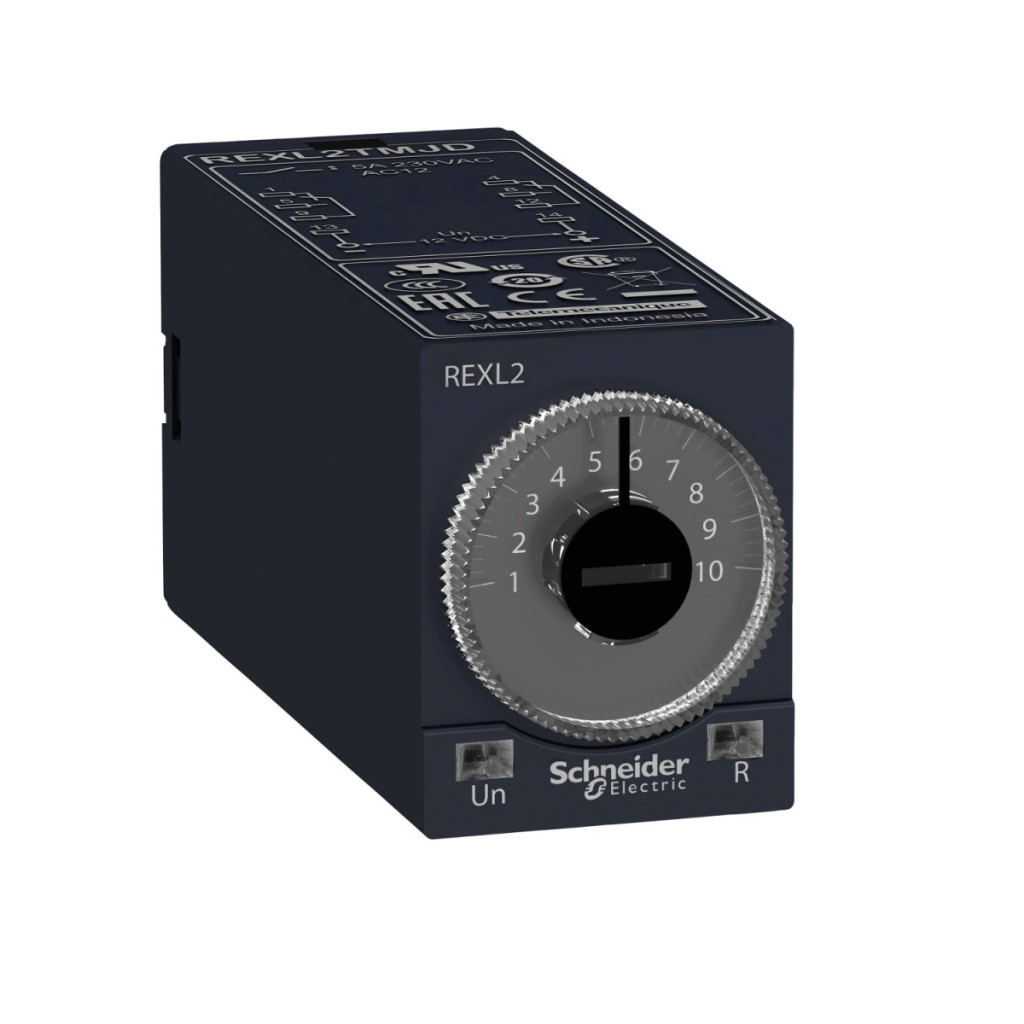

Schneider Electric REXL2TMJD, parte a seriei Harmony Timer Relays, este un releu de timp extrem de versatil, care oferă funcții de sincronizare precise pentru aplicații industriale de automatizare și control. Acest releu de timp miniatural are o funcție de întârziere la pornire, ceea ce înseamnă că, atunci când sursa de alimentare este pornită, temporizarea releului începe imediat, iar contactele de ieșire se închid după expirarea timpului de întârziere setat. Releul de timp REXL2TMJD funcționează cu o sursă de alimentare de 12 V c.c. și are două ieșiri cu contacte de comutare (2CO) cu un curent maxim de comutare de 5 A. Dispozitivul oferă o flexibilitate excepțională datorită gamei largi de setări de timp, care pot fi setate de la 0,1 secunde la 100 de ore. Se pot seta următoarele intervale de timp: 0,1-1 secundă, 1-10 secunde, 6-60 secunde, 1-10 minute, 6-60 minute, 1-10 ore și 10-100 ore. Această gamă largă de opțiuni de temporizare permite utilizatorilor să adapteze releul cu precizie la nevoile aplicației lor. Precizia setării este de 10% pe întreaga scală la 25 °C, iar precizia repetabilității este de +/- 0,5%, asigurând o precizie remarcabilă. Deriva de temperatură este de numai 0,05%/°C, iar deriva de tensiune este de +/- 0,2%/V, asigurând o funcționare stabilă chiar și în condiții de mediu variabile. Releul de timp REXL2TMJD are proprietăți electrice remarcabile. Tensiunea sa de izolare este de 250 V conform IEC 255 Grupa C și VDE 0010. Protecția la supratensiune de ieșire este de 2J, iar dispozitivul poate rezista la o tensiune de impuls de 2kV conform IEC 61000-4-5 nivel 3. Distanța de scurgere este de 4kV/3 conform IEC 60664-1, ceea ce asigură o siguranță electrică sporită. Releul are o durată de viață electrică de 100.000 de cicluri la o sarcină rezistivă de 250 V c.a., în timp ce durata sa de viață mecanică este de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. Releul de timp Schneider Electric REXL2TMJD are dimensiuni compacte, cu o lățime de numai 21 mm, permițând o instalare care economisește spațiu. Dispozitivul este proiectat ca un tip plug-in, ceea ce facilitează instalarea și înlocuirea. Două LED-uri indică starea locală: un LED roșu indică funcționarea ieșirii, iar un LED galben indică prezența tensiunii de alimentare. Consumul maxim de energie este de numai 1,5 W, asigurând o funcționare eficientă din punct de vedere energetic. Releul temporizat are o funcție de tip A, ceea ce înseamnă o funcționare întârziată a releului de pornire cu 2 contacte CO. Contactele nu conțin cadmiu, ceea ce reprezintă o soluție ecologică. Releul are un curent minim de comutare de 100 mA, o capacitate maximă de comutare de 4 x 5A și poate suporta o sarcină de până la 10A pentru o perioadă scurtă (< 10 s).
Relee temporizate Schneider Electric Harmony - REXL2TMJD - releu cu întârziere la pornire, funcție A, 2CO, 5A, 12VDC date tehnice
Caracteristici principale
Familia de produse: Relee temporizate Harmony
Metodă de montare: Plug-in (priză)
Tipul produsului sau al componentei: Releu temporizat miniatural
Tipul ieșirii discrete: Releu
Tipul și compoziția contactului: 2 C/O (contact de comutare)
Denumirea componentei: REXL
Tip întârziere: Întârziere la pornire
Intervale de întârziere: 10...100 ore, 0,1...1 secundă, 1...10 secunde, 6...60 minute, 1...10 ore, 1...10 minute, 6...60 secunde
Lățime: 21 mm
Informații suplimentare
Material contact: Fără cadmiu
Tensiune nominală de alimentare: 12 V CC
Interval de tensiune: 0,9...1,1 Us
Curent nominal: 5 A AC
Repetabilitate: +/- 0,5 %
Precizia setării temporizării: 10 % din scala completă la 25 °C conform IEC 61812-1
Deriva de temperatură: 0,05 %/°C
Timp maxim de resetare: 250 ms după temporizare, la oprire; 50 ms în timpul sincronizării, la oprire
Deriva de tensiune: +/- 0,2 %/V
Capacitate maximă de comutare: 4 x 5 A
Curent maxim admisibil temporar: 10 A pentru mai puțin de 10 secunde
Curent minim de comutare: 100 mA
Durată de viață electrică: 100.000 de cicluri la o sarcină rezistivă de 250 V c.a. 10.000.000 de cicluri
Consum maxim de energie: 1,5 W
Tensiune nominală de izolare: 250 V conform IEC 255 Grupa C și VDE 0010
Protecție la supratensiune de ieșire: 2 J
Rezistență la supratensiune: 2 kV conform IEC 61000-4-5 nivel 3
Distanță de scurgere: 4 kV/3 conform IEC 60664-1
Indicație locală: 1 LED (roșu) pentru a indica funcționarea ieșirii, 1 LED (galben) pentru a indica tensiunea de alimentare
Funcție disponibilă: A- Releu de întârziere la pornire-2 C/O
Tip de control: Fără buton de testare
Formă contact: Plat
Număr de funcții: 1
Caracteristici de mediu
Imunitate la microîntreruperi: 5 ms
Rigiditate dielectrică: 2 kV 1 mA/1 minut la 50 Hz conform IEC 60601-1 și IEC 61812-1
Standarde: 93/68/CEE, IEC 61812-1, IEC 60601-1, 89/336/CEE, IEC 60601-2, 73/23/CEE, IEC 61000-6-2, EN 50081-2
Certificări ale produsului: UL, cUL
Temperatura ambiantă în timpul funcționării: -20 până la 60 °C
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Grad de protecție IP: IP50 conform IEC 60529
Rezistență la vibrații: 0,35 mm (f= 10…55 Hz) conform IEC 60068-2-6
Umiditate relativă: 95 % fără condensare conform IEC 60068-2-6
Rezistență la descărcări electrostatice: 6 kV contact și 8 kV aer conform IEC 61000-4-2 Nivel 3
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3 nivel 3
Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4 nivel 3
Imunitate la câmpuri de frecvență radio: 10 V (0,15...80 MHz) conform IEC 61000-4-6 Nivel 3
Imunitate la căderi de tensiune: >= 95% / 1 s, 30% / 10 ms, 60% / 100 ms conform IEC 61000-4-11
Emisii/emisii conduse: Clasa B conform EN 55022 (EN 55011 Grupa 1)
