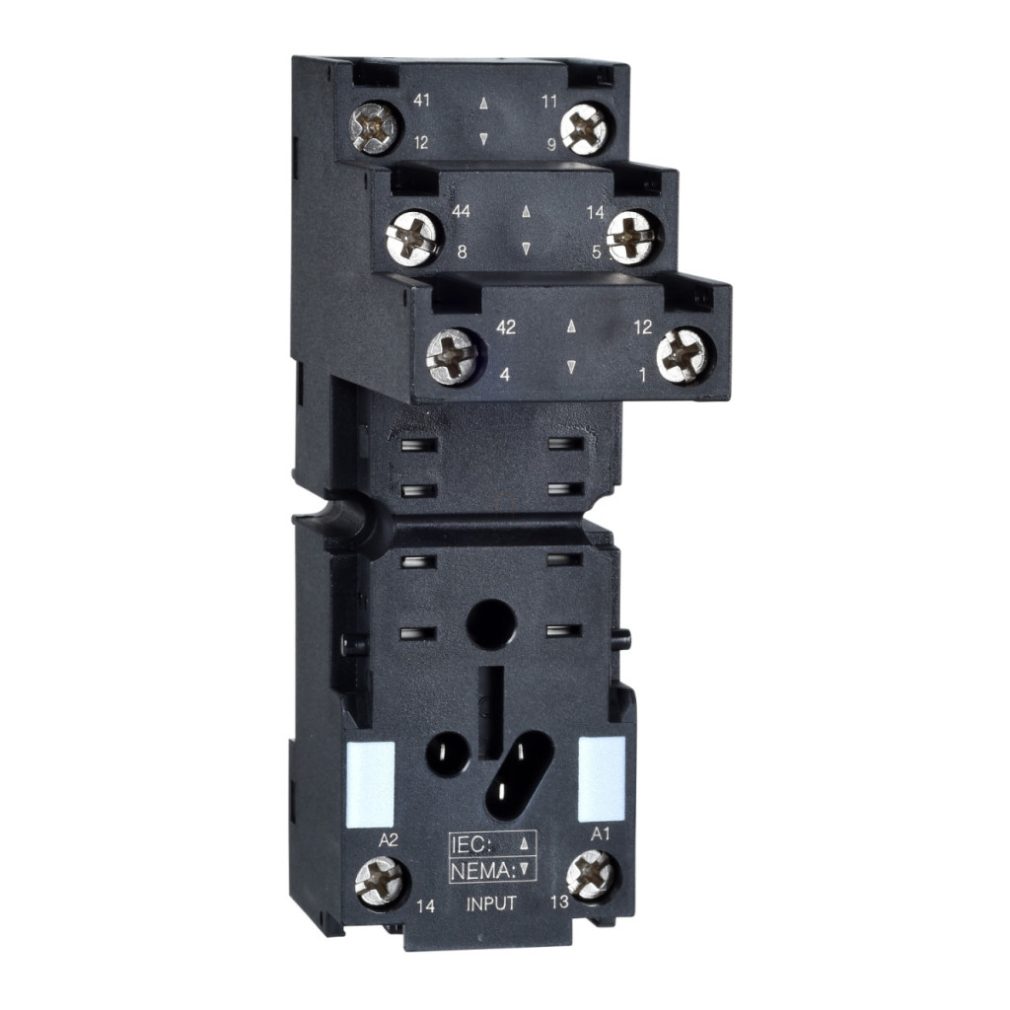

Priză Schneider Electric RXZE2S108M este o soluție de conectare concepută special pentru releele RXM2 aparținând familiilor de produse Harmony Electromechanical Relays și Harmony Timer Relays. Această priză cu design de contact separat este concepută special pentru releele plug-in cu contacte RXM tip 2 C/O și releele plug-in REXL 2 C/O, asigurând o conexiune electrică fiabilă și sigură în sistemele de automatizare industrială. Una dintre caracteristicile remarcabile ale prizei RXZE2S108M este curentul nominal ridicat de răcire convențională în aer liber (Ith) de 12 A, ceea ce o face o alegere excelentă pentru aplicații cu utilizare intensivă. Produsul are terminale cu șurub care permit o conexiune extrem de flexibilă a cablurilor: poate fi utilizat cu 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) cu capete de cablu, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) cu capete de cablu, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără capăt de cablu și 2 x 0,25...2 x 1,5 mm² (AWG 20...AWG 16) fără capăt de cablu. Această selecție largă asigură integrarea ușoară a prizei în aproape orice sistem de automatizare. Produsul are opțiuni universale de montare: poate fi montat pe un panou cu șuruburi sau fixat pe o șină DIN simetrică de 35 mm, permițând adaptarea flexibilă la diferite medii de instalare. Siguranța a fost, de asemenea, o prioritate în proiectare, după cum o demonstrează rezistența la tensiune de impuls nominală de 4 kV (Uimp) și clasa de protecție IP20. Priză este conformă cu standardul IEC 61984 și are certificări CSA, Lloyd's și UL, precum și marcaj CE, care garantează conformitatea cu reglementările internaționale. RXZE2S108M poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +55 °C, ceea ce permite utilizarea în condiții de mediu extreme.
Relee temporizate Schneider Electric Harmony - RXZE2S108M - soclu, pentru relee RXM2, dispunere separată, date tehnice conectabile
Caracteristici cheie
Familia de produse: Relee electromecanice Harmony și relee temporizate Harmony
Compatibilitate produs:Relee plug-in RXM 2 contact C/O, relee plug-in REXL 2 contact C/O
Denumire scurtă dispozitiv: RXZ
Flux de căldură convențional în aer liber: 12 A
Tipul produsului sau al componentei: Priză
Tipul și compoziția contactului: 2 C/O
Caracteristici suplimentare
Tensiune nominală de funcționare: < 250 V conform IEC, < 300 V conform UL
Conexiuni - terminale: Terminale cu șurub pentru secțiuni transversale diferite ale firelor (1 x 0,34...1 x 2,5 mm², 2 x 0,34...2 x 1 mm² cu cablu flexibil cu capăt de cablu, 1 x 0,5...1 x 2,5 mm², 2 x 0,25...2 x 1,5 mm² fir solid fără capăt de cablu)
Forma pinului: Plat
Cuplu de strângere: < 1 N.m pentru șuruburi M3
Metodă de montare: Cu șurub (pe panou), Cu fixare prin clips (pe șină DIN simetrică de 35 mm)
Lungime de dezizolare a firului: 8 mm
Dispunere conector de contact: Separată
Rezistență nominală la tensiune de impuls: 4 kV
Categorie de supratensiune: III
Grad de poluare: 3
Lățime: 27 mm
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Rigiditate dielectrică: 2500 V
Standarde: IEC 61984
Certificări ale produsului: CSA, Lloyd's, UL
Marcaj: CE
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Temperatura aerului ambiant în timpul funcționării: -40...55 °C
