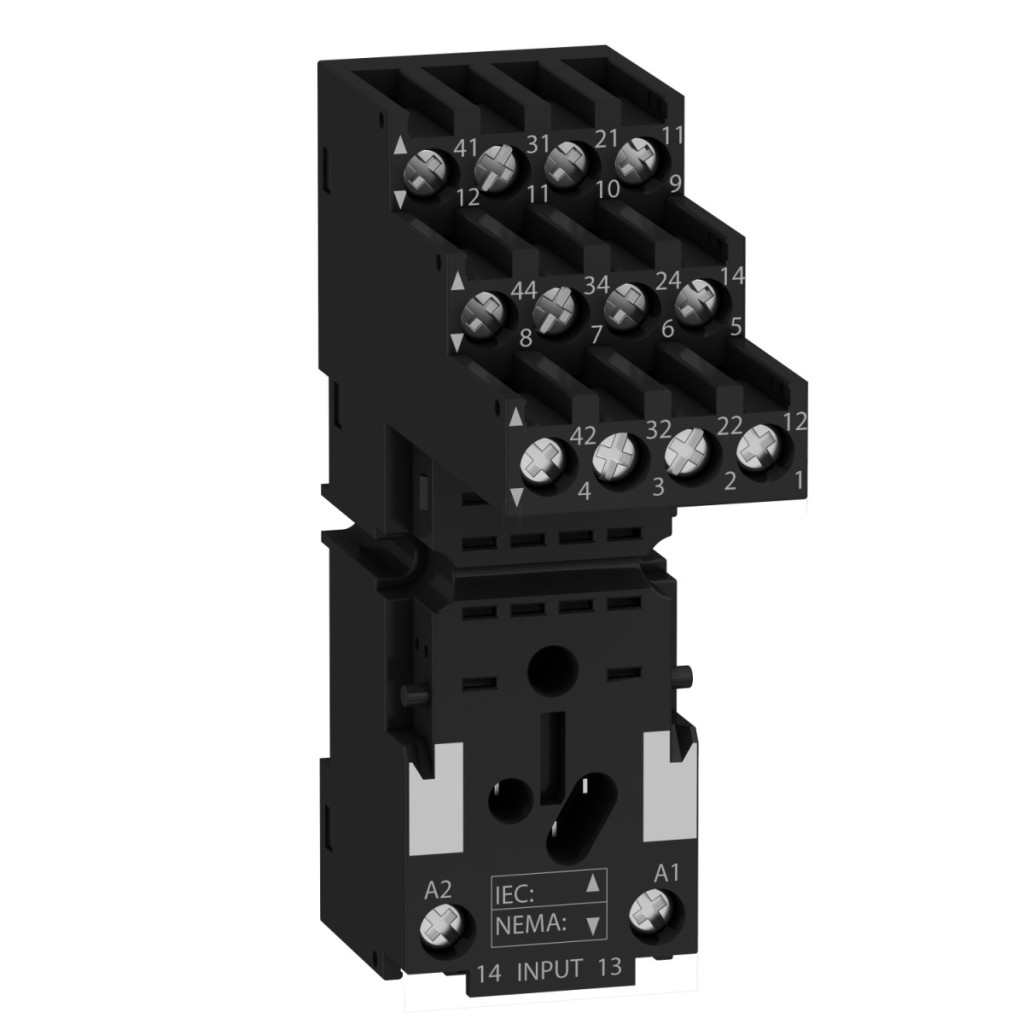

Priză Schneider Electric RXZE2S114M este o componentă de înaltă calitate din familia de produse Harmony Timer Relays, dezvoltată special pentru releele RXM2 și RXM4. Acest dispozitiv industrial de precizie este o componentă esențială a sistemelor moderne de automatizare, oferind o conexiune ușoară și fiabilă pentru releele cu contact de comutare. Prizele RXZE2S114M se remarcă prin compatibilitatea lor versatilă, deoarece pot fi utilizate cu relee RXM cu 2 sau 4 contacte de comutare, relee REXL cu 2 sau 4 contacte de comutare și relee 782H cu 4 contacte de comutare. Această compatibilitate extinsă vă permite să conectați o varietate de relee diferite cu o singură soluție de soclu, simplificând considerabil gestionarea stocurilor și procesele de instalare. Produsul are 4 contacte C/O și o capacitate nominală de încărcare de 10 A, ceea ce oferă o capacitate suficientă pentru majoritatea aplicațiilor industriale. Soclul este echipat cu terminale cu șurub, care oferă o flexibilitate excepțională în ceea ce privește cablarea. Conectorii pot acomoda cabluri flexibile, cu capete de conectare, cu dimensiuni cuprinse între 1 x 0,34 și 1 x 2,5 mm² (AWG 22 până la AWG 14) și 2 x 0,34 până la 2 x 1 mm² (AWG 22 până laAWG 17) fire flexibile cu manșoane, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fire solide fără manșoane și 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără manșoane. Lungimea de dezizolare a firelor este de 8 mm, iar cuplul de strângere al șuruburilor este mai mic de 1 N·m pentru șuruburile M3. Are pini de contact plat și o dispunere separată a terminalelor, ceea ce facilitează cablarea și întreținerea ulterioară. Priză RXZE2S114M poate fi montată în două moduri: poate fi înșurubată pe un panou sau fixată pe o șină DIN simetrică de 35 mm. Această flexibilitate este deosebit de avantajoasă în diferite medii de instalare. Produsul are protecție IP20 conform IEC 60529, oferind o protecție adecvată împotriva pătrunderii obiectelor solide, asigurând în același timp ventilația și răcirea. Priză are o rezistență nominală la tensiune de impuls de 4 kV, categoria de supratensiune III și gradul de poluare 3, ceea ce o face potrivită pentru utilizarea în medii industriale. Caracteristicile tehnice suplimentare ale produsului includ rezistența izolației de 2500 V și conformitatea cu standardul IEC 61984. Priză are o lățime de 27 mm, ceea ce o face o soluție care economisește spațiu în interiorul dulapului de comutație. Intervalul său de temperatură de funcționare este de la -40 la +55 °C, iar intervalul de temperatură de depozitare este de la -40 la +85 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Prizele Schneider Electric RXZE2S114M au certificările necesare (CSA, Lloyd's, UL) și marcajul CE, asigurând conformitatea cu standardele internaționale. Dispozitivul este alegerea perfectă pentru mediile industriale în care conexiunile electromecanice fiabile ale releelor și funcționarea pe termen lung, fără probleme, sunt esențiale.
Relee temporizate Schneider Electric Harmony - Date tehnice RXZE2S114M
Caracteristici cheie
Familia de produse: Relee temporizate Harmony
Compatibilitate produs: Releu plug-in RXM cu 2 contacte C/O, Releu plug-in RXM cu 4 contacte C/O, Releu plug-in REXL cu 2 contacte C/O, Releu plug-in REXL cu 4 contacte C/O, Releu plug-in 782H cu 4 contacte C/O
Denumire scurtă a dispozitivului: RXZ
Curent termic convențional măsurat în aer liber: 10 A
Tipul produsului sau al componentei: Soclu
Tipul și compoziția contactului: 4 C/O
Informații suplimentare
Tensiune nominală de funcționare: < 250 V conform IEC, < 300 V conform UL
Conectori - blocuri terminale: Terminale cu șurub, 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) cu manșoane flexibile pentru capetele firelor, borne cu șurub, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) cu manșoane flexibile pentru capetele firelor, borne cu șurub, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) fără manșoane solide, borne cu șurub, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) fără manșoane solide
Forma pinului: Plat
Cuplu de strângere: < 1 N·m Pentru șuruburi M3
Metoda de montare: Cu șurub (pe panou), Snap-on (pentru șină DIN simetrică de 35 mm)
Lungime de dezizolare a cablului: 8 mm
Dispunere terminale: Separate
Tensiune nominală de impuls rezistentă: 4 kV
Categorie de supratensiune: III
Grad de poluare: 3
Lățime: 27 mm
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Rezistență dielectrică: 2500 V
Standarde: IEC 61984
Certificări produs: CSA, Lloyd's, UL
Marcaj: CE
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -40...55 °C
