Filtrul armonic activ PCSP060D5IP00 din familia de produse Schneider Electric AccuSine PCS+ oferă o soluție excelentă pentru rezolvarea problemelor legate de calitatea energiei electrice în instalațiile industriale și comerciale. Funcționând în intervalul de tensiune de rețea de 380-480 V c.a. cu un curent nominal de ieșire de 60 A, acest dispozitiv gestionează eficient distorsiunea armonică, îmbunătățește factorul de putere și echilibrează curentul de rețea, crescând semnificativ stabilitatea și fiabilitatea rețelei electrice. Filtrul activ PCSP060D5IP00 are trei moduri principale de funcționare: suprimarea armonicelor, echilibrarea curentului de rețea și corectarea factorului de putere. Această versatilitate permite dispozitivului să se adapteze în mod flexibil la cerințele specifice ale diferitelor medii de instalare. Dispozitivul este capabil să compenseze 50 kvar de putere reactivă la o tensiune de rețea de 480 V c.a. și o frecvență de 50/60 Hz. O caracteristică remarcabilă este capacitatea de detectare automată a frecvenței dispozitivului, care poate gestiona abateri de +/- 3 Hz, făcându-l potrivit pentru medii în care frecvența rețelei poate fluctua. Dispozitivul are un grad de protecție IP00, ceea ce înseamnă că este proiectat pentru instalare într-un mediu interior protejat. Poate fi montat pe perete, are o înălțime de 1300 mm, o lățime de 421 mm și o adâncime de 349 mm, cu o carcasă de culoare gri deschis (RAL 7035). Disiparea căldurii este asigurată de un canal de ventilație forțată situat în partea din spate a unității, pentru a disipa fluxurile mari de căldură. Panoul de control este situat în partea din față a unității, iar punctul de conectare este situat în partea de jos, ceea ce facilitează instalarea și întreținerea. Filtrul armonic activ AccuSine PCS+ poate funcționa la putere maximă într-un mediu de operare între 0 și 40 °C, dar poate fi utilizat și între 0 și 50 °C, cu o reducere a curentului de 2% per °C. Este operațional la niveluri de umiditate relativă între 0 și 95%. Dispozitivul poate fi instalat la altitudini de până la 1000 de metri deasupra nivelului mării la putere maximă, peste care este necesară o reducere a puterii de 1% la fiecare 100 de metri. În ceea ce privește compatibilitatea electromagnetică, acesta respectă cerințele EMC de clasa A ale standardului EN 61000-6-4. PCBA (ansamblul plăcii cu circuite imprimate) al dispozitivului este protejat de un strat de acoperire conform, care crește fiabilitatea și durata de viață chiar și în diverse condiții de mediu.

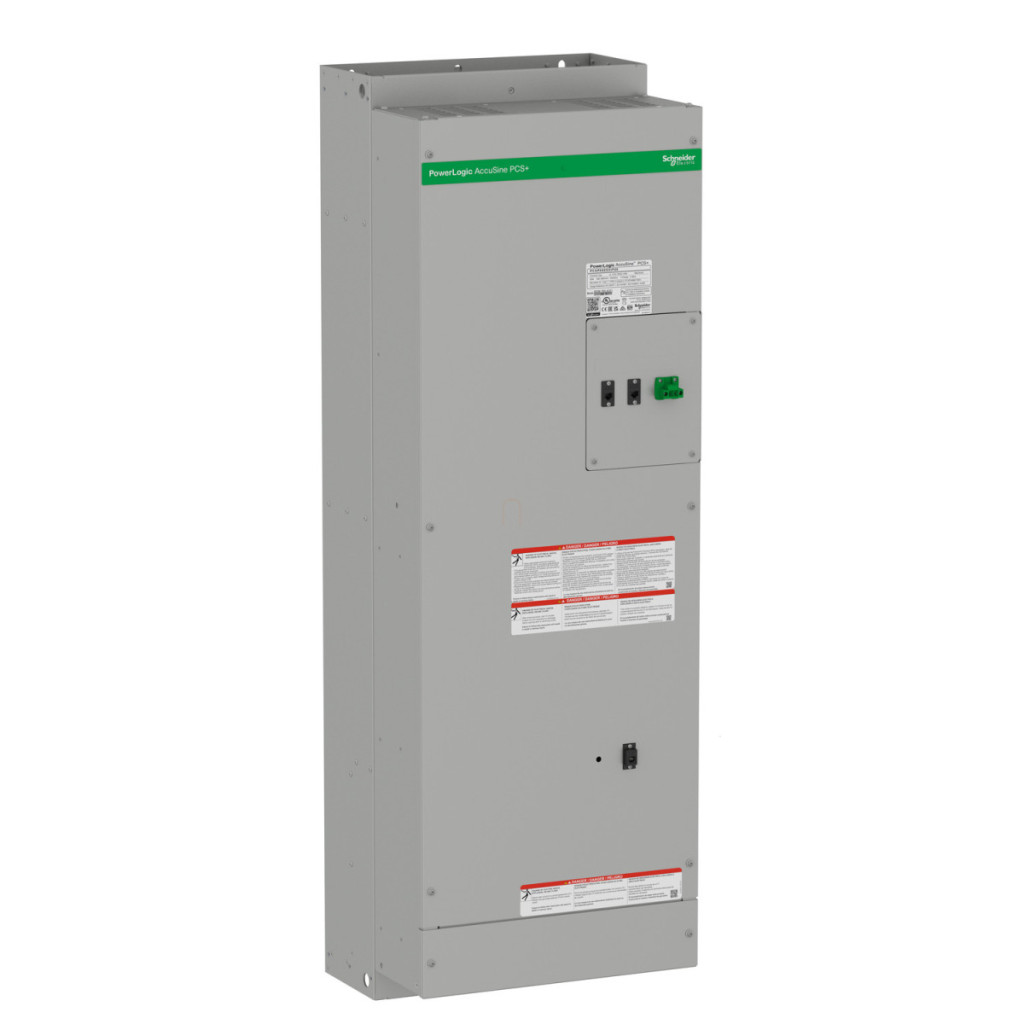

Schneider Electric AccuSine PCS+ - PCSP060D5IP00 - filtru armonic 380 - 480V 60A IP00 - montare pe perete date tehnice
Caracteristici generale
Familia de produse: AccuSine
Denumirea produsului: AccuSine PCS+
Tipul produsului: Filtru armonic activ
Caracteristici rețea electrică
Tip rețea electrică: 3P
Configurație rețea electrică: 3 sau 4 fire
Tensiune nominală a rețelei: 380...480 V c.a.
Frecvența rețelei: 50/60 Hz +/- 3 Hz detectare automată
Tensiune maximă admisibilă: 1,1 x Un
Corecție neutru: Nu este prevăzută
Date de performanță
Curent de ieșire RMS: 60 A
Putere reactivă: 50 kvar 480 V c.a. 50/60 Hz
Moduri de funcționare: Suprimarea armonicelor, Egalizarea curentului de rețea, Corecția factorului de putere
Caracteristici fizice și de instalare
Locație de instalare: Interior
Montare carcasă:Montabil pe perete Tip de protecție: Ne protejat Disipare căldură: Conductă de aer spate cu ventilație forțată pentru disiparea fluxului ridicat de căldură Conformitate electromagnetică: EMC condusă, Clasa A, conformă cu EN 61000-6-4 Manipulare: Clasa A, conformă cu EN 61000-6-4
Manipulare: Față
Locație conexiune: Partea inferioară
Caracteristici de mediu
Protecție carcasă: IP00
Caracteristici de mediu: Funcționare: 3C2 conform standardului IEC 60721-3-3
Funcționare: 3S2 conform standardului IEC 60721-3-3
Depozitare: 3C3 conform standardului IEC 60721-3-3
Depozitare: 3S3 este conform cu IEC 60721-3-3
Altitudine de funcționare: <= 1000 m, 1% la 100 m
Temperatură ambiantă de funcționare: 0...40 °C
0...50 °C maxim 2% reducere a curentului per °C
Umiditate relativă: 0...95 %
Dimensiuni
Înălțime: 1300 mm
Lățime: 421 mm
Adâncime: 349 mm
Culoare: Gri deschis (RAL 7035)
Alte caracteristici
Protecție PCBA: Acoperire conformă
Standarde: UL 508, CSA C22.2 Nr. 60947-1-07, UL 60947-1, EN 61000-6-4, EN 60439-1, CSA C22.2 Nr. 14
Certificări produs: DNV-GL, ABS, RCM, CE, cULus
Temperatură ambiantă de depozitare: -20...60 °C
