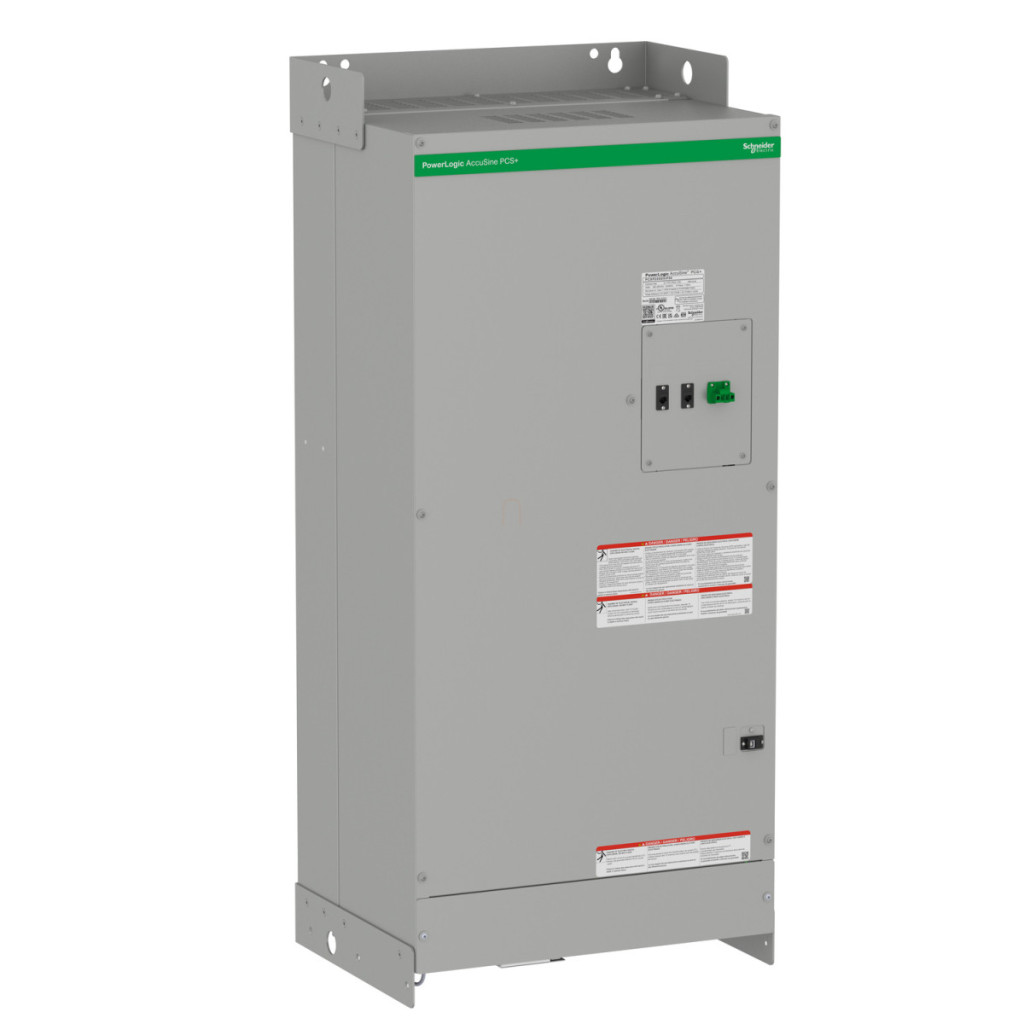

Filtrul armonic activ AccuSine PCS+ este soluția de vârf a Schneider Electric pentru rezolvarea problemelor legate de calitatea energiei electrice în instalațiile industriale și comerciale moderne. Modelul PCSP200D5IP00 are un curent nominal de ieșire de 200 amperi și funcționează într-un interval de tensiune de alimentare de 380-480 V c.a. Acest dispozitiv montat pe perete, cu clasă de protecție IP00, gestionează eficient distorsiunea armonică, îmbunătățește factorul de putere și echilibrează curentul de rețea. Filtrul armonic poate fi utilizat în trei moduri principale: suprimarea armonicelor, corectarea factorului de putere și echilibrarea curentului de rețea. Aceste funcții sunt extrem de importante în medii în care există sarcini neliniare care distorsionează curentul și tensiunea de rețea. AccuSine PCS+ este capabil să compenseze până la 166 kvar de putere reactivă într-o rețea de 480 V c.a., 50/60 Hz, ceea ce poate îmbunătăți semnificativ eficiența și fiabilitatea sistemului electric. Proiectarea tehnică a dispozitivului este remarcabilă: are un canal de aer posterior și ventilație forțată pentru a gestiona fluxul ridicat de căldură. Temperatura sa de funcționare este ideală în intervalul 0-40 °C, deși poate fi utilizat până la 50 °C cu o reducere a curentului de 2% pe grad. În ceea ce privește compatibilitatea electromagnetică, dispozitivul a fost testat EMC în conformitate cu EN 61000-6-4 Clasa A. AccuSine PCS+ poate fi utilizat la o altitudine de până la 1000 m deasupra nivelului mării; peste această altitudine, trebuie să se ia în calcul o reducere a performanței de 1% la fiecare 100 de metri. Dispozitivul poate fi instalat numai în interior, unde umiditatea relativă este între 0 și 95%. Dispozitivul are o înălțime de 1323 mm, o lățime de 582 mm și o adâncime de 438 mm și este de culoare gri deschis (RAL 7035). Pentru a proteja PCB-urile, plăcile cu circuite imprimate au un strat de acoperire conform. Dispozitivul este conform cu numeroase standarde internaționale, inclusiv EN 61000-6-4, CSA C22.2 Nr. 60947-1-07, CSA C22.2 nr. 14, EN 60439-1, UL 60947-1, UL 508 și are certificări cULus, CE, DNV-GL, RCM, ABS, care dovedesc calitatea înaltă a produsului și conformitatea acestuia cu reglementările internaționale stricte.
Schneider Electric AccuSine PCS+ - PCSP200D5IP00 date tehnice
Caracteristici generale
Familia de produse: AccuSine
Denumirea produsului: AccuSine PCS+
Tipul produsului: Filtru armonic activ
Date privind rețeaua electrică
Tipul rețelei electrice: 3P
Configurația rețelei electrice: 3 sau 4 fire
Tensiune nominală a rețelei: 380...480 V c.a.
Frecvența rețelei: 50/60 Hz +/- 3 Hz detectare automată
Tensiune maximă admisibilă: 1,1 x Un
Corecție zero: Nu este prevăzută
Caracteristici de performanță
Curent nominal de ieșire: 200 A
Putere reactivă: 166 kvar 480 V c.a. 50/60 Hz
Moduri de funcționare: Suprimarea armonicelor, Corecție factor de putere, Echilibrarea curentului de rețea
Caracteristici de instalare
Locație de instalare: Interior
Montare carcasă: Montabil pe perete
Tip de protecție: Ne protejat
Disipare căldură: Conductă de aer posterioară cu ventilație forțată pentru flux termic ridicat
Compatibilitate electromagnetică: EMC condusă, clasa A conform EN 61000-6-4
Acces pentru întreținere: Față
Locație conexiune: Partea inferioară
Caracteristici de mediu
Grad de protecție al carcasei: IP00
Caracteristici de mediu: Funcționare: 3C2 conform IEC 60721-3-3, Funcționare: 3S2 conform IEC 60721-3-3, Depozitare: 3C3 conform IEC 60721-3-3, Depozitare: 3S3 conform IEC 60721-3-3
Altitudine de funcționare: <= 1000 m 1% la 100 m
Temperatura ambiantă de funcționare: 0...40 °C, 0...50 °C maxim 2% per °C cu reducere de curent
Umiditate relativă: 0...95%
Protecție PCBA: Acoperire conformă
Standarde și certificări
Standarde: EN 61000-6-4, CSA C22.2 Nr. 60947-1-07, CSA C22.2 nr. 14, EN 60439-1, UL 60947-1, UL 508
Certificări de produs: cULus, CE, DNV-GL, RCM, ABS
Caracteristici de depozitare
Temperatura ambiantă de depozitare: -20...60 °C
Caracteristici fizice
Înălțime: 1323 mm
Lățime:582 mm
Adâncime: 438 mm
Culoare: Gri deschis (RAL 7035)
