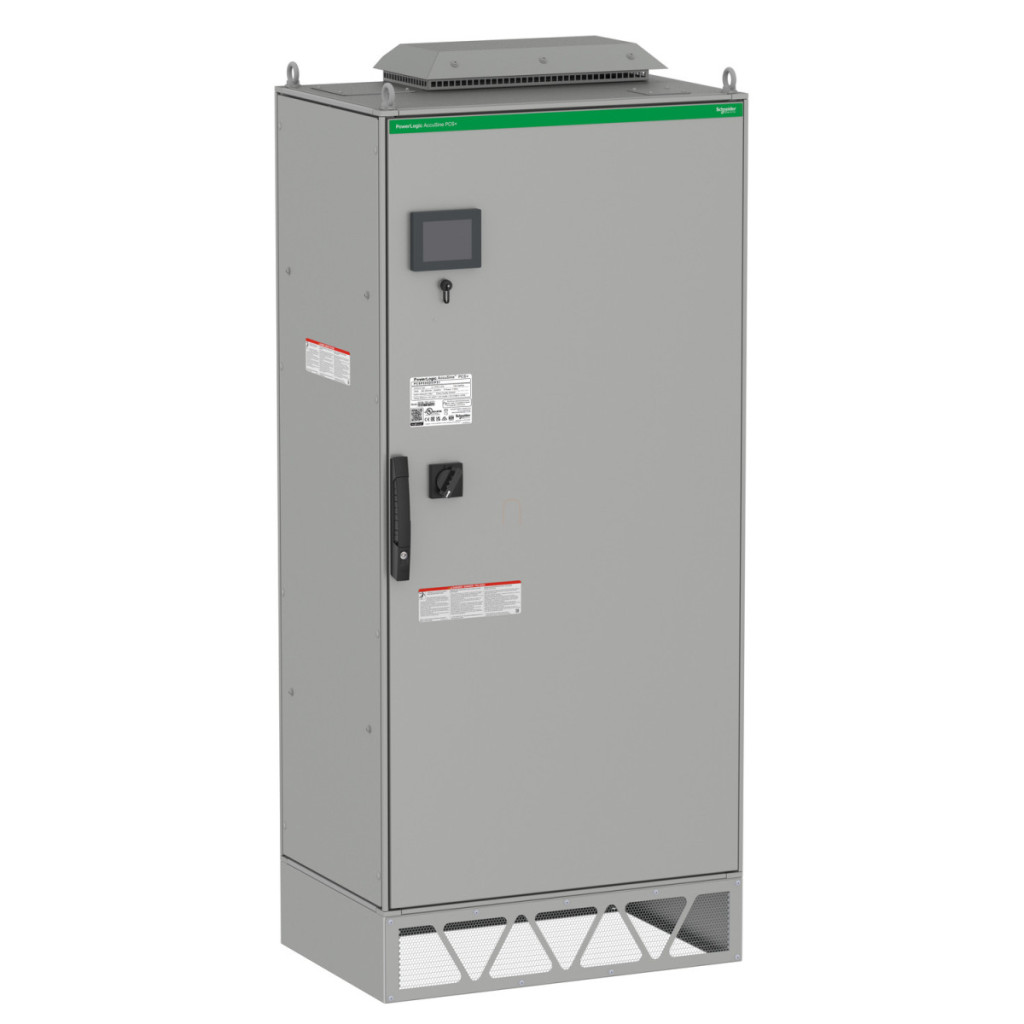

Filtrul armonic activ PCSP300D2IP31 din seria AccuSine PCS+ de la Schneider Electric oferă o soluție excelentă pentru rezolvarea problemelor legate de calitatea energiei electrice în instalațiile industriale și comerciale. Acest dispozitiv de 300 A funcționează în intervalul de tensiune 208-240 VAC și este disponibil într-o carcasă cu clasă de protecție IP31, asigurând o protecție adecvată chiar și în medii cu mult praf. Produsul poate fi utilizat în trei moduri diferite: echilibrarea curentului de rețea, corectarea factorului de putere și filtrarea armonicelor. Această versatilitate îi permite să funcționeze cu precizie în funcție de nevoile utilizatorului, asigurând performanțe optime și eficiență energetică. Dispozitivul poate fi utilizat atât la frecvențe de rețea de 50/60 Hz, cât și la frecvențe detectate automat într-un interval de ±3 Hz, ceea ce îl face extrem de flexibil pentru diferite condiții de rețea. PCSP300D2IP31 este proiectat pentru instalare pe podea și are dimensiunile de 2100 mm înălțime, 900 mm lățime și 600 mm adâncime. Carcasa de culoare gri deschis (RAL 7035) are un aspect atractiv. Comenzile accesibile din față facilitează operarea, în timp ce conexiunile pot fi realizate în partea superioară sau inferioară, permițând o adaptare flexibilă la orice mediu de instalare. Include protecție cu întrerupător de circuit încorporat și un mâner rotativ, deconector cu blocare a ușii cu capacitate de întrerupere de 200 kA. Disiparea căldurii este facilitată de un plenum posterior cu ventilație forțată, care asigură un flux termic ridicat. Din punct de vedere tehnic, produsul poate fi conectat la o rețea trifazată într-o configurație cu 3 sau 4 fire. Tensiunea maximă admisibilă este de 1,1 ori tensiunea nominală. Curentul de ieșire RMS este de 300 A, iar puterea reactivă este de 124,7 kvar la 240 V c.a., 50/60 Hz. Compatibilitatea electromagnetică a dispozitivului este conformă cu cerințele EMC de clasa A prevăzute în EN 61000-6-4. Echipamentul este conform cu o serie de standarde și reglementări internaționale, inclusiv UL 508, CSA C22.2 nr. 60947-1-07, EN 60439-1, UL 60947-1, CSA C22.2 nr. 14 și EN 61000-6-4. Produsul deține, de asemenea, certificările CE, ABS, RCM și cULus, care atestă designul tehnic de înaltă calitate și fiabilitatea dispozitivului.
Date tehnice AccuSine PCS+ PCSP300D2IP31
Date generale
Familia de produse: AccuSine
Denumirea produsului: AccuSine PCS+
Tipul produsului: Filtru armonic activ
Parametri rețea electrică
Tip rețea electrică: 3P
Configurație rețea electrică: 3 sau 4 fire
Tensiune nominală de alimentare: 208...240 V c.a.
Frecvența rețelei: 50/60 Hz +/- 3 Hz cu detectare automată
Tensiune maximă admisibilă: 1,1 x Un
Corecție neutră: Nu este prevăzută
Performanță și funcționare
Curent de ieșire RMS: 300 A
Putere reactivă: 124,7 kvar 240 V c.a. 50/60 Hz
Moduri de funcționare: Echilibrarea curentului rețelei, Corecție factor de putere, Filtrare armonici
Instalare și protecție
Locație de instalare: Interior
Montare carcasă: Montare pe podea
Tip de protecție: Protecție cu întrerupător de circuit
Tip de izolare: Încuietoare cu mâner rotativ
Capacitate de întrerupere: 200 kA
Disiparea căldurii: Plenum posterior cu ventilație forțată pentru flux termic ridicat
Compatibilitate electromagnetică: EMC condusă, Clasa A conform EN 61000-6-4
Acces de operare: Frontal
Locație conexiune: Sus sau jos
Date de mediu
Grad de protecție carcasă: IP31
Caracteristici de mediu: Funcționare: 3C2 conform IEC 60721-3-3, Funcționare: 3S2 conform IEC 60721-3-3, Depozitare: 3C3 conform IEC 60721-3-3, Depozitare: 3S3 în conformitate cu IEC 60721-3-3
Altitudine de funcționare: <= 1000 m, 1% la 100 m
Temperatură ambiantă de funcționare: 0...40 °C, 0...50 °C cu o reducere maximă a curentului de 2% per °C
Umiditate relativă: 0...95%
Protecție PCBA: Acoperire conformă
Standarde și certificări
Standarde: UL 508, CSA C22.2 Nr. 60947-1-07, EN 60439-1, UL 60947-1, CSA C22.2 Nr. 14, EN 61000-6-4
Certificări de produs: CE, ABS, RCM, cULus
Caracteristici fizice și de depozitare
Temperatura ambiantă de depozitare: -20...60 °C
Greutate netă: 400 kg
Înălțime: 2100 mm
Lățime: 900 mm
Adâncime: 600 mm
Culoare: Gri deschis (RAL 7035)
