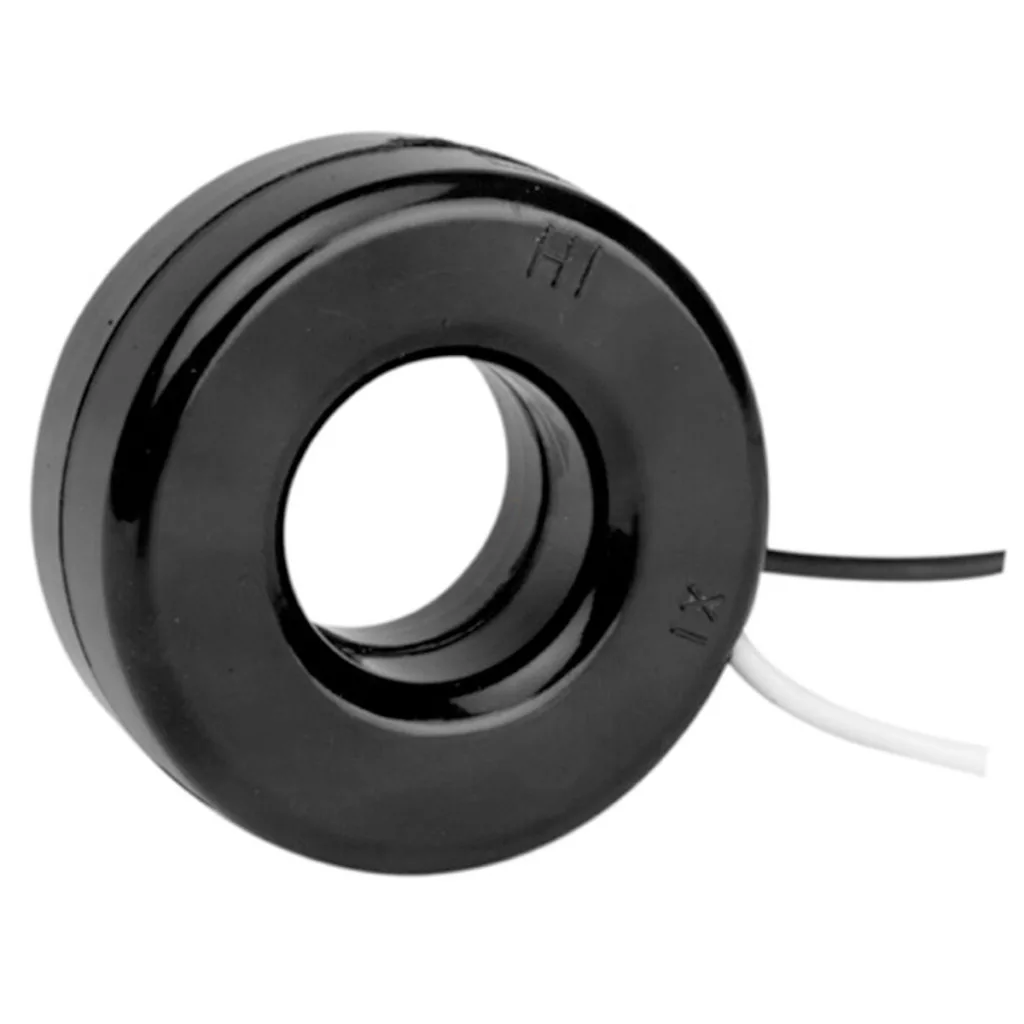

Transformatorul de curent AccuSine+ (PCSPCT7RL2011) este un dispozitiv de măsurare profesional conceput special pentru filtrele armonice active AccuSine PCS+ și controlerele electronice VAR AccuSine PFV+. Acest transformator de curent circular cu miez solid asigură măsurători fiabile și precise în sistemele electrice, în special în aplicații care necesită filtrare armonică și corectarea factorului de putere. Transformatorul de curent 200:1 poate suporta un curent nominal de 200 A, în timp ce curentul secundar este de 1 A. Dispozitivul aparține clasei de precizie 1, care garantează o precizie de măsurare de 1%. Gama largă de frecvențe (50-400 Hz) permite utilizarea acestuia în diverse medii de rețea, inclusiv în sisteme cu frecvențe speciale. Tensiunea nominală de funcționare este de 600 V c.a., iar tensiunea de impuls suportată este de 10 kV, asigurând o funcționare fiabilă chiar și în timpul vârfurilor de tensiune. Fabricat de Schneider Electric, transformatorul de curent are un design compact, cu o adâncime de 28 mm, un diametru intern de 63,5 mm și un diametru extern de 116,3 mm. Conexiunea se realizează cu un cablu de 600 V cu lungimea de 609,6 mm (AWG 16), ceea ce facilitează instalarea în diverse medii. Impedanța de intrare de 5 ohmi asigură compatibilitatea corespunzătoare cu dispozitivele de măsurare conectate. Transformatorul de curent este certificat CSA și cURus și este conform cu UL 1015, ceea ce garantează o funcționare sigură și standard. Acest transformator de curent este alegerea ideală pentru profesioniștii din domeniul electric, integratorii de sisteme și inginerii de întreținere care doresc să optimizeze performanța sistemelor electrice cu măsurarea precisă a curentului. Designul cu miez solid al PCSPCT7RL2011 permite măsurători stabile și oferă durabilitatea așteptată de la produsele de calitate Schneider Electric. Dispozitivul este deosebit de util în medii în care distorsiunea armonică și îmbunătățirea factorului de putere joacă un rol important în eficiența energetică și calitatea rețelei.
Transformator de curent Schneider AccuSine+ PCSPCT7RL2011 date tehnice
Caracteristici cheie
Familia de produse: AccuSine
Tipul produsului: Convertor de putere
Categorie: Accesoriu de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, Controler electronic VAR AccuSine PFV+
Tip transformator de curent: Miez solid
Formă: Circulară
Curent secundar: 1 A
Specificații tehnice
Raport transformator de curent: 200/1
Conexiune electrică: Cablu flexibil: 609,6 mm (AWG 16) 600 V
Impedanță de intrare: 5 Ohm
Curent nominal: 200 A
Frecvență rețea: 50...400 Hz
Precizie de măsurare: 1 %
Clasă de precizie: Clasa 1
Tensiune nominală de funcționare: 600 V c.a. 50...400 Hz
Rezistență nominală la impulsuri: 10 kV (50 µs)
Caracteristici fizice
Adâncime: 28 mm
Diametru: 63,5 mm interior, 116,3 mm exterior
Standarde și certificări
Standarde: UL 1015
Certificări de produs: CSA, cURus
