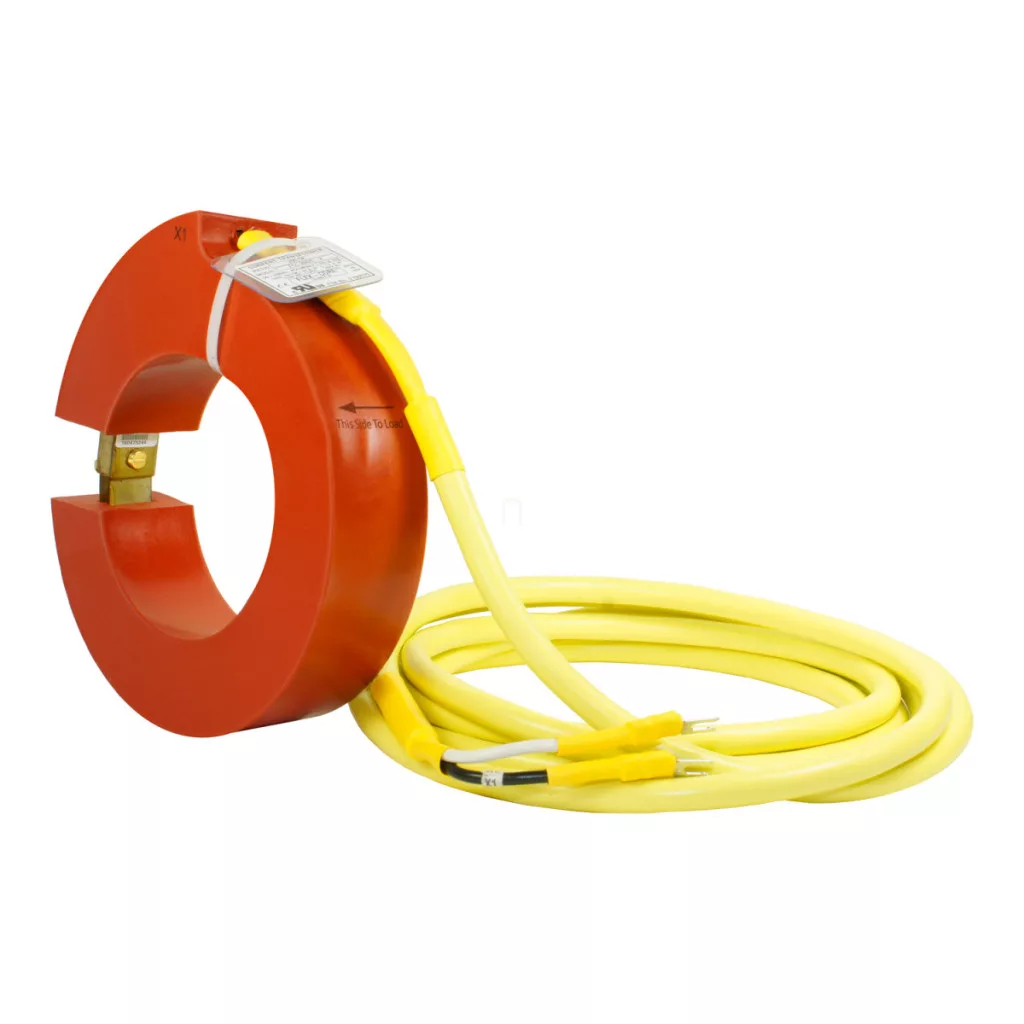

Transformatorul de curent AccuSine+ este un dispozitiv de măsurare de înaltă precizie, dezvoltat special pentru măsurarea curentului în medii industriale. Fabricat de Schneider Electric, produsul cu numărul PCSPCTFCL100014 este un transformator de curent cu miez divizat cu raportul 1000/1, care poate fi montat pe cablurile existente fără a fi necesară ruperea firelor. Designul circular cu miez divizat este extrem de practic, deoarece poate fi înfășurat cu ușurință în jurul conductorului care trebuie măsurat. Diametrul său interior este de 101,6 mm, astfel încât poate fi plasat în jurul cablurilor sau fasciculelor de cabluri cu o secțiune transversală mai mare. Transformatorul de curent are o precizie de măsurare de 1%, care îndeplinește cerințele clasei de precizie 1. Valoarea curentului secundar este de 1 A, care este standardul industrial pentru conectarea la echipamentele de măsurare. Transformatorul de curent AccuSine+ este compatibil cu filtrele armonice active AccuSine PCS+ și controlerele electronice VAR AccuSine PFV+, ceea ce îl face complementul perfect pentru sistemele de îmbunătățire a calității energiei electrice de la Schneider Electric. Produsul funcționează într-o gamă de frecvențe excepțional de largă, de 50-400 Hz, ceea ce permite utilizarea sa în sisteme cu frecvențe diferite, inclusiv echipamente industriale speciale și acționări cu frecvență variabilă. Produsul are un cablu de conectare de 3,65 metri, o impedanță de intrare de 10 ohmi și poate fi utilizat la tensiuni de funcționare de până la 720 V c.a. Are un curent nominal de 1000 A și un factor termic de 1,25 la 30 °C și 1,0 la 55 °C. Transformatorul de curent are o gamă largă de temperaturi de funcționare, de la -45 °C la +55 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Transformatorul de curent AccuSine+ cu numărul de piesă PCSPCTFCL100014 este certificat CE și cURus și este conform cu IEC 60044-1, asigurând conformitatea și fiabilitatea la nivel internațional.
Transformator de curent Schneider AccuSine+ 1000/1 date tehnice
Caracteristici generale
Familia de produse: AccuSine
Tipul produsului: Transformator de curent
Categoria accesoriilor: Accesoriu de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, Controler electronic VAR AccuSine PFV+
Tip transformator de curent: Miez divizat
Formă: Circulară
Curent secundar: 1 A
Caracteristici electrice
Raport transformator de curent: 1000/1
Conexiune electrică:Cablare: 3,65 m Impedanță de intrare: 10 ohmi Curent nominal: 1000 A Coeficient termic: 1,25 (la 30 °C), 1 (la 55 °C)
Frecvența rețelei: 50...400 Hz
Precizie de măsurare: 1 %
Clasă de precizie: Clasa 1
Tensiune nominală de funcționare: < 720 V c.a. 50...400 Hz
Tensiune nominală de impuls: 10 kV (50 µs)
Caracteristici mecanice
Adâncime: Externă: 38,1 mm
Diametru: 101,6 mm intern, 165,1 mm extern
Greutate netă: 1,6 kg
Conformitate și mediu
Standarde: IEC 60044-1
Certificate: CE, cURus
Temperatură ambiantă de funcționare: -45...55 °C
