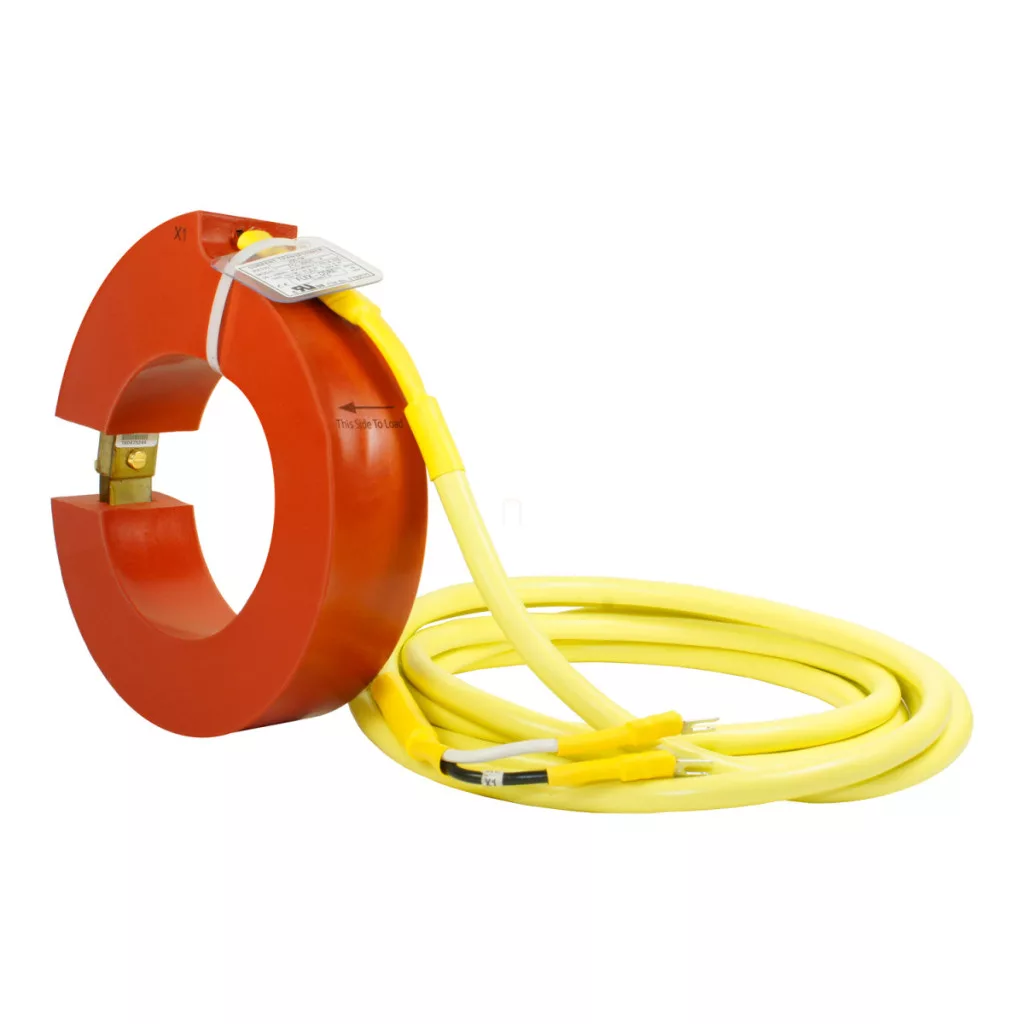

Transformatorul de curent AccuSine+ este un dispozitiv de măsurare de înaltă calitate dezvoltat de Schneider Electric special pentru sistemele concepute pentru gestionarea armonicelor și compensarea puterii reactive. Acest transformator de curent cu miez divizat 1000/1 este alegerea ideală pentru mediile industriale în care este necesară măsurarea curentului cu precizie ridicată, fără întreruperea circuitelor. Transformatorul de curent cu miez divizat rotund PCSPCTFCL100016 are un diametru intern de 152,4 mm, ceea ce îl face ușor de instalat pe cabluri sau bare colectoare cu secțiune transversală mai mare. Produsul poate converti un curent nominal de intrare de 1000 A într-un curent secundar de 1 A, cu o precizie de măsurare de 1%. Transformatorul de curent este ideal pentru utilizarea cu filtrele armonice active AccuSine PCS+ și controlerele electronice de putere reactivă AccuSine PFV+, asigurând măsurarea și controlul precis. Un avantaj semnificativ al designului cu miez divizat este faptul că instalarea nu necesită întreruperea cablurilor existente, deoarece miezul din două părți poate fi închis cu ușurință în jurul conductorului. Conexiunea electrică cu cablu liber are o lungime de 3,65 metri, permițând o poziționare flexibilă între conductorul care trebuie măsurat și echipamentul conectat. Impedanța de intrare de 10 ohmi și gama largă de frecvențe de 50-400 Hz asigură compatibilitatea într-o varietate de condiții de rețea. Transformatorul de curent are un design robust, cu o adâncime externă de 38,1 mm și un diametru extern de 215,9 mm. Gama largă de temperaturi de funcționare (-45 °C până la +55 °C) permite utilizarea acestuia în condiții de mediu extreme. Produsul este conform cu standardul IEC 60044-1 și are certificări cURus și CE, fiind astfel adecvat pentru utilizare internațională. Coeficientul de temperatură de 1,25 la 30 °C și 1 la 55 °C garantează o funcționare fiabilă în diverse condiții de temperatură. Rezistența nominală la tensiune de impuls de 10 kV (50 μs) asigură o protecție adecvată împotriva tranzițiilor de tensiune.
Transformator de curent Schneider AccuSine+ 1000/1 date tehnice
Caracteristici generale
Familia de produse: AccuSine
Tipul produsului: Convertor de putere
Categoria accesoriilor: Accesoriu de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, Controler electronic VAR AccuSine PFV+
Tip transformator de curent: Miez divizat
Formă: Rotundă
Curent secundar: 1 A
Parametri tehnici
Raport transformator de curent: 1000/1
Conexiune electrică: Cablu flexibil: 3,65 m/720 V
Impedanță de intrare: 10 ohmi
Curent nominal [In]: 1000 A
Coeficient termic: 1,25 la 30 °C, 1 la 55 °C
Frecvența rețelei: 50...400 Hz
Precizie de măsurare: 1%
Clasă de precizie: Clasa 1
Tensiune nominală de funcționare [Ue]: < 720 V AC 50...400 Hz
Rezistență nominală la tensiune de impuls [Uimp]: 10 kV (50 μs)
Caracteristici mecanice
Adâncime: Externă: 38,1 mm
Diametru: 152,4 mm intern, 215,9 mm extern
Greutate netă: 1,9 kg
Standarde și certificări
Standarde: IEC 60044-1
Certificări de produs: cURus, CE
Condiții de mediu
Temperatura ambiantă de funcționare: -45...55 °C
