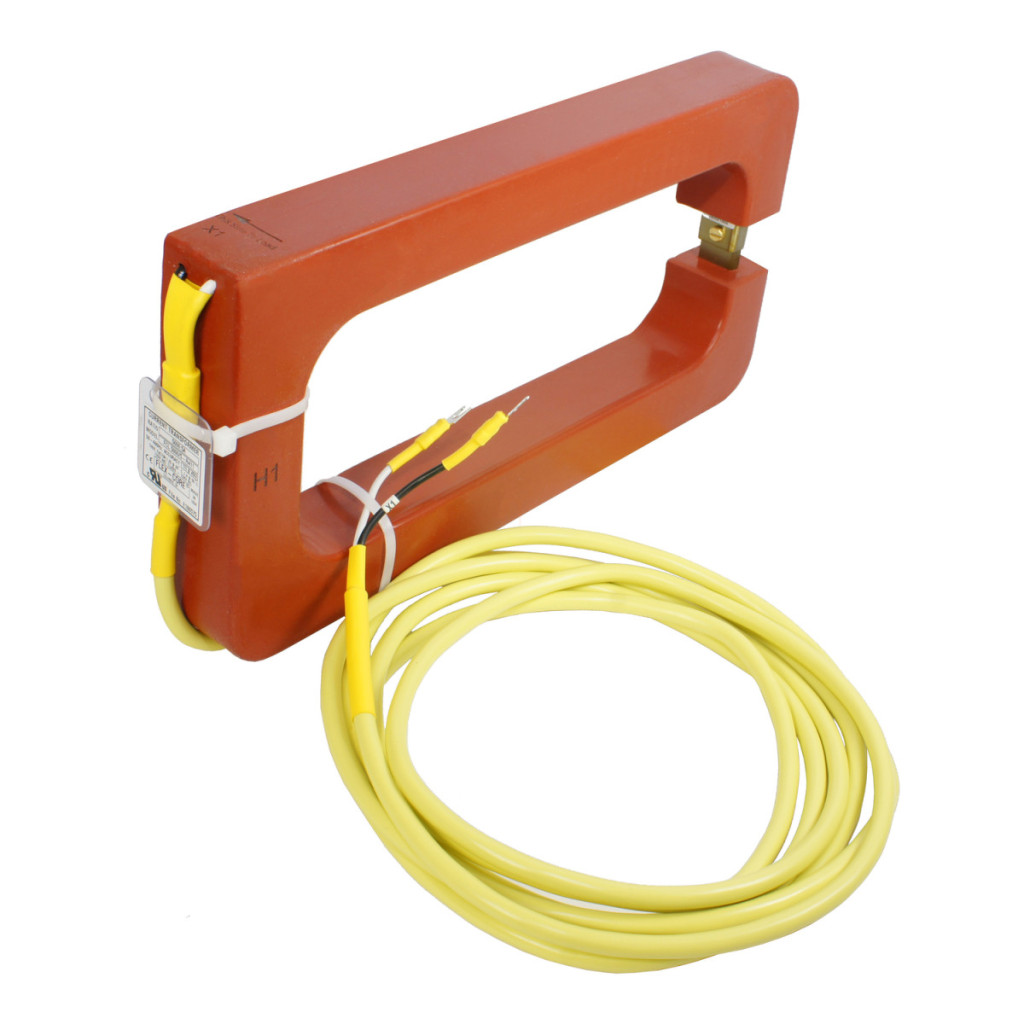

Transformatorul de curent AccuSine+ este un dispozitiv de măsurare profesional conceput special pentru monitorizarea și controlul sistemelor electrice industriale și comerciale. Fabricat de Schneider Electric, transformatorul de curent cu miez divizat PCSPCTFCL10001R are un raport de 1000/1, ceea ce înseamnă că transformă 1000 de amperi de curent primar în 1 amper de curent secundar, permițând măsurarea și monitorizarea precisă. Acest transformator de curent cu miez divizat, de formă pătrată, este deosebit de practic în locurile în care trebuie conectat la cablurile existente, deoarece nu este necesară ruperea firelor pentru instalare. Pur și simplu înfășurați-l în jurul firului care trebuie măsurat și fixați-l cu mecanismul de blocare. Dimensiunile interne de 69,8 x 168,2 mm sunt potrivite pentru cabluri cu secțiune transversală mare sau chiar pentru prinderea mai multor conductori în același timp, ceea ce îl face extrem de versatil. Parametrii săi tehnici sunt remarcabili: are o precizie de măsurare de 1% și o clasă de precizie 1, ceea ce asigură date fiabile chiar și în aplicații critice. Gama sa de frecvențe de funcționare este extrem de largă, de la 50 la 400 Hz, ceea ce îl face potrivit pentru aplicații speciale, cum ar fi sistemele aerospațiale sau militare, pe lângă rețelele convenționale. Transformatorul de curent poate fi utilizat până la o tensiune de funcționare de 720 V c.a. și are o tensiune de impuls de 10 kV. Transformatorul de curent AccuSine+ este compatibil în mod specific cu filtrele armonice active Schneider Electric AccuSine PCS+ și controlerele electronice VAR AccuSine PFV+, ceea ce îl face completarea perfectă pentru sistemele existente de îmbunătățire a calității energiei electrice. Cablul de 3,65 metri oferă o lungime suficientă pentru o instalare flexibilă, în timp ce impedanța de intrare de 10 ohmi corespunde cerințelor majorității sistemelor de măsurare. Intervalul larg de temperatură de funcționare, de la -45 °C la +55 °C, asigură performanțe fiabile chiar și în medii extreme. Produsul este conform cu cele mai stricte standarde internaționale, inclusiv IEC 60044-1, și este certificat cURus și CE. În ciuda designului său compact, cu o adâncime externă de 38,1 mm, construcția sa robustă asigură o durată lungă de viață chiar și în medii industriale. Transformatorul de curent AccuSine+ este alegerea ideală pentru măsurarea consumului de energie electrică, analiza armonicelor, sistemele de corecție a factorului de putere și monitorizarea calității energiei electrice.
Transformator de curent AccuSine+ 1000/1 cu miez divizat pătrat 69,8x168,2 mm date tehnice
Caracteristici cheie
Familia de produse: AccuSine
Tipul produsului: Transformator de curent
Categorie accesorii: Accesorii de măsurare
Compatibilitate: Filtru armonic activ AccuSine PCS+, Controler electronic VAR AccuSine PFV+
Tip transformator de curent: Miez divizat
Formă: Dreptunghiulară
Curent secundar: 1 A
Informații suplimentare
Raport transformator de curent: 1000/1
Conexiune electrică: Cablu liber: 3,65 m, 720 V Impedanță de intrare: 10 ohmi Curent nominal [In]: 1000 A Coeficient termic: 1,25 la 30 °C, 1 la 55 °C
Frecvența rețelei: 50...400 Hz
Precizia măsurării: 1 %
Clasa de precizie: Clasa 1
Tensiune nominală de funcționare [Ue]: < 720 V CA 50...400 Hz
Rezistență nominală la impulsuri [Uimp]: 10 kV (50 µs)
Dimensiuni
Lățime: Externă: 139,7 mm, Internă: 69,8 mm
Înălțime: Externă: 238 mm, Internă: 168,2 mm
Adâncime: Externă: 38,1 mm
Greutate netă: 1,9 kg
Date de mediu
Standarde: IEC 60044-1
Certificări produs: cURus, CE
Temperatură ambiantă de funcționare: -45...55 °C
