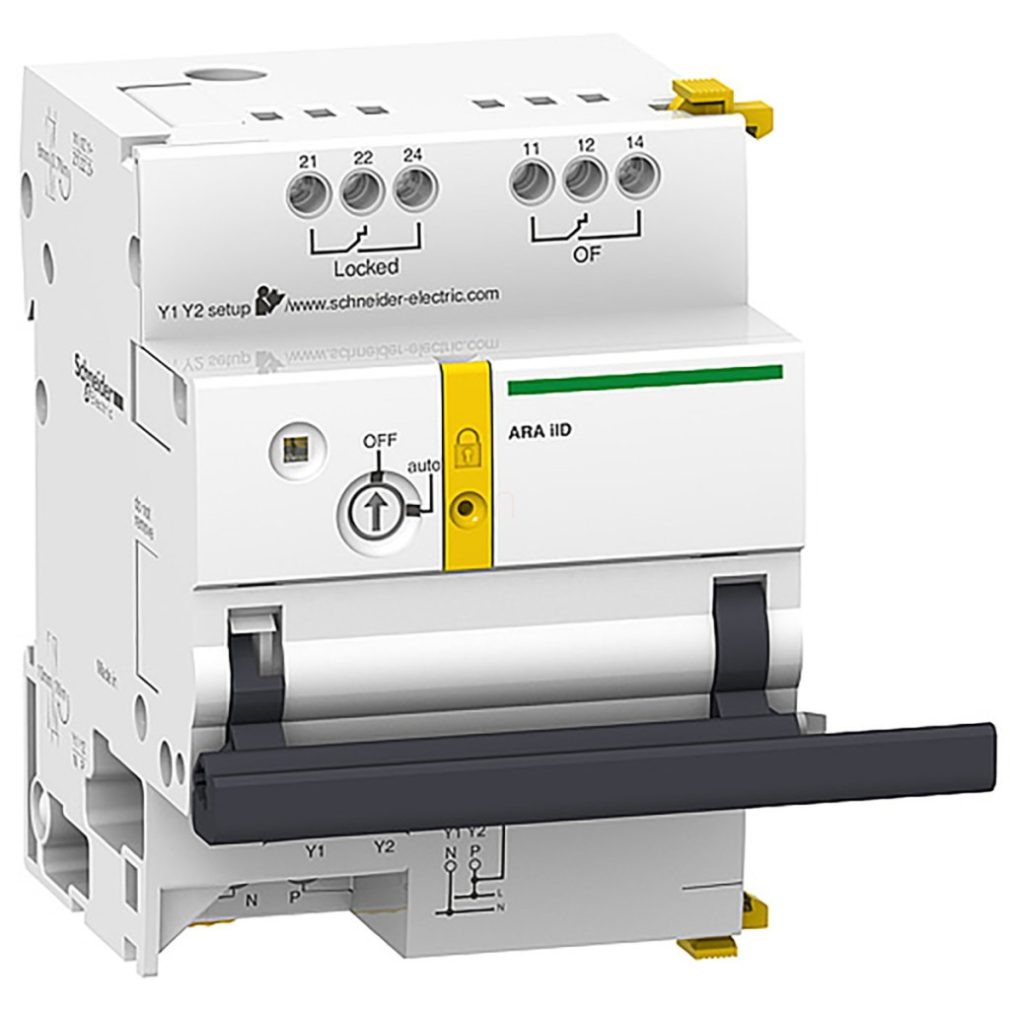

Acti9 ARA auto recloser aux pentru iID (A9C70342) este un releu auxiliar inovator pentru reînchidere automată de la Schneider Electric, conceput special pentru dispozitivele de curent rezidual Acti9 iID (RCD/RCCB). Acest dispozitiv auxiliar 2P, cu 1 program, crește semnificativ disponibilitatea rețelei electrice prin reînchiderea automată a dispozitivului de curent rezidual declanșat în cazul unor defecțiuni temporare, reducând astfel numărul și durata întreruperilor nedorite. Acti9 ARA iID este simplu, dar extrem de eficient. Conform programului 1, efectuează 15 încercări de reînchidere la intervale fixe, asigurând șansa maximă de recuperare a sistemului. Datorită funcțiilor inteligente încorporate, încearcă reînchiderea numai atunci când este sigur să o facă, protejând atât echipamentul, cât și utilizatorii. Starea dispozitivului este indicată de indicatoare LED ușor de înțeles: portocaliu intermitent indică o stare nefuncțională, verde intermitent indică funcționarea normală, roșu intermitent indică faptul că ciclul de reînchidere este în curs, iar roșu continuu indică o blocare. Dispozitivul A9C70342 poate fi fixat pe o șină DIN, fiind ușor de integrat în sistemele electrice existente, și este compatibil cu întrerupătoarele de tip 2P iID. Din punct de vedere tehnic, modelul A9C70342 funcționează la o tensiune de alimentare de 230 V c.a. 50/60 Hz și are un consum de energie de numai 2 W. Contactele de semnal sunt configurate ca 2 contacte fără tensiune OF, care pot fi controlate cu o tensiune de circuit de semnal de 24 V 10 mA c.a./c.c. sau 230 V 1 A c.a. Există două tipuri de control: reținere automată la 230 V c.a. 50/60 Hz și impuls final de reînchidere la 230 V c.a. 50/60 Hz. Durata impulsului este de cel puțin 200 ms în circuitul de control, cu un timp de răspuns mai mic de 500 ms. Tensiunea nominală de izolare (Ui) este de 400 V, iar tensiunea nominală de rezistență la impuls (Uimp) este de 6 kV. Dispozitivul are protecție IP20 conform IEC 60529 și protecție IP40 într-o carcasă modulară. Gradul de poluare este evaluat la 3 conform IEC 60947, iar categoria de supratensiune este II. Intervalul de temperatură de funcționare al dispozitivului este între -25 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +70 °C. Durata de viață electrică este de 5000 de cicluri.
Schneider Electric Acti 9 Ara iID - A9C70342 - releu auxiliar de reînchidere automată, 2P, 230 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Releu auxiliar de reînchidere automată
Denumirea scurtă a dispozitivului: ARA iID
Contacte de semnalizare: 2 contacte fără tensiune NO
Tensiunea circuitului de semnalizare: 24 V 10 mA AC/DC, 230 V 1 A AC
Date suplimentare
Tip de control: Inhibare automată menținută 230 V AC 50/60 Hz, Impuls final de reînchidere 230 V c.a. 50/60 Hz Curent de intrare: 5 mA Durata impulsului: >= 200 ms circuit de control Timp de răspuns: < 500 ms Tensiune nominală de alimentare [Us]: 230 V AC 50/60 Hz Consum de energie: 2 W Tensiune nominală de izolare [Ui]: 400 V Tensiune nominală de impuls [Uimp]: 6 kV
Valoare de setare: Program 1: 15 încercări de reînchidere, ciclu fix lung
Semnalizare și instalare
Semnalele locale: LED portocaliu intermitent: nefuncțional, LED verde intermitent: funcționare normală, LED roșu intermitent: ciclu de reînchidere în curs, LED roșu fix: reînchidere automată blocată
Metodă de montare: Snap-on
Suport de montare: șină DIN
Compatibilitate cu bara colectoare și blocul de distribuție: NU
Pas de 9 mm: 7
Caracteristici fizice
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Culoare: Alb
Durată de viață electrică: 5000 de cicluri
Blocabil: Blocabil
Date de conectare
Lungime de dezizolare a cablului: Alimentare: 10 mm la conexiunea inferioară, Intrare: 10 mm la conexiunea inferioară, Ieșire: 8 mm la conexiunea superioară
Cuplu de strângere: Alimentare: 1 N.m, Intrare: 1 N.m, Ieșire: 0,7 N.m
Compatibilitate
Compatibilitate cu familia de produse: Acti 9 Acti9 iID întrerupător de curent rezidual (RCCB)
Compatibilitate produs: 2P iID
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60529, IP40 (capac modular) conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
Temperatura ambiantă pentru depozitare: -40 până la 70 °C
Temperatura ambiantă pentru funcționare: -25 până la 60 °C
