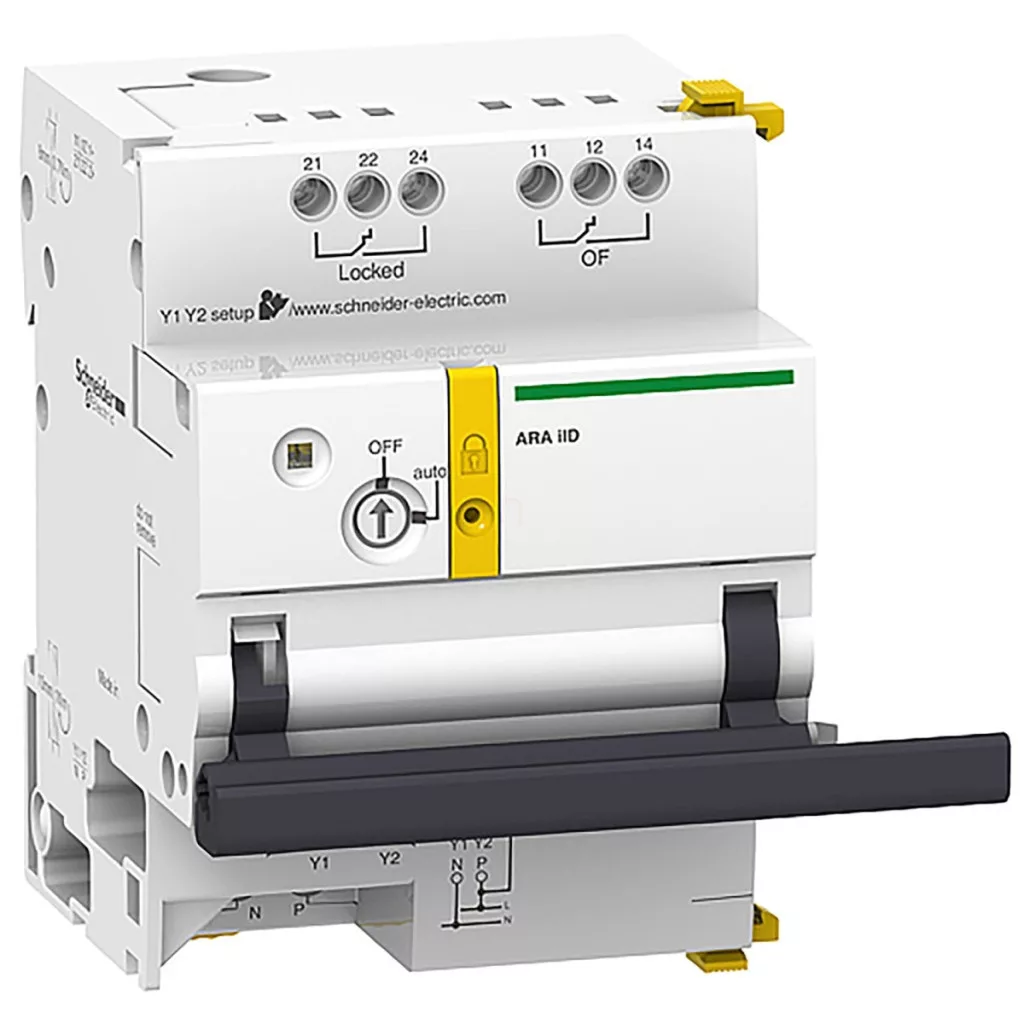

Dispozitivul auxiliar de reînchidere automată Acti9 seria ARA (Automatic Recloser Auxiliary) pentru iID 4P - 1 Prog (A9C70344) este un releu auxiliar de reînchidere automată fabricat de Schneider Electric, care reprezintă soluția perfectă pentru minimizarea inconvenientelor cauzate de întreruperile neașteptate de curent. Acest dispozitiv compact, montabil pe șină DIN, este compatibil cu întrerupătoarele de tip iID cu 4 poli și are o funcție de reînchidere automată. Dispozitivul Schneider Electric A9C70344 oferă funcții de protecție automată pentru sistemul dvs. electric. Cu setarea Program 1, acesta efectuează 15 încercări de reînchidere automată în cicluri lungi și fixe, asigurând alimentarea continuă cu energie electrică în cazul unor defecțiuni temporare. LED-urile încorporate oferă informații despre starea dispozitivului: un LED portocaliu intermitent indică o stare nefuncțională, un LED verde intermitent indică o funcționare normală, un LED roșu intermitent indică faptul că ciclul de reînchidere este în curs, iar o lumină roșie continuă indică o stare blocată. Dispozitivul are două contacte fără tensiune OF pentru transmiterea semnalului. Din punct de vedere tehnic, dispozitivul funcționează la o tensiune de alimentare de 230 V c.a. 50/60 Hz, cu un consum de energie de numai 2 W. Funcția automată poate fi dezactivată cu un semnal continuu de 230 V c.a. 50/60 Hz, în timp ce reînchiderea poate fi inițiată cu un impuls de 230 V c.a. 50/60 Hz. Curentul de intrare este de 5 mA, iar durata impulsului este de cel puțin 200 ms. Timpul de răspuns este mai mic de 500 ms, asigurând o reacție rapidă la schimbările din sistem. Tensiunea nominală de izolare este de 400 V, în timp ce rezistența nominală la tensiune de impuls este de 6 kV, oferind o protecție robustă împotriva supratensiunii. Caracteristicile fizice ale Schneider Electric A9C70344 sunt, de asemenea, demne de remarcat: are o carcasă albă, compactă, cu lățimea de 63 mm, înălțimea de 93 mm și adâncimea de 75,5 mm, ocupând unități de 7 x 9 mm pe o șină DIN. Cu o greutate netă de 470 de grame, este ușor, dar durabil. Are un grad de protecție IP de IP20 și, în carcasa sa modulară, IP40 conform IEC 60529. Dispozitivul poate efectua 5.000 de cicluri de comutare electrică și poate fi blocat pentru a împiedica accesul neautorizat. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +60 °C și depozitat la temperaturi cuprinse între -40 °C și +70 °C. De asemenea, poate fi utilizat în condiții tropicale (clasa de tropicalizare 2) și poate rezista la o umiditate relativă de până la 93% la 40 °C. În ceea ce privește conexiunile, este important de reținut că este necesară o lungime de dezizolare a cablului de 10 mm pentru conexiunea inferioară a sursei de alimentare și a intrării și de 8 mm pentru conexiunea superioară a ieșirii. Cuplul de strângere este de 1 N.m pentru sursa de alimentare și intrare și de 0,7 N.m pentru ieșire.
Schneider Electric Acti 9 Ara iID - A9C70344 - releu auxiliar de reînchidere automată, 4P, 230 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Releu auxiliar de reînchidere automată
Denumirea scurtă a produsului: ARA iID
Compoziția contactului de semnalizare: 2 contacte fără tensiune NO
Tensiunea circuitului de semnalizare: 24 V 10 mA AC/DC, 230 V 1 A AC
Informații suplimentare
Tip de control: Dezactivare automată cu semnal permanent 230 V AC 50/60 Hz, Impuls final de închidere 230 V c.a. 50/60 Hz Curent de intrare: 5 mA Durata impulsului: >= 200 ms circuit de control Timp de răspuns: < 500 ms Tensiune nominală de alimentare: 230 V AC 50/60 Hz Consum de energie: 2 W Tensiune nominală de izolare: 400 V
Rezistență nominală la tensiune de impuls: 6 kV
Valoare de setare: Program 1: 15 încercări de reînchidere, ciclu fix lung
Semnalele locale
LED portocaliu intermitent: nefuncțional LED verde intermitent: funcționare normală LED roșu intermitent: ciclu de reînchidere în curs LED roșu continuu: reînchidere automată blocată Cu fixare prin clipsare
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: NU
Pas de 9 mm: 7
Caracteristici fizice
Înălțime: 93 mm
Lățime: 63 mm Adâncime: 75,5 mm Greutate netă: 470 g Culoare: Alb Durată de viață electrică: 5000 cicluri Blocabil: Blocabil
Cablare
Lungime de dezizolare a cablului: Alimentare: 10 mm pentru conexiune inferioară, Intrare: 10 mm pentru conexiune inferioară, Ieșire: 8 mm pentru conexiune superioară
Cuplu de strângere: Alimentare: 1 N.m, Intrare: 1 N.m, Ieșire: 0,7 N.m
Compatibilitate
Gama de produse compatibile: Acti 9 Acti9 iID întrerupător de curent rezidual (RCCB)
Compatibilitate produs: 4P iID
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Tropicalizare: 2
Umiditate relativă: 93% la 40°C Temperatura ambiantă pentru depozitare: -40...70°C Temperatura ambiantă pentru funcționare: -25...60°C
