Schneider Electric Acti9 C60H-DC (A9N61505) este un întrerupător miniatural special conceput pentru sisteme de curent continuu (CC), oferind o protecție excelentă pentru circuite. Acest dispozitiv 1P (unipolar) este deosebit de potrivit pentru protejarea sistemelor de energie solară, a sistemelor de stocare a energiei în baterii, a încărcătoarelor pentru vehicule electrice și a altor surse de alimentare cu curent continuu. Întrerupătorul miniatural C60H-DC are un curent nominal de 5 A, ideal pentru protejarea echipamentelor de curent continuu de putere medie. Caracteristica de declanșare de tip C permite disjunctorului să funcționeze la 5-10 ori curentul nominal, oferind o protecție adecvată atât împotriva suprasarcinii, cât și a scurtcircuitului, tolerând în același timp curenții de pornire. Întrerupătorul are o capacitate de întrerupere ridicată la diferite niveluri de tensiune de curent continuu: 6 kA la 250 V c.c. (conform IEC/EN 60947-2), 10 kA la 220 V c.c. și o capacitate remarcabilă de 20 kA la 110 V c.c. Întrerupătorul miniatural C60H-DC funcționează cu tehnologie de declanșare termomagnetică, care oferă protecție dublă: elementul termic protejează împotriva suprasolicitării prelungite, în timp ce unitatea magnetică răspunde la scurtcircuite bruște. Dispozitivul A9N61505 permite, de asemenea, izolarea, care se realizează în conformitate cu standardul IEC/EN 60947-2. Întrerupătorul poate fi montat pe o șină DIN simetrică de 35 mm și este compatibil cu șinele standard tip pieptene, ceea ce facilitează instalarea și reduce timpul de instalare. Starea de comutare este indicată clar de un indicator ON/OFF, iar dispozitivul poate fi echipat și cu un blocaj de podea, care permite blocarea acestuia în poziția oprit, sporind astfel siguranța operațională și siguranța în timpul lucrărilor de întreținere. Întrerupătorul de circuit miniatural Schneider Electric Acti9 C60H-DC este extrem de durabil, oferind 20.000 de cicluri de comutare mecanică și 3.000 de cicluri de comutare electrică (L/R = 2 ms). Produsul poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +70 °C) și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Întrerupătorul miniatural A9N61505 este conform cu cele mai stricte standarde internaționale (IEC 60947-2, EN 60947-2) și aparține categoriei de aplicații „Categoria A”. Dispozitivul se caracterizează prin culoarea albă și lățimea compactă a modulului de 9 mm (pas 2), care asigură un design compact în dulapurile de comutație și tablourile de distribuție.
Date tehnice privind disjunctorul miniatural Schneider Electric Acti9 C60H-DC
Caracteristici ale produsului

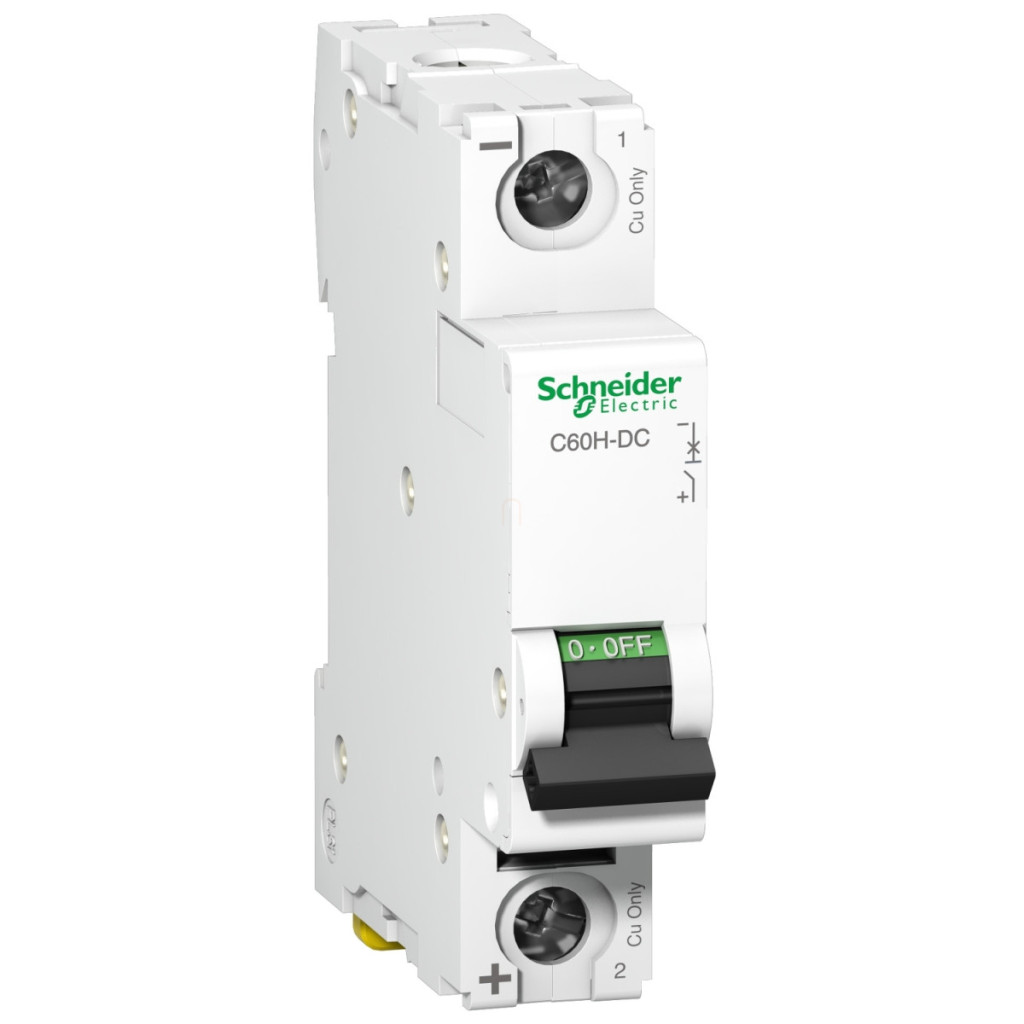

Denumirea produsului: Acti9 C60H-DC
Producător: Schneider Electric
Tipul produsului: Întrerupător miniatural
Număr articol: A9N61505
Denumire scurtă a produsului: C60H-DC
Aplicație: Distribuție
Parametri electrici
Descriere poli: 1P
Număr de poli protejați: 1
Curent nominal [In]: 5 A la 25 °C
Tip rețea: CC
Tehnologie de declanșare: Termomagnetică
Curba de declanșare:C Capacitate de întrerupere: 10 kA Icu la 220 V DC (EN/IEC 60947-2); 6 kA Icu la 250 V DC (EN/IEC 60947-2); 20 kA Icu la 110 V DC (EN/IEC 60947-2)
Categorie de utilizare: Categoria A (EN/IEC 60947-2)
Adecvare pentru izolație:Da (EN/IEC 60947-2)
Tensiune nominală de funcționare [Ue]: 250 V c.c.
Capacitate nominală de întrerupere la scurtcircuit [Ics]: 15 kA la 75% 110 V c.c.; 4,5 kA la 75% la 250 V CC; 7,5 kA la 75% la 220 V CC (EN/IEC 60947-2)
Tensiune nominală de izolație [Ui]: 500 V c.c. (EN/IEC 60947-2)
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV (EN/IEC 60947-2)
Caracteristici fizice și mecanice
Indicarea poziției contactului: Da
Tip de comandă: Manetă de comutare
Indicator local: Indicator ON/OFF
Metodă de montare: Fixă
Suprafață de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: standard
Lățime modul de 9 mm: 2
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3.000 de cicluri L/R = 2 ms
Blocabilitate: Blocabil
Opțiuni de montare: În poziția O
Cuplu de strângere: Circuit: 2,5 N.m deasupra sau dedesubt
Protecție împotriva curentului de defect: Niciuna
Caracteristici de mediu
Grad de poluare: 3 (EN/IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (IEC 60068-2)
Altitudine de funcționare: 2000 m
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
