Întrerupătorul miniatural Acti9 C60H-DC este dispozitivul de protecție a circuitului de calitate superioară al Schneider Electric, special conceput pentru sistemele de curent continuu (CC). Numărul de referință A9N61506 este alegerea ideală pentru protecția fiabilă a parcurilor solare, stațiilor de încărcare a vehiculelor electrice, centrelor de date și altor aplicații cu curent continuu. Acest întrerupător miniatural cu 1 pol (1P) și 6 A are o caracteristică de declanșare C, care oferă un echilibru ideal între protecția la suprasarcină și protecția la scurtcircuit. Produsul are o capacitate de întrerupere de 6 kA la 250 V DC conform IEC/EN 60947-2, în timp ce la 220 V DC această valoare crește la 10 kA și la 110 V DC la 20 kA. Această gamă largă de funcționare oferă o flexibilitate excepțională pentru o varietate de aplicații de curent continuu. Tehnologia de declanșare termomagnetică a C60H-DC oferă protecție precisă atât împotriva suprasarcinii, cât și a scurtcircuitului. Întrerupătorul miniatural are o capacitate de deconectare conform EN/IEC 60947-2, ceea ce înseamnă că îndeplinește cerințele pentru deconectarea în siguranță în timpul întreținerii echipamentelor electrice. Starea de comutare este indicată printr-un semnal clar ON/OFF, iar dispozitivul poate fi blocat în poziția oprit (O), ceea ce sporește siguranța operațională. Întrerupătorul miniatural Schneider Electric Acti9 C60H-DC funcționează în mod fiabil chiar și în condiții de mediu extreme. Intervalul larg de temperatură de funcționare (-25 °C până la +70 °C), aplicabilitatea până la o altitudine de 2000 de metri deasupra nivelului mării și conformitatea cu gradul de poluare 3 asigură o durată lungă de viață într-o varietate de medii de instalare. Produsul are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 3.000 de cicluri la L/R = 2 ms. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și este compatibil cu barele colectoare standard atât pe partea inferioară, cât și pe partea superioară a conexiunii. Cuplul de strângere pentru conexiunile circuitului de alimentare este de 2,5 Nm. Dispozitivul de întrerupere miniatural A9N61506 este de culoare albă și are o greutate netă de 0,128 kg.

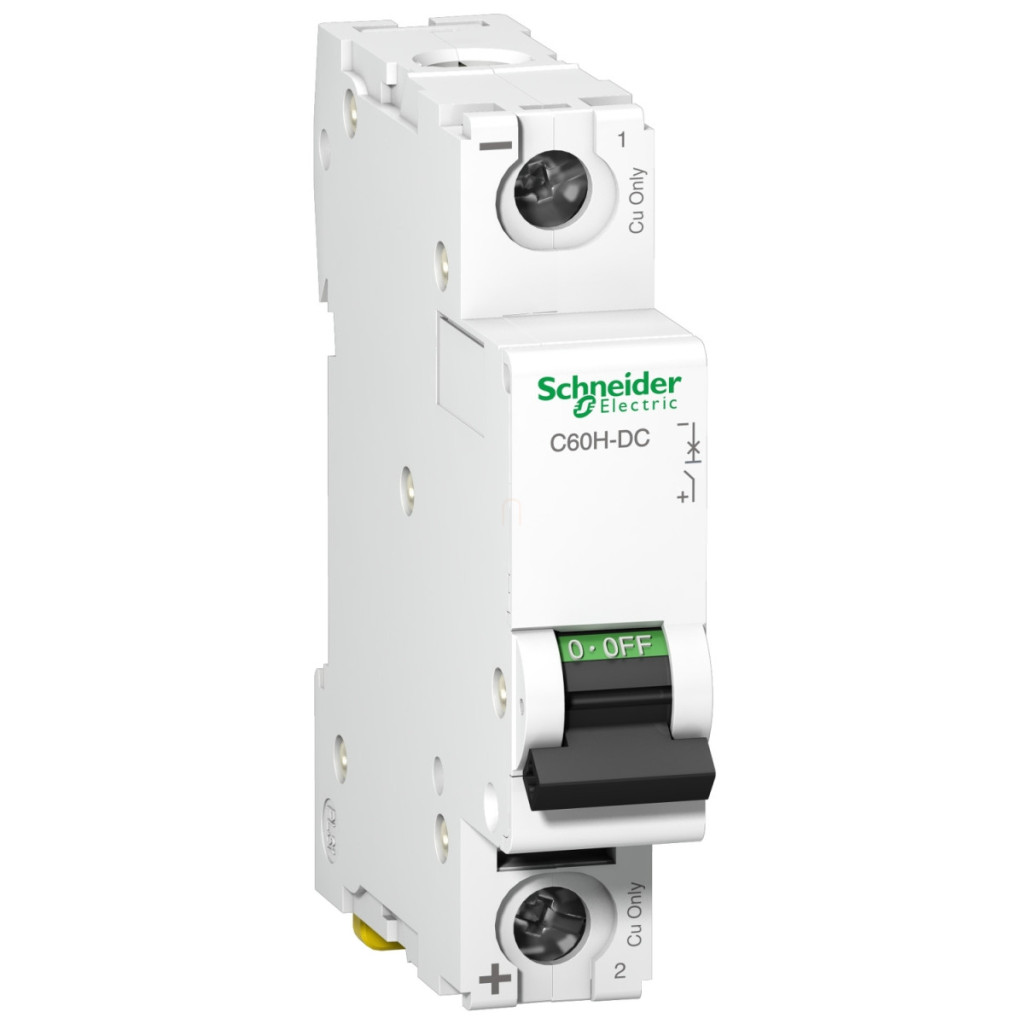

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61506 - întrerupător automat miniatural, 1P, C, 6A, 250VDC date tehnice
Date de bază
Familia de produse: Acti9
Denumirea produsului: Acti9 C60H-DC
Tipul produsului: Întrerupător miniatural
Denumire scurtă a produsului: C60H-DC
Aplicație: Distribuție
Descrierea polilor: 1P
Număr de poli protejați: 1
Caracteristici electrice
Curent nominal [In]: 6 A la 25 °C
Tip rețea: DC (curent continuu)
Tehnologie de declanșare: Termomagnetică
Caracteristici: C
Capacitate de întrerupere:
10 kA Icu la 220 V DC (conform EN/IEC 60947-2)
6 kA Icu la 250 V DC (conform EN/IEC 60947-2)
20 kA Icu la 110 V CC (conform EN/IEC 60947-2)
Categorie de utilizare: Categoria A (conform EN/IEC 60947-2)
Adecvare pentru izolare:Da (conform EN/IEC 60947-2) Standarde: EN 60947-2, IEC 60947-2 Caracteristici de funcționare Tensiune nominală de funcționare [Ue]: 250 V c.c. 250 V CC
Tensiune nominală de izolare [Ui]: 500 V CC (conform EN/IEC 60947-2)
Tensiune nominală de impuls [Uimp]: 6 kV (conform EN/IEC 60947-2)
Indicator de poziție comutator: Da
Tip de comandă: Pârghie
Indicație locală:Indicație ON/OFF
Caracteristici mecanice
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu bara colectoare și blocul de distribuție: Sus sau jos: standard
Cuplu de strângere: Circuit de alimentare: 2,5 N·m sus sau jos
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3000 cicluri L/R = 2 ms
Blocabil: Blocabil
Descrierea opțiunilor de blocare: În poziția O
Condiții de mediu
Grad de poluare: 3 (conform EN/IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (conform IEC 60068-2)
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
