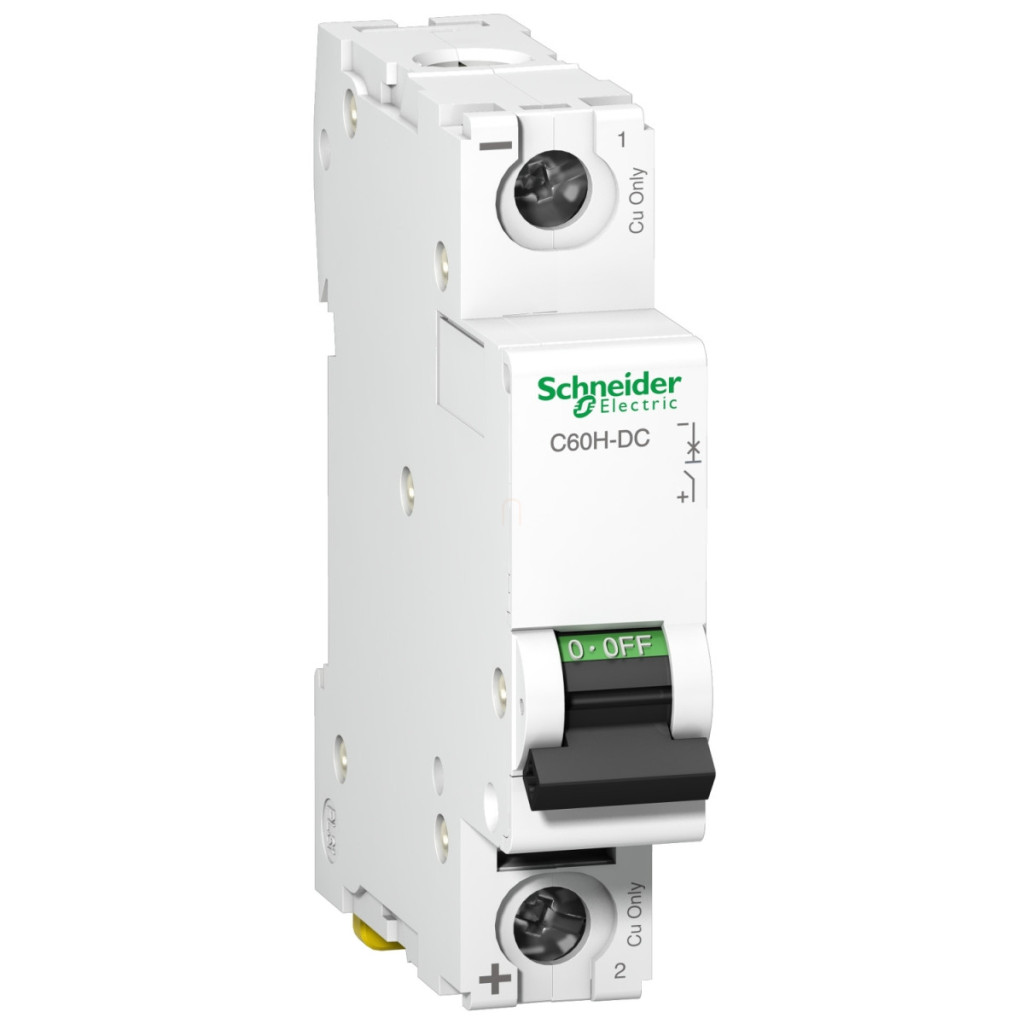

Întrerupătorul miniatural C60H-DC din familia de produse Acti9 este un dispozitiv electric de calitate superioară de la Schneider Electric, dezvoltat special pentru sistemele de curent continuu (CC). A9N61509, un întrerupător de circuit cu 1 pol, caracteristică C, 13 amperi, este alegerea perfectă pentru protejarea sistemelor de energie solară, stațiilor de încărcare a vehiculelor electrice, sistemelor de stocare a energiei în baterii și a altor aplicații DC. Dispozitivul utilizează tehnologia de declanșare termomagnetică, care oferă protecție atât împotriva scurtcircuitelor, cât și a suprasarcinii. Dispozitivul are un curent nominal de 13 A la o temperatură ambiantă de 25 °C și oferă capacități de întrerupere diferite la niveluri de tensiune diferite: 20 kA la 110 V DC, 10 kA la 220 V CC și 6 kA la 250 V CC, în conformitate cu standardele IEC 60947-2 și EN 60947-2. Caracteristica de declanșare C este ideală pentru sarcini inductive și capacitive, precum și pentru aplicații standard în care pot apărea curenți de pornire medii. Întrerupătorul Acti9 C60H-DC are o tensiune nominală de funcționare de 250 V CC, o tensiune de izolare de 500 V CC și o tensiune de rezistență la impulsuri de 6 kV. Are o capacitate nominală variabilă de întrerupere a scurtcircuitului (Ics) la diferite niveluri de tensiune DC: 15 kA (75%) la 110 V DC, 7,5 kA (75%) la 220 V DC și 4,5 kA (75%) la 250 V DC. Categoria sa de aplicare este „A” conform IEC/EN 60947-2 și este, de asemenea, adecvat pentru izolare. Întrerupătorul are un indicator de poziție al comutatorului care arată clar starea PORNIT/OPRIT și poate fi blocat în poziția OPRIT (cu un lacăt) pentru o siguranță sporită. Întrerupătorul C60H-DC are o metodă de montare fixă, poate fi montat pe o șină DIN simetrică de 35 mm și este compatibil cu șinele standard cu conectori atât în partea superioară, cât și în partea inferioară. Pasul său de 9 mm este 2, ceea ce ajută la economisirea spațiului în timpul instalării. Este montat într-o carcasă albă și cântărește doar 0,128 kg. Durata sa de viață mecanică este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 3.000 de cicluri la L/R = 2 ms. Întrerupătorul are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare de la -40 °C la +85 °C, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Dispozitivul este, de asemenea, ecologic, deoarece ambalajul său este fabricat din carton reciclat și nu conține materiale plastice de unică folosință.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61509 - întrerupător miniatural, 1P, C, 13A, 250VDC date tehnice
Caracteristici generale
Producător: Schneider Electric
Familia de produse: Acti9
Denumirea produsului: Acti9 C60H-DC
Tipul produsului: Întrerupător miniatural
Denumire scurtă: C60H-DC
Aplicație: Distribuție
Număr articol: A9N61509
Caracteristici electrice
Număr de poli: 1P
Număr de poli protejați: 1
Curent nominal: 13 A la 25 °C
Tip rețea: CC
Tehnologie de declanșare: Termomagnetică
Curba de declanșare: C
Capacitate de rupere:
10 kA Icu 220 V DC (EN/IEC 60947-2)
6 kA Icu 250 V DC (EN/IEC 60947-2)
20 kA Icu 110 V DC (EN/IEC 60947-2)
Categorie de aplicare: Categoria A (EN/IEC 60947-2)
Adecvat pentru izolare: Da (EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V DC
Capacitate nominală de rupere la scurtcircuit:
15 kA 75% 110 V c.c. (EN/IEC 60947-2)
4,5 kA 75% 250 V c.c. (EN/IEC 60947-2)
7,5 kA 75% 220 V c.c. (EN/IEC 60947-2)
Tensiune nominală de izolare: 500 V c.c. (EN/IEC 60947-2)
Tensiune nominală de rezistență la impulsuri: 6 kV (EN/IEC 60947-2)
Caracteristici mecanice
Indicator de poziție comutator: Da
Tip de comandă: Comutator cu pârghie
Indicație locală:Indicație ON/OFF
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: standard
Pas de 9 mm: 2
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3.000 de cicluri L/R = 2 ms
Blocabil: Da
Opțiuni de închidere: În poziția O
Cuplu de strângere: Circuit: 2,5 N·m deasupra sau dedesubt
Protecție împotriva curentului de defect: Niciuna
Caracteristici de mediu
Grad de contaminare: 3 (EN/IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (IEC 60068-2)
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
