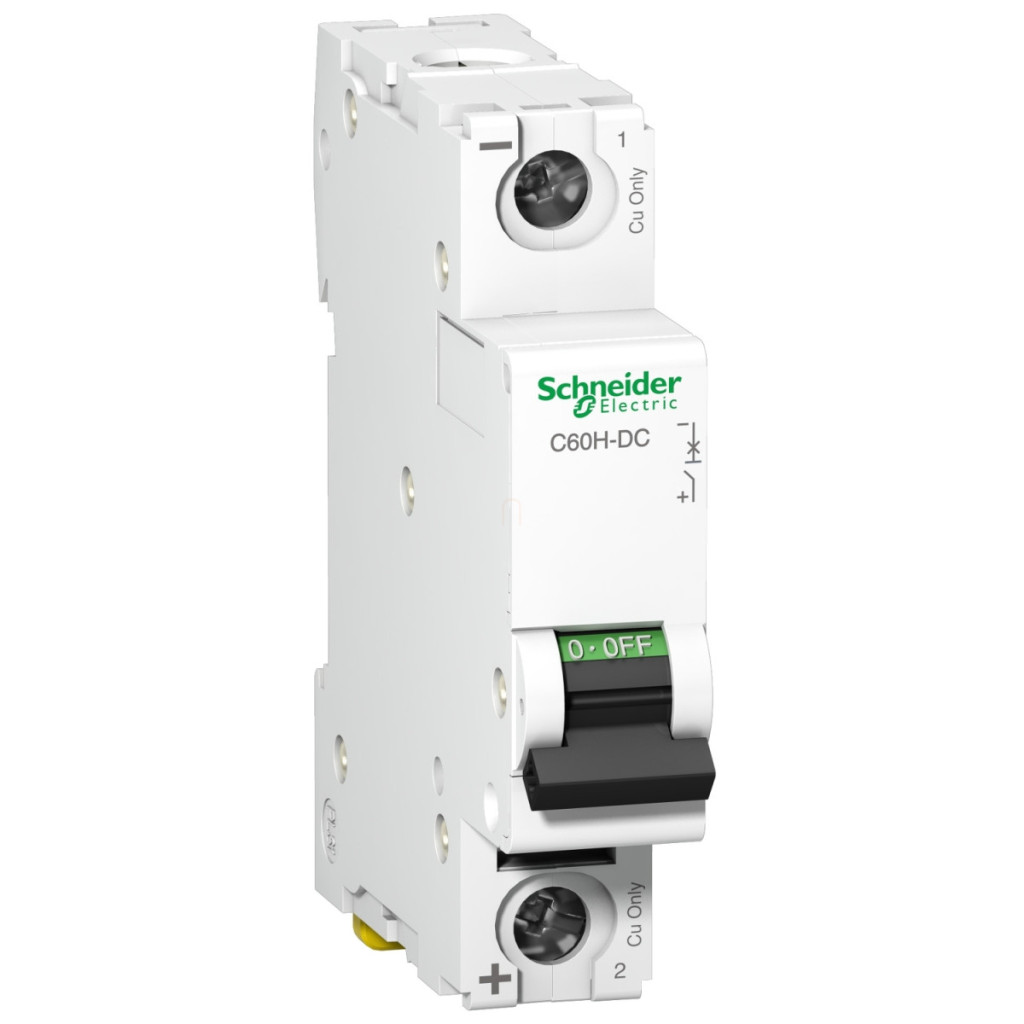

Întrerupătorul miniatural Acti9 C60H-DC este un produs excelent din gama profesională de produse de protecție DC a Schneider Electric, special conceput pentru protejarea rețelelor DC. Întrerupătorul miniatural are un design cu 1 pol (1P), un curent nominal de 20 A și o caracteristică C, ceea ce îl face alegerea ideală pentru sistemele cu un nivel de tensiune de 250 V DC. Produsul respectă cele mai înalte standarde de calitate și siguranță și îndeplinește cerințele IEC 60947-2 și EN 60947-2. Întrerupătorul miniatural C60H-DC are o capacitate de întrerupere de 6 kA la 250 V DC, în timp ce la 220 V DC această valoare este de 10 kA, iar la 110 V DC oferă o capacitate de întrerupere remarcabilă de 20 kA. Acest lucru îl face ideal pentru protejarea diverselor sisteme de curent continuu, în special în aplicații fotovoltaice (PV), centre de date și rețele industriale de curent continuu. Produsul utilizează tehnologia de declanșare termomagnetică, care oferă o protecție fiabilă atât împotriva suprasarcinii, cât și a scurtcircuitelor. Dispozitivul indică în mod clar starea sa de comutare (afișaj ON/OFF) și poate fi blocat în poziția oprit (O) pentru o siguranță suplimentară. Întrerupătorul miniatural C60H-DC poate fi montat pe o șină DIN standard de 35 mm și, datorită designului său superior sau inferior, este compatibil cu șinele combinate standard și blocurile de distribuție. Cuplul de strângere pentru conexiunile circuitului de curent ridicat este de 2,5 Nm. Întrerupătorul miniatural Schneider Electric A9N61512 oferă o durabilitate mecanică remarcabilă, cu 20.000 de cicluri de comutare, și garantează 3.000 de operațiuni de comutare electrică cu o sarcină de L/R = 2 ms. Produsul are o gamă largă de temperaturi de funcționare (-25...+70 °C), ceea ce permite utilizarea sa în condiții de mediu extreme. Tensiunea de izolare este de 500 V CC, în timp ce rezistența nominală la tensiune de impuls este de 6 kV, ceea ce asigură proprietăți excelente de izolare electrică. Dispozitivul A9N61512 aparține categoriei A conform standardelor EN 60947-2 și IEC 60947-2 și este potrivit pentru izolare, ceea ce îi sporește posibilitățile de aplicare.
Date tehnice privind întrerupătorul miniatural Schneider Electric Acti9 C60H-DC
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 C60H-DC
Tipul produsului: Întrerupător automat miniatural (MCCB)
Denumire scurtă: C60H-DC
Aplicație: Distribuție
Poli: 1P (1 pol)
Număr de poli protejați: 1
Curent nominal: 20 A la 25 °C
Tip de rețea: DC (curent continuu)
Tehnologie de declanșare: Termomagnetică
Curbă de declanșare: C
Capacitate de rupere
10 kA Icu la 220 V DC (conform EN 60947-2 și IEC 60947-2)
6 kA Icu la 250 V DC (conform EN 60947-2 și IEC 60947-2)
20 kA Icu la 110 V DC (conform EN 60947-2 și IEC 60947-2)
Categorie de utilizare: Categoria A (conform EN 60947-2 și IEC 60947-2)
Adecvat pentru izolare: Da (conform IEC 60947-2 și EN 60947-2)
Informații suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare: 250 V c.c.
Capacitate nominală de întrerupere:
15 kA 75% 110 V c.c. (EN/IEC 60947-2)
4,5 kA 75% 250 V c.c. (EN/IEC 60947-2)
7,5 kA 75% 220 V c.c. (EN/IEC 60947-2)
Tensiune nominală de izolare: 500 V c.c. (IEC/EN 60947-2)
Tensiune nominală de rezistență la impulsuri: 6 kV (EN/IEC 60947-2)
Indicarea stării de comutare: Da
Mod de control: Comutator basculant
Informații privind instalarea
Indicator local: Indicator ON/OFF
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu șina combinată și blocul de distribuție: Sus sau jos: standard
Pas de 9 mm: 2
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3000 cicluri L/R = 2 ms
Blocabilitate: Blocabil
Opțiuni de blocare: În poziția O
Cuplu de strângere: Circuit de curent înalt: 2,5 N.m superior sau inferior
Protecție împotriva defectelor la împământare: Niciuna
Caracteristici de mediu
Grad de contaminare: 3 (conform EN/IEC 60947-2)
Categorie de supratensiune: IV
Proiectare tropicală: 2 (conform IEC 60068-2)
Altitudine de funcționare: 2000 m
Intervalul temperaturii ambientale (funcționare): -25...70 °C
Intervalul temperaturii ambientale (depozitare): -40...85 °C
