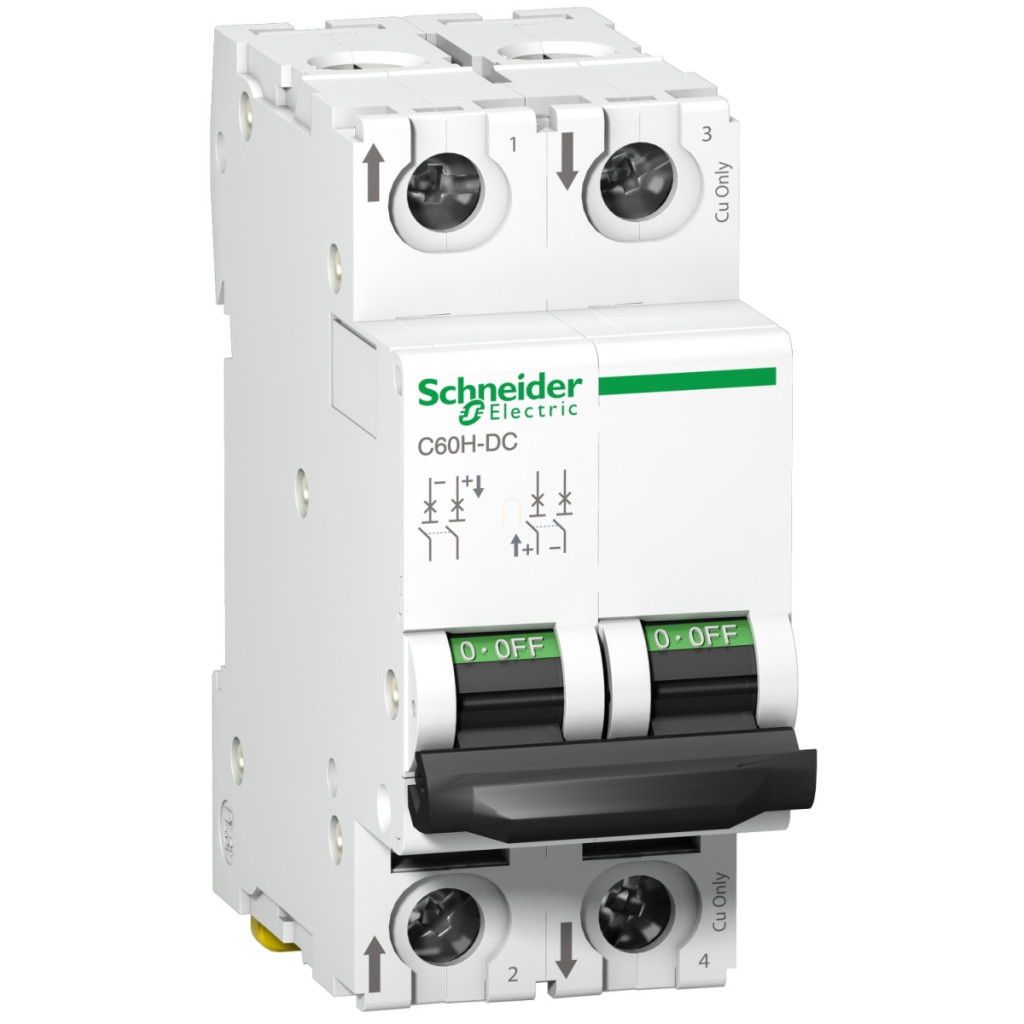

Întrerupătorul miniatural Acti9 C60H-DC (MCCB) este un dispozitiv de protecție de calitate superioară produs de Schneider Electric, special conceput pentru protejarea circuitelor de curent continuu (CC). Modelul A9N61523, cu caracteristici C și 2 poli, are un curent nominal de 3 A și o capacitate de întrerupere de 6 kA la 500 V CC, conform standardului IEC/EN 60947-2. Acest dispozitiv compact este ideal pentru protecția împotriva supracurentului în sistemele de energie solară, stațiile de încărcare a vehiculelor electrice, centrele de date și alte aplicații cu curent continuu. Întrerupătorul miniatural C60H-DC dispune de tehnologie de declanșare termomagnetică, care oferă protecție fiabilă atât împotriva suprasarcinii, cât și a scurtcircuitului. Caracteristica curbei C înseamnă că dispozitivul se declanșează imediat la 5-10 ori curentul nominal, ceea ce este ideal pentru sarcini inductive și aplicații în care se pot aștepta impulsuri de curent de pornire mai mari. Întrerupătorul miniatural are o tensiune nominală de funcționare de 500 V CC și o tensiune nominală de rezistență la impuls de 6 kV. Tensiunea de izolare este, de asemenea, de 500 V CC. Capacitatea mare de întrerupere la diferite niveluri de tensiune demonstrează versatilitatea dispozitivului: 20 kA la 220/250 V CC, 10 kA la 440 V CC și 6 kA la 500 V CC (conform IEC/EN 60947-2). Capacitatea nominală de rupere (Ics) este de 75% din Icu, ceea ce este deosebit de important în aplicațiile în care dispozitivul trebuie să continue să funcționeze în mod fiabil după rupere. Disjunctorul miniatural Acti9 C60H-DC are, de asemenea, o funcție de deconectare în conformitate cu IEC/EN 60947-2, care permite întreținerea și service-ul în condiții de siguranță. Dispozitivul are o serie de caracteristici practice în ceea ce privește instalarea și utilizarea. Poate fi montat pe o șină DIN simetrică de 35 mm și este compatibil cu șinele combinate standard și blocurile de distribuție, atât deasupra, cât și dedesubt. Are un indicator de poziție a contactului, indicare locală ON/OFF și o manetă de comutare pentru operare manuală. Maneta comutatorului poate fi blocată în poziția O (oprit), sporind astfel siguranța în timpul întreținerii. Cuplul de strângere al punctelor de conectare de pe partea circuitului este de 2,5 Nm. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 3.000 de cicluri la L/R = 2 ms. Acti9 C60H-DC poate fi utilizat, de asemenea, într-o gamă largă de medii de funcționare. Poate fi utilizat la temperaturi ambientale cuprinse între -25 și +70 °C și depozitat la temperaturi cuprinse între -40 și +85 °C. Are un grad de poluare de 3 conform IEC/EN 60947-2, categoria de supratensiune IV, tropicalizare 2 conform IEC 60068-2 și poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării. Dispozitivul este de culoare albă și are o greutate netă de 0,256 kg.
Date tehnice întrerupător miniatural Acti9 C60H-DC
Caracteristici generale
Denumirea produsului: Acti9 C60H-DC
Număr articol: A9N61523
Tip produs: Întrerupător miniatural
Denumire scurtă dispozitiv: C60H-DC
Domeniu de aplicare: Distribuție
Parametri tehnici
Descrierea polilor: 2P
Număr de poli protejați: 2
Curent nominal [In]: 3 A la 25 °C
Tip de rețea: DC
Tehnologie unitate de declanșare:Termomagnetic Cod curba: C Capacitate de întrerupere: - 10 kA Icu la 440 V DC (conform EN/IEC 60947-2)- 6 kA Icu la 500 V DC (conform EN/IEC 60947-2)
- 20 kA Icu la 220/250 V DC (conform GB 14048.2/IEC 60947-2)
Categorie de utilizare: Categoria A (conform EN/IEC 60947-2)
Deconectabilitate: Da (conform EN/IEC 60947-2)
Standarde: EN 60947-2, IEC 60947-2
Date suplimentare
Frecvența rețelei: 50/60 Hz
Tensiune nominală de funcționare [Ue]: 500 V CC
Capacitate nominală de întrerupere [Ics]:
- 15 kA 75% la 220/250 V CC (conform EN/IEC 60947-2)
- 4,5 kA 75% la 500 V c.c. (conform EN/IEC 60947-2)
- 7,5 kA 75% la 440 V c.c. (conform EN/IEC 60947-2)
Tensiune nominală de izolație [Ui]: 500 V c.c. (conform EN/IEC 60947-2)
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV (conform EN/IEC 60947-2)
Caracteristici fizice și manipulare
Indicator de poziție contact: Da
Tip de comandă: Braț basculant
Indicație locală: Indicator ON/OFF
Metodă de montare: Fixă
Suprafață de montare: Șină DIN simetrică de 35 mm
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: standard
Pas de 9 mm: 4
Greutate netă: 0,256 kg
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3.000 de cicluri L/R = 2 ms
Blocabil: Blocabil
Descrierea opțiunilor de blocare: În poziția O (oprit)
Cuplu de strângere: Circuit: 2,5 N.m deasupra sau dedesubt
Parametri de mediu
Grad de contaminare: 3 (conform EN/IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (conform IEC 60068-2)
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
