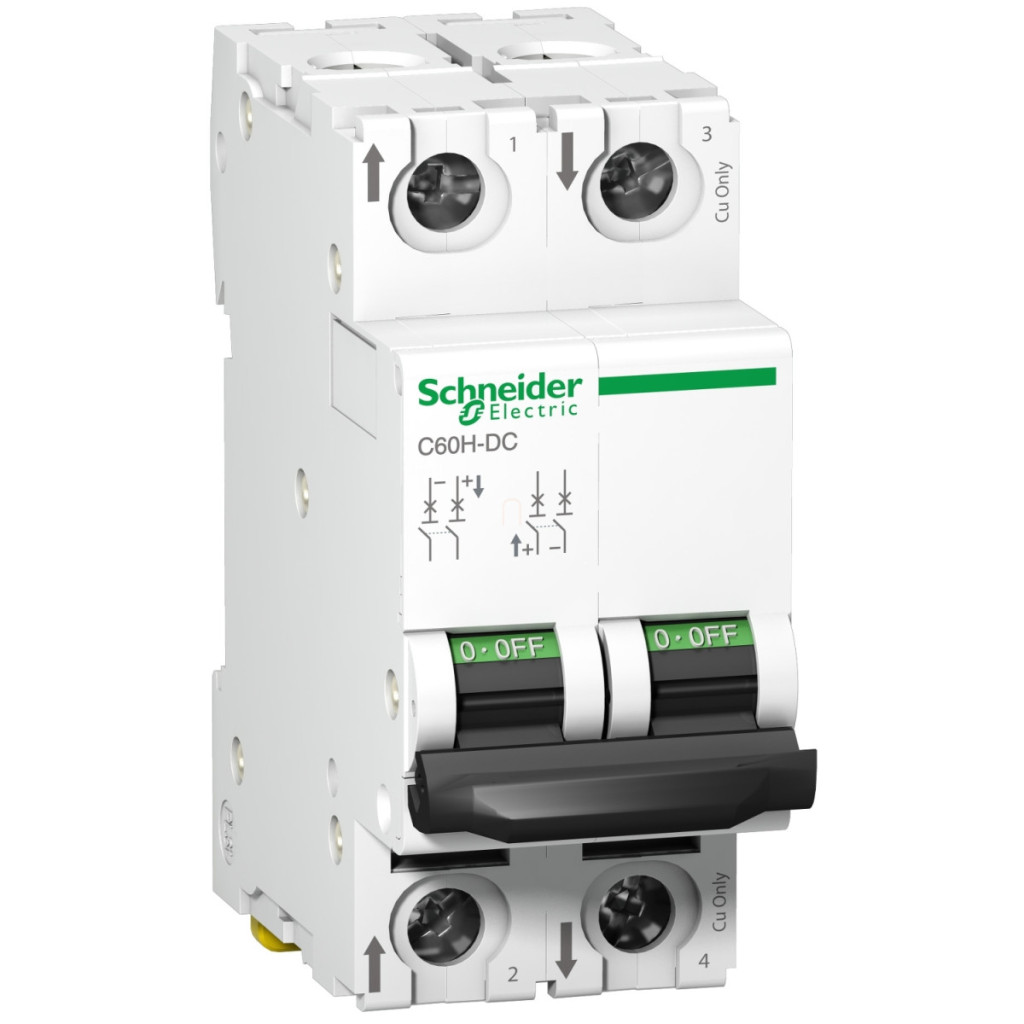

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61526 - întrerupător automat miniatural, 2P, C, 6A, 500 VCC

Lățime: 36 mm

Lungime: 85 mm

Înălțime: 75 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61526 - întrerupător automat miniatural, 2P, C, 6A, 500 VCC

Name: Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61526 - întrerupător automat miniatural, 2P, C, 6A, 500 VCC
Brand: Schneider Electric Zrt.
SKU: 3606480424267
Price: 172.02 RON
Availability: InStock

172,02 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Acti9 C60H-DC

Întrerupător mic

Întrerupătorul miniatural Acti9 C60H-DC este dispozitivul de protecție premium al Schneider Electric, special conceput pentru aplicații de curent continuu. Întrerupătorul miniatural A9N61526 cu 2 poli (2P) are un curent nominal de 6 amperi și o caracteristică C, oferind protecție optimă împotriva supracurentului atât în sistemele solare, cât și în alte aplicații de curent continuu. O caracteristică specială a acestui produs este capacitatea sa de întrerupere excepțional de mare: poate întrerupe curenți de scurtcircuit de până la 20 kA la 220-250 V CC, în timp ce o capacitate de întrerupere de 6 kA este garantată la 500 V CC. Acest lucru face ca disjunctorul miniatural C60H-DC să fie ideal pentru sistemele de curent continuu mai mari, unde fiabilitatea și siguranța sunt esențiale. Produsul este conform cu standardele IEC 60947-2 și EN 60947-2, ceea ce garantează o calitate și compatibilitate recunoscute la nivel internațional. Întrerupătorul miniatural C60H-DC funcționează cu tehnologie de declanșare termomagnetică, care oferă protecție dublă: declanșarea termică protejează împotriva suprasarcinii susținute, în timp ce declanșarea magnetică protejează împotriva scurtcircuitelor bruște. Curba C se activează de obicei la 5-10 ori curentul nominal, ceea ce este ideal pentru protejarea motoarelor de curent continuu, a secțiunilor de cablu mai lungi și a rețelelor generale de distribuție de curent continuu. Clasa A asigură o funcționare precisă în medii de curent continuu. O caracteristică deosebit de avantajoasă este faptul că este potrivit pentru izolare, ceea ce înseamnă că poate fi utilizat și ca întrerupător principal în scopuri de întreținere. Întrerupătorul miniatural Schneider Electric Acti9 C60H-DC are o tensiune nominală de funcționare de 500 V c.c. și o tensiune de izolație de 500 V c.c. Tensiunea sa de rezistență este de 6 kV, ceea ce oferă o protecție excelentă împotriva tranzitorilor. Caracteristicile tehnice speciale ale produsului includ, de asemenea, o durată de viață mecanică și electrică remarcabilă: 20.000 de cicluri mecanice și 3.000 de operațiuni de comutare electrică (cu parametrul L/R = 2 ms). Indicatorul de poziție al contactului și indicatorul de stare ON/OFF arată în mod clar starea dispozitivului, sporind astfel siguranța operațională. Un avantaj suplimentar al dispozitivului este posibilitatea de a-l bloca în poziția oprit (O), ceea ce ajută la efectuarea lucrărilor de întreținere în condiții de siguranță. Designul său permite montarea pe o șină DIN standard de 35 mm și este, de asemenea, compatibil cu șine combinate și blocuri de distribuție. Terminalele de conectare trebuie strânse la un cuplu de 2,5 Nm pentru a asigura o conexiune electrică sigură. Dispozitivul este operațional într-un interval larg de temperaturi (-25 până la +70 °C) și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Aceste caracteristici fac ca disjunctorul miniatural C60H-DC să fie extrem de versatil, fiind alegerea ideală pentru protejarea parcurilor solare, a sistemelor de stocare a energiei în baterii, a stațiilor de încărcare, a rețelelor industriale de curent continuu, a sistemelor de telecomunicații și a altor infrastructuri critice de curent continuu.

Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61526 - întrerupător automat miniatural, 2P, C, 6A, 500VDC date tehnice

Caracteristici principale ale produsului

Familia de produse: Acti9

Denumirea produsului: Acti9 C60H-DC

Tipul produsului: Întrerupător automat miniatural (MCB)

Denumire scurtă: C60H-DC

Domeniu de aplicare: Distribuție

Număr de poli: 2P

Număr de poli protejați: 2

Curent nominal: 6 A la 25 °C

Tip rețea: CC (curent continuu)

Tehnologie de declanșare:Termomagnetică Caracteristici: C Capacitate de întrerupere: 10 kA Icu la 440 V DC (conform EN 60947-2 și IEC 60947-2)p>

6 kA Icu la 500 V DC (conform EN 60947-2 și IEC 60947-2)

20 kA Icu la 220 V DC (conform GB 14048.2 și IEC 60947-2)

20 kA Icu la 250 V CC (conform GB 14048.2 și IEC 60947-2)

Parametri nominali de funcționare

Categorie de utilizare: Categoria A (conform EN 60947-2 și IEC 60947-2)

Adecvat pentru izolare: Da (conform IEC 60947-2 și EN 60947-2)

Standarde: EN 60947-2, IEC 60947-2

Tensiune nominală de funcționare: 500 V c.c.

Parametri nominali de performanță

Capacitate nominală de rupere:

15 kA la 75% la 220 V c.c. (conform EN 60947-2 și IEC 60947-2) 15 kA 75% la 250 V c.c. (conform EN 60947-2 și IEC 60947-2) 4,5 kA 75% Tensiune de 500 V CC (conform EN 60947-2 și IEC 60947-2)

7,5 kA 75% 440 V c.c. (conform EN 60947-2 și IEC 60947-2)

Tensiune nominală de izolație: 500 V c.c. (conform IEC 60947-2 și EN 60947-2)

Tensiune nominală de rezistență la impulsuri: 6 kV (conform EN 60947-2 și IEC 60947-2)

Caracteristici mecanice

Indicarea poziției contactului: Da

Tip de comandă: Manetă de comutare

Indicator local:Indicare ON/OFF

Metodă de montare: Fixă

Montare: Șină DIN simetrică de 35 mm

Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: standard

Pas de 9 mm: 4

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 3.000 de cicluri L/R = 2 ms

Opțiune de blocare: Poate fi securizat cu un dispozitiv de blocare

Descrierea opțiunilor de montare: În poziția O

Cuplu de strângere: Circuit: 2,5 N.m deasupra sau dedesubt

Protecție împotriva defectelor la împământare: Niciuna

Caracteristici de mediu

Grad de contaminare: 3 (conform EN 60947-2 și IEC 60947-2)

Categorie de supratensiune: IV

Tropicalizare: 2 (conform IEC 60068-2)

Altitudine de funcționare: 2000 m

Temperatura ambiantă de funcționare: -25...70 °C

Temperatura ambiantă de depozitare: -40...85 °C

Date

Lățime

36 mm

Lungime

85 mm

Înălțime

75 mm

EAN prezentat

3606480424267

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

225 g/bucată

Numar articol

3606480424267
