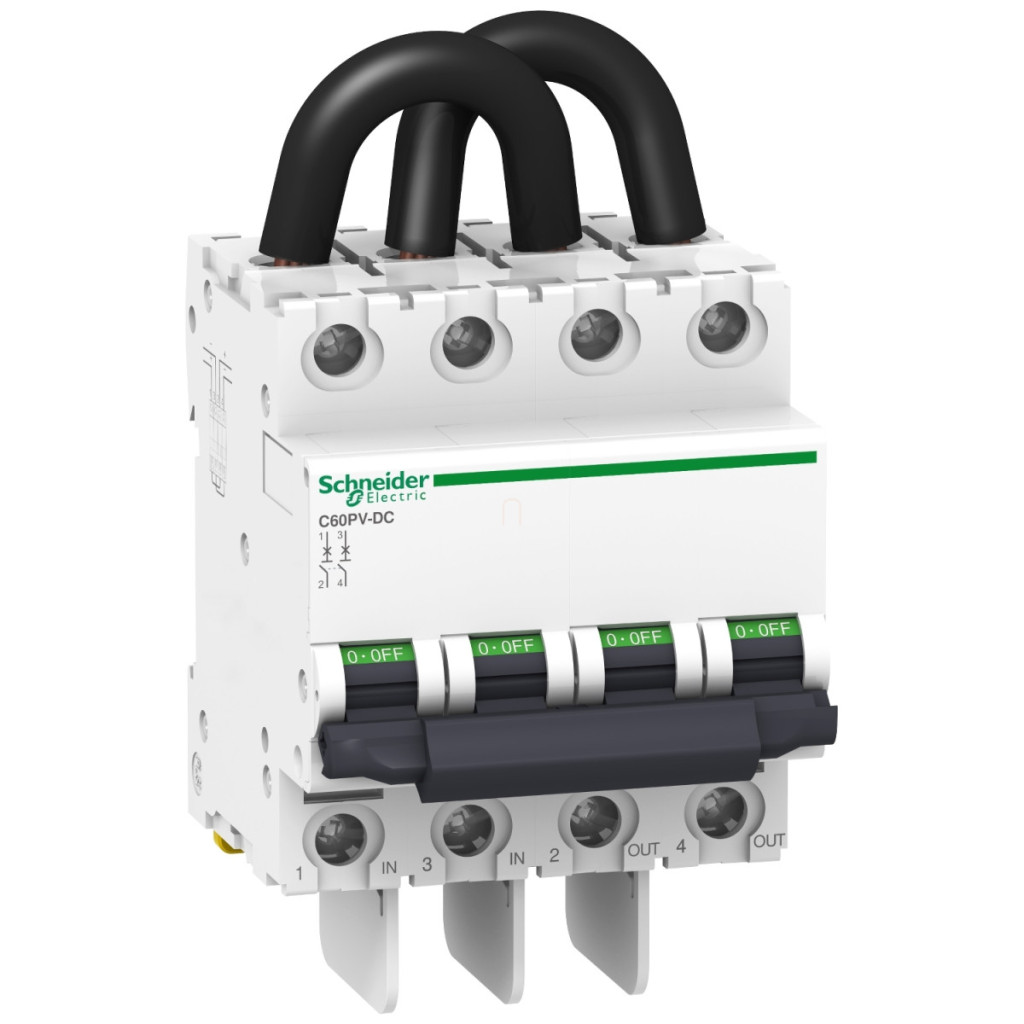

Întrerupătorul miniatural Acti9 C60PV-DC este soluția fiabilă de protecție a Schneider Electric pentru sistemele de curent continuu, în special pentru aplicațiile solare. Produsul are un design cu 2 poli, un curent nominal de 16 A și o caracteristică B, fiind ideal pentru a oferi protecție precisă și rapidă în rețelele de curent continuu, cum ar fi sistemele de energie solară. Întrerupătorul miniatural Schneider Electric A9N61651 are parametri tehnici remarcabili: tensiune nominală de funcționare de 800 V CC, capacitate de întrerupere de 1,5 kA la 800 V CC și capacitate de întrerupere de 3 kA la 650 V CC. Produsul este clasificat în categoria A conform EN/IEC 60947-2 și este, de asemenea, adecvat pentru izolare. Limita de declanșare magnetică este de 5,5 ori curentul nominal, ceea ce oferă o protecție adecvată împotriva supracurentului. Un avantaj special este faptul că funcționează fără sensibilitate la polaritate, astfel încât poate întrerupe curentul în ambele direcții, ceea ce înseamnă siguranță ridicată în sistemele de curent continuu. Întrerupătorul miniatural C60PV-DC are multe caracteristici practice, cum ar fi un indicator de poziție al comutatorului, funcționare cu comutator și opțiunea de blocare în poziția oprit. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și are dimensiunile de 132,7 mm înălțime, 72 mm lățime și 77,4 mm adâncime. Produsul este de culoare albă și are o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 1.500 de cicluri (L/R = 2 ms). Conectarea se face prin blocuri terminale de tip tunel, care permit conectarea cablurilor rigide de 1-25 mm² și flexibile de 1-16 mm², și are, de asemenea, cabluri pre-cablate în partea din față. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 2,5 Nm. Întrerupătorul miniatural Schneider Electric Acti9 C60PV-DC poate fi utilizat atât în medii rezidențiale, cât și în medii comerciale. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Dispozitivul este certificat conform EN/IEC 60947-2, are un grad de poluare de 2 și funcționează în mod fiabil la 55 °C, chiar și la o umiditate relativă de 95%. Produsul are o tensiune de izolare de 1000 V CC și o rezistență la tensiune de impuls de 6 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor.
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61651 - întrerupător miniatural, 2P, B, 16A, 800VDC date tehnice
Caracteristici principale
Familia de produse: C60
Tipul produsului: Întrerupător automat miniatural
Denumire scurtă: C60PV-DC
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: DC
Caracteristică de declanșare: B
Categorie de utilizare: Categoria A conform EN/IEC 60947-2
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Date suplimentare
Curent nominal [In]: 16 A
Cădere de tensiune: 648 mV, 40,5 mOhm, 10,4 W, 16 A
Tensiune nominală de funcționare [Ue]: 800 V CC
Limită de declanșare magnetică: 5,5 x In
Capacitate de întrerupere: 3 kA Icu la 650 V CC, 1,5 kA Icu la 800 V CC
Capacitate nominală de rupere [Ics]: 1,5 kA 100% - 800 V CC, 3 kA 100% - 650 V CC
Tensiune nominală de izolare [Ui]: 1000 V CC
Tensiune nominală de impuls [Uimp]: 6 kV
Sensibilitate la polaritate: Nu (poate proteja împotriva curentului bidirecțional)
Indicator poziție comutator: Da
Tip de funcționare: Balansier
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pasi de 9 mm: 8
Înălțime: 132,7 mm
Lățime: 72 mm
Adâncime: 77,4 mm
Culoare: Alb
Proprietăți mecanice și electrice
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 1.500 de cicluri L/R = 2 ms
Descrierea opțiunilor de fixare: Blocabil în poziția OFF
Conexiuni - blocuri terminale: Bloc terminal tunel (partea inferioară) 1...25 mm² rigid, Bloc terminal tunel (partea inferioară) 1...16 mm² flexibil, cablu pre-cablate (partea superioară)
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 2,5 N.m
Segment de piață: Rezidențial, comerț cu amănuntul
Cod de compatibilitate: C60PV-DC
Condiții de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 2
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -25...70°C
Temperatura ambiantă în timpul depozitării: -40...85°C
