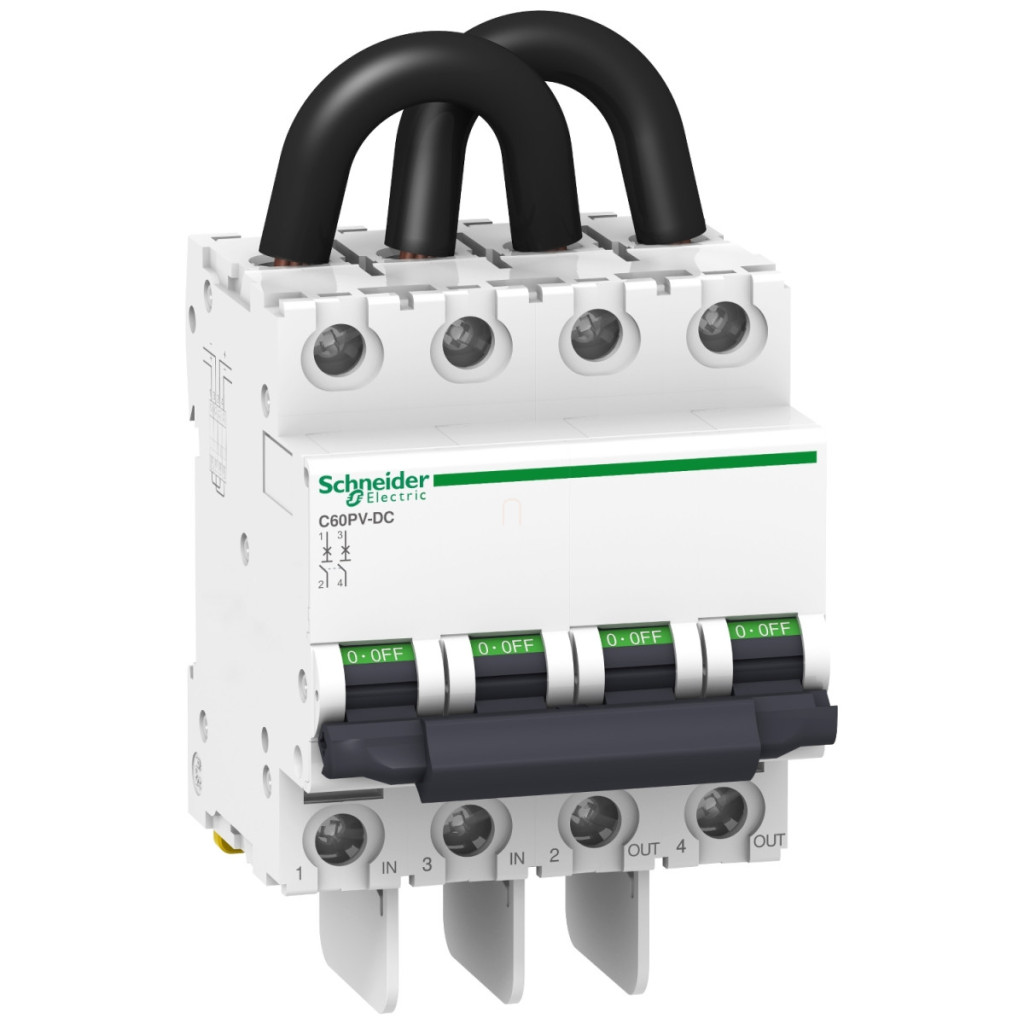

Întrerupătorul miniatural Acti9 C60PV-DC este un dispozitiv de protecție împotriva supracurentului de înaltă calitate produs de Schneider Electric, conceput special pentru aplicații cu curent continuu (CC). Acest întrerupător de circuit cu 2 poli, caracteristică B, cu o putere nominală de 20 A, este alegerea ideală pentru protejarea sistemelor de energie solară, a sistemelor de stocare a bateriilor și a altor aplicații cu curent continuu, atât în instalații rezidențiale, cât și în instalații comerciale mici. Întrerupătorul miniatural C60PV-DC, cu numărul de piesă A9N61652, are o tensiune nominală de funcționare de 800 V CC și oferă o capacitate de întrerupere de 1,5 kA în acest interval. Capacitatea de întrerupere este mai mare la 650 V DC, ajungând la 3 kA, ceea ce indică versatilitatea produsului. Datorită curbei de declanșare caracteristice B, declanșatorul magnetic funcționează la 5,5 ori curentul nominal, oferind o protecție adecvată împotriva supracurentului și scurtcircuitelor, minimizând în același timp posibilitatea declanșărilor false. Disjunctorul miniatural C60PV-DC are caracteristici tehnice remarcabile: designul său insensibil la polaritate permite protecția împotriva curenților bidirecționali, ceea ce este deosebit de util în sistemele de energie solară. Este extrem de ușor de instalat: poate fi fixat pe o șină DIN simetrică de 35 mm și ocupă 8 x 9 mm pe șină. Dispozitivul este alb, compact (înălțime: 132,7 mm, lățime: 72 mm, adâncime: 77,4 mm) și echipat cu un indicator de stare de comutare pentru o funcționare sigură. Poate fi controlat cu un comutator basculant și poate fi blocat în poziția oprit, ceea ce sporește siguranța în timpul lucrărilor de întreținere. Întrerupătorul este conectat cu terminale tunel care pot acomoda cabluri rigide de 1-25 mm² sau cabluri flexibile de 1-16 mm². Pentru conexiunea inferioară, capetele firelor trebuie dezizolate la o lungime de 14 mm, iar cuplul de strângere al șuruburilor este de 2,5 Nm. În partea superioară a dispozitivului se află un cablu pre-cablate. Dispozitivul este proiectat pentru 20.000 de cicluri de comutare mecanică și 1.500 de cicluri de comutare electrică (cele din urmă la L/R = 2 ms), ceea ce asigură o durată lungă de viață. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatură de funcționare -25...+70 °C și temperatură de depozitare -40...+85 °C, chiar și la o umiditate relativă de 95% (la 55 °C).
Schneider Electric Acti 9 C60H - DC, C60PV - DC - A9N61652 - întrerupător automat miniatural, 2P, B, 20A, 800VDC date tehnice
Caracteristici principale
Familia de produse: C60
Tipul produsului: Întrerupător miniatural
Denumire scurtă: C60PV-DC
Poli: 2P
Număr de poli protejați: 2
Tip de rețea: DC
Curba de declanșare: B
Categorie de utilizare: Categoria A conform EN/IEC 60947-2
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Caracteristici tehnice
Curent nominal [In]: 20 A
Cădere de tensiune: 588 mV, 29,4 mOhm, 11,8 W la 20 A
Tensiune nominală de funcționare [Ue]: 800 V CC
Limită de declanșare magnetică: 5,5 x In
Capacitate de rupere: 3 kA Icu la 650 V CC, 1,5 kA Icu la 800 V CC
Capacitate nominală de rupere [Ics]: 1,5 kA 100% - 800 V CC, 3 kA 100% - 650 V CC
Tensiune nominală de izolare [Ui]: 1000 V CC
Tensiune nominală de impuls [Uimp]: 6 kV
Sensibilitate la polaritate: Nu (capabil să protejeze împotriva curentului bidirecțional)
Indicator de stare de comutare: Da
Tip de control: Comutator
Caracteristici de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Lățime modul: 8 x 9 mm
Dimensiuni: Înălțime: 132,7 mm, Lățime: 72 mm, Adâncime: 77,4 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 1500 cicluri L/R = 2 ms
Conexiuni
Opțiuni de montare: Blocare în poziție oprit
Conexiuni - terminale: Terminal tunel (partea inferioară) 1...25 mm² rigid, terminal tunel (partea inferioară) 1...16 mm² flexibil, cablu pre-cablate (sus)
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 2,5 N.m
Aplicație
Segment de piață: Rezidențial, comerț mic
Cod de compatibilitate: C60PV-DC
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 2
Umiditate relativă:95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
