Întrerupătorul miniatural Acti9 C60PV-DC este dispozitivul de protecție de calitate superioară al Schneider Electric, conceput pentru sisteme de curent continuu. A9N61659, un întrerupător miniatural cu 2 poli, 15 A, cu caracteristici B, a fost dezvoltat special pentru sisteme fotovoltaice și alte sisteme de curent continuu cu o tensiune maximă de funcționare de 800 V CC. Acest MCB (întrerupător miniatural) special este alegerea ideală pentru aplicații care necesită protecție DC fiabilă. Una dintre cele mai importante caracteristici ale întrerupătorului miniatural Schneider Electric Acti9 C60PV-DC este capacitatea sa de protecție bidirecțională a curentului - protejează sistemul fără sensibilitate la polaritate, ceea ce este o caracteristică deosebit de valoroasă în sistemele de energie solară. Întrerupătorul cu caracteristică B funcționează la 5,5 ori curentul nominal, oferind o protecție adecvată atât împotriva suprasarcinii, cât și a scurtcircuitului. În conformitate cu standardele profesionale, acesta respectă categoria A a standardului EN/IEC 60947-2 și are o funcție de deconectare care permite instalarea și întreținerea în condiții de siguranță. Parametrii tehnici includ o capacitate de întrerupere de 1,5 kA la 800 V DC și o capacitate de întrerupere de 3 kA la 650 V DC. Dispozitivul are o tensiune de izolare de 1000 V DC și o tensiune de rezistență de 6 kV. Întrerupătorul miniatural Acti9 C60PV-DC A9N61659 are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 1.500 de cicluri (L/R = 2 ms). Produsul are un indicator de stare care indică vizual poziția contactelor și poate fi blocat în poziția oprit pentru a preveni reconectarea accidentală. Dispozitivul este montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 132,7 mm înălțime, 72 mm lățime și 77,4 mm adâncime. Întrerupătorul miniatural ocupă spații modulare de 8 x 9 mm în cutia de distribuție. Se conectează folosind conectori tunel, care sunt potriviți pentru cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere recomandat este de 2,5 Nm. Întrerupătorul miniatural Acti9 C60PV-DC A9N61659 este recomandat în principal pentru aplicații comerciale și rezidențiale, în special pentru protejarea părții de curent continuu a sistemelor de panouri solare. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C) și funcționează fiabil chiar și în condiții de umiditate ridicată (95% umiditate relativă la 55 °C).

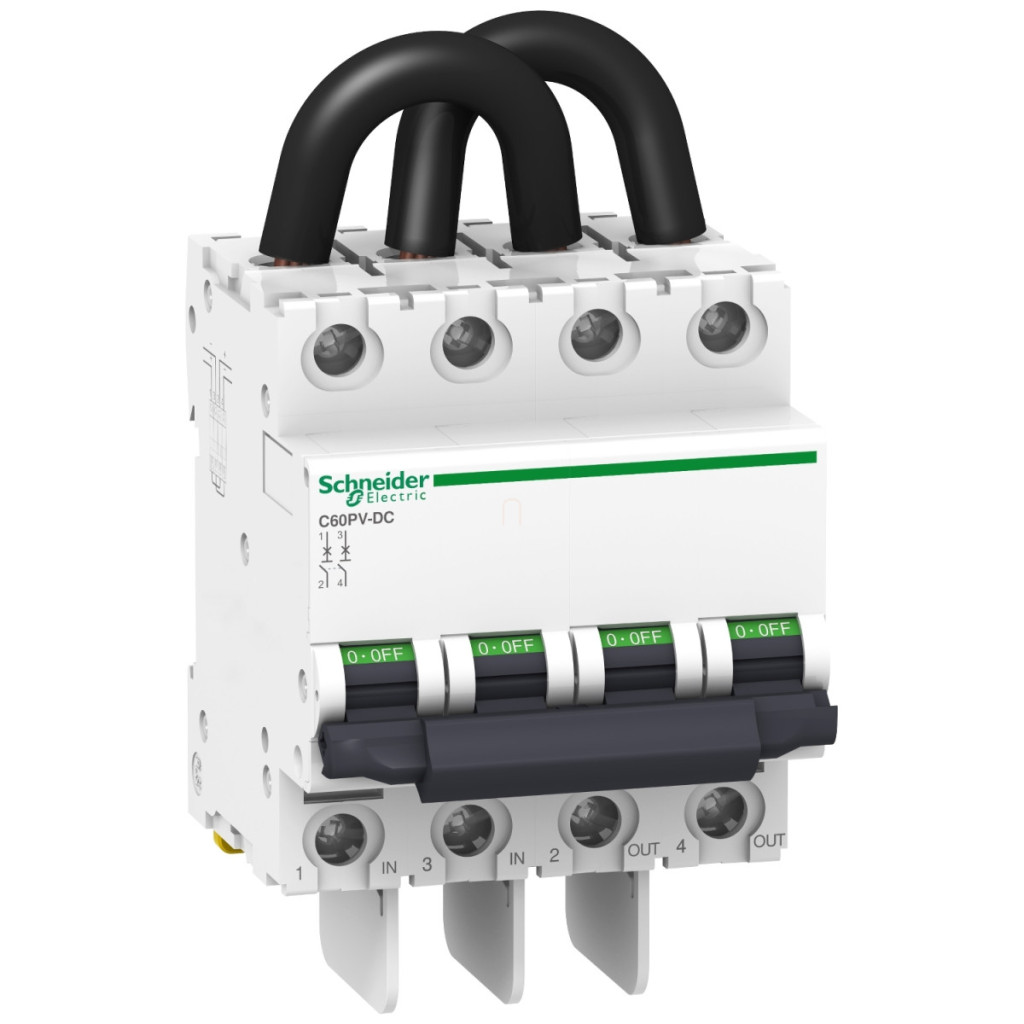

Schneider Electric Acti9 C60H - DC, C60PV - DC - A9N61659 - întrerupător automat miniatural, 2P, B, 15A, 800VDC date tehnice
Caracteristici generale
Familia de produse: C60
Tipul produsului: Întrerupător miniatural
Denumirea scurtă a produsului: C60PV-DC
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: DC (curent continuu)
Caracteristică: B
Categorie de utilizare: Categoria A conform EN/IEC 60947-2
Adecvare pentru deconectare: Da, conform EN/IEC 60947-2
Parametri tehnici
Curent nominal [In]: 15 A
Cădere de tensiune: 600 mV, 40 mOhm, 9 W la 15 A
Tensiune nominală de funcționare [Ue]: 800 V CC
Limită de declanșare magnetică: 5,5 x In
Capacitate de rupere: 3 kA Icu la 650 V CC, 1,5 kA Icu la 800 V CC
Capacitate nominală de rupere [Ics]: 1,5 kA 100% - 800 V c.c., 3 kA 100% - 650 V c.c.
Tensiune nominală de izolare [Ui]: 1000 V c.c.
Tensiune nominală de rezistență la impuls [Uimp]: 6 kV
Sensibilitate la polaritate: Nu (protejează împotriva curentului bidirecțional)
Indicator de poziție a contactului: Da
Caracteristici mecanice
Tip de comandă: Manetă de comutare
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Lățime modul de 9 mm: 8
Înălțime: 132,7 mm
Lățime: 72 mm
Adâncime: 77,4 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 1500 cicluri L/R = 2 ms
Conexiuni
Descrierea opțiunilor de blocare: Opțiune de blocare în poziția OFF
Conexiuni - terminale: Terminal tunel (partea inferioară) 1...25 mm² rigid, terminal tunel (partea inferioară) 1...16 mm² flexibil, cablu pre-cablate (partea superioară)
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 2,5 N.m
Domenii de aplicare
Segment de piață: Comerț cu amănuntul, rezidențial
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
