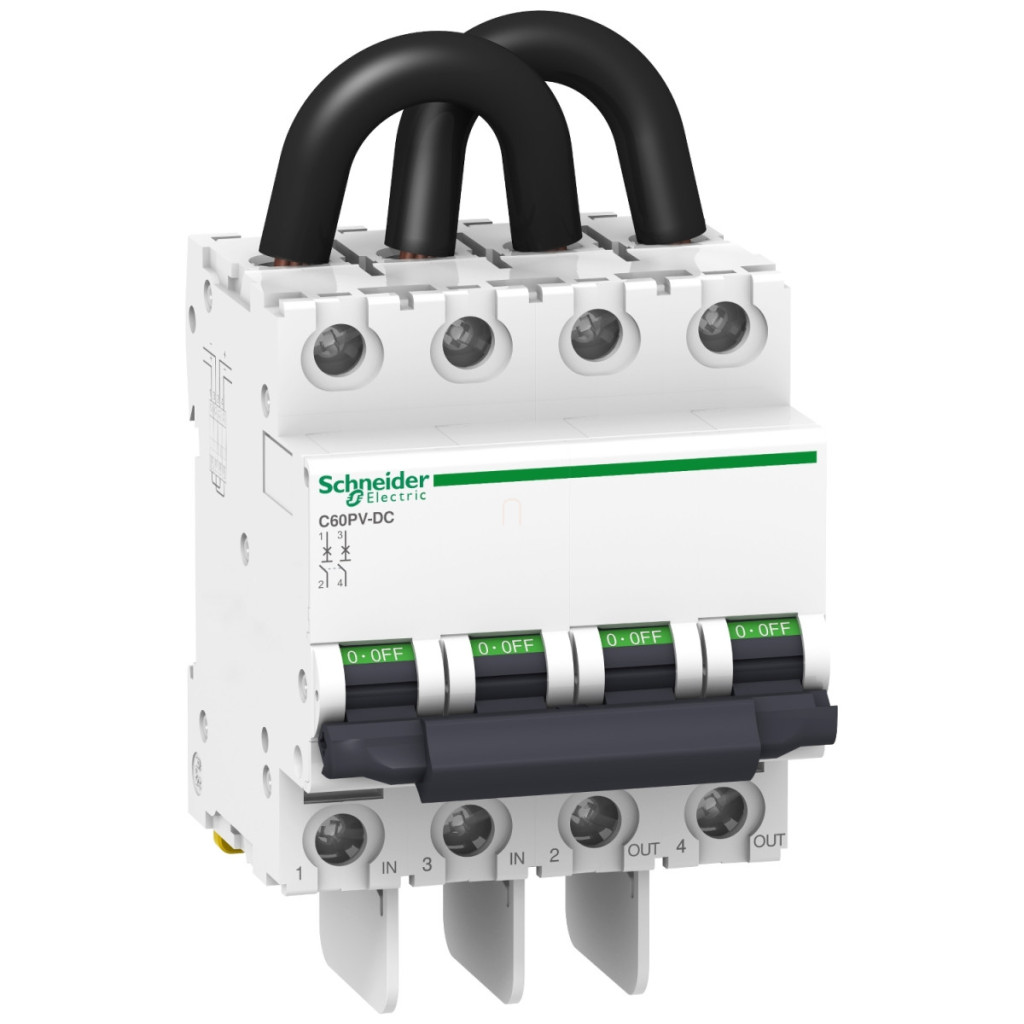

Întrerupătorul miniatural Schneider Electric Acti9 C60PV-DC este un dispozitiv de protecție electrică de înaltă calitate, conceput special pentru sistemele de curent continuu (CC). A9N61660 este alegerea ideală pentru protejarea sistemelor de energie solară, a sistemelor de stocare a bateriilor, a echipamentelor de telecomunicații și a altor aplicații cu curent continuu, unde întreruperea fiabilă a circuitului și siguranța sunt esențiale. Întrerupătorul miniatural 2P (bipolar) C60PV-DC are un curent nominal de 25 A și o caracteristică B, care asigură declanșarea magnetică la 5,5 ori curentul nominal. Produsul are o tensiune nominală de funcționare de 800 V CC și oferă o capacitate de întrerupere de 1,5 kA la acest nivel de tensiune, în timp ce la 650 V CC această valoare este de 3 kA. Comutatorul funcționează fără sensibilitate la polaritate, ceea ce înseamnă că oferă protecție împotriva curentului bidirecțional - acest lucru este deosebit de avantajos în sistemele de curent continuu, unde direcția curentului nu este întotdeauna clară. Caracteristicile tehnice ale întrerupătorului miniatural Schneider Electric Acti9 C60PV-DC includ conformitatea cu standardul EN/IEC 60947-2 și o clasificare de categoria „A”. Produsul are o tensiune de izolare de 1000 V CC și o tensiune de rezistență la impulsuri de 6 kV. Dispozitivul este echipat cu un indicator de poziție al comutatorului care arată clar poziția comutatorului. Instalarea este extrem de simplă: poate fi montat pe o șină DIN standard de 35 mm și ocupă doar 8 unități (pas de 9 mm) în lățime. Dimensiunile produsului sunt 132,7 mm înălțime, 72 mm lățime și 77,4 mm adâncime. Întrerupătorul miniatural C60PV-DC se remarcă prin durabilitate mecanică excepțională, cu 20.000 de cicluri de comutare, în timp ce durata de viață electrică este de 1.500 de cicluri (în condiții L/R = 2 ms). Are opțiuni de conectare flexibile: are un conector tunel în partea inferioară care poate fi utilizat pentru cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm², în timp ce partea superioară este echipată cu un cablu pre-cablate. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 2,5 Nm. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +70 °C, iar gama de temperaturi de depozitare este între -40 °C și +85 °C. Produsul este de culoare albă și cântărește doar 0,545 kg, fiind ușor de manevrat.
Schneider Electric Acti9 C60PV-DC - A9N61660 date tehnice
Caracteristici principale
Familia de produse: C60
Tipul produsului: Întrerupător miniatural
Denumirea scurtă a dispozitivului: C60PV-DC
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: DC
Caracteristică: B
Categorie de utilizare: Categoria „A” conform EN/IEC 60947-2
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Date suplimentare
Curent nominal [In]: 25 A
Cădere de tensiune: 488 mV 19,5 mOhm 12,2 W 25 A
Tensiune nominală de funcționare [Ue]: 800 V CC
Limită de declanșare magnetică: 5,5 × In
Capacitate de întrerupere: 3 kA Icu la 650 V CC, 1,5 kA Icu la 800 V CC
Capacitate nominală de rupere [Ics]: 1,5 kA 100% - 800 V CC, 3 kA 100% - 650 V CC
Tensiune nominală de izolare [Ui]: 1000 V CC
Tensiune nominală de impuls [Uimp]: 6 kV
Sensibilitate la polaritate: Niciuna (protejează împotriva curentului bidirecțional)
Indicator de poziție comutator: Da
Tip de comandă: Braț basculant
Instalare și dimensiuni
Metodă de instalare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Unitate de lățime (pas de 9 mm): 8
Înălțime: 132,7 mm
Lățime: 72 mm
Adâncime: 77,4 mm
Durabilitate și conexiuni
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 1.500 de cicluri L/R = 2 ms
Opțiuni de blocare: Blocabil în poziția OFF cu lacăt
Conexiuni - terminale: Conector tunel (partea inferioară) pentru cablu rigid de 1...25 mm², Conector tunel (partea inferioară) pentru 1...16 mm², cablu pre-conectat (partea superioară)
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 2,5 N·m
Domeniu de aplicare
Segment de piață: Rezidențial, Retail
Cod de compatibilitate: C60PV-DC
Parametri de mediu
Standarde: EN/IEC 60947-2
Grad de poluare: 2
Umiditate relativă: 95% la 55°C
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
