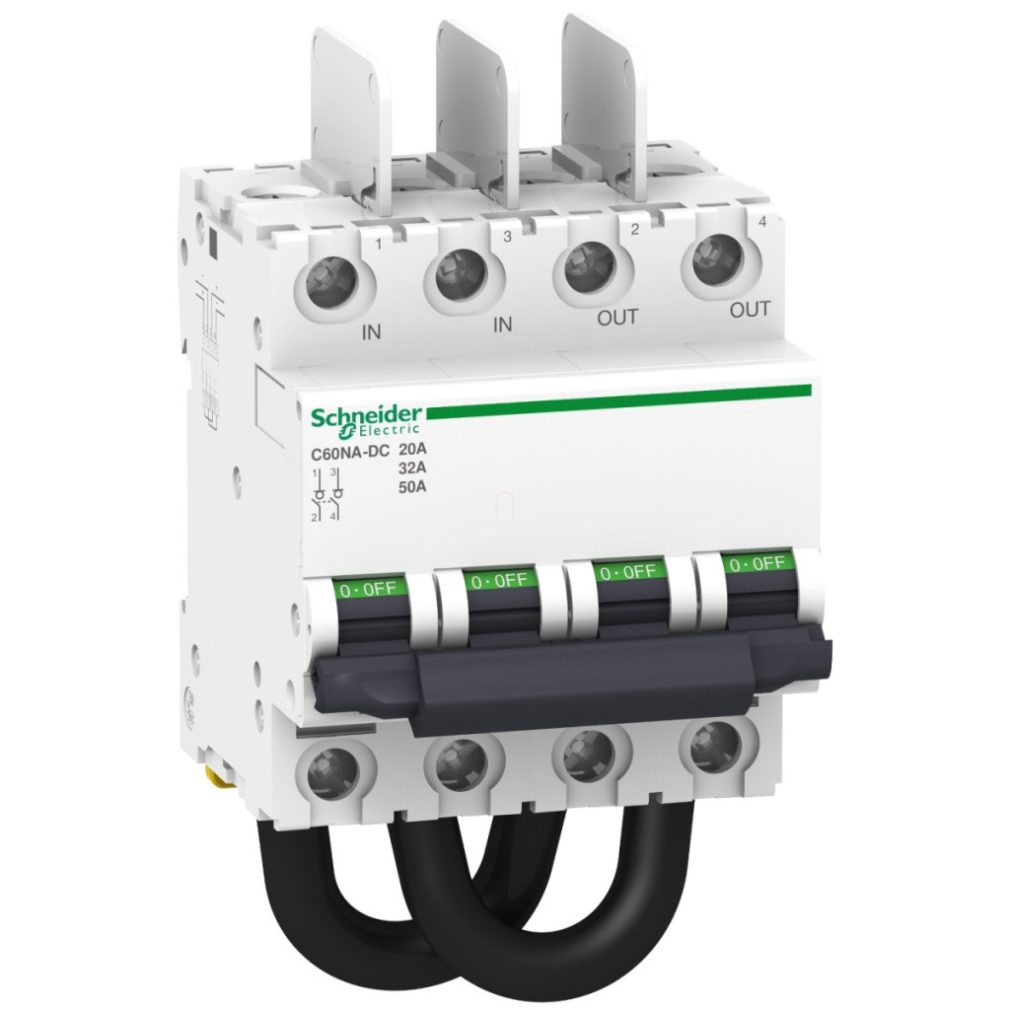

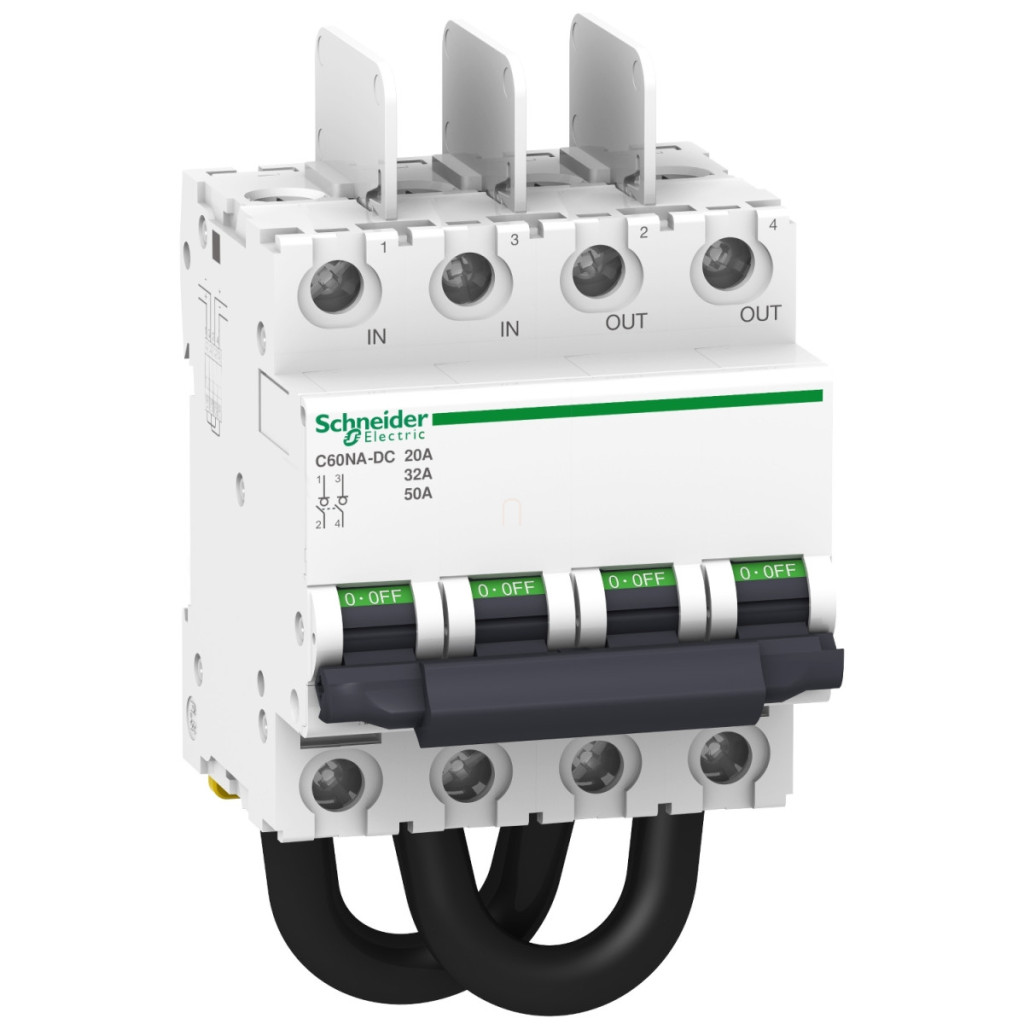

Comutatorul de sarcină Schneider Electric Acti9 C60NADC este un dispozitiv de comutare special conceput pentru sistemele fotovoltaice, oferind o soluție excelentă pentru deconectarea și protecția în siguranță a sistemelor de panouri solare. Acest comutator de deconectare cu 2 poli DC oferă diferite capacități de sarcină pentru a se adapta la niveluri de tensiune variabile: 50A 700VDC, 32A 800VDC și 20A 1000VDC. Aplicarea flexibilă a acestui produs îl face o alegere ideală atât pentru sistemele solare rezidențiale, cât și pentru cele industriale. Comutatorul Schneider Electric Acti9 C60NADC este adecvat pentru izolare în conformitate cu standardul EN/IEC 60947-3, ceea ce înseamnă că poate fi utilizat în siguranță pentru deconectarea completă a alimentării cu energie electrică în timpul lucrărilor de întreținere a sistemelor solare. O caracteristică specială a C60NA-DC este că, datorită insensibilității sale la polaritate, poate oferi și protecție împotriva curenților bidirecționali, ceea ce este o caracteristică deosebit de avantajoasă în sistemele de energie solară. Produsul aparține categoriei de utilizare DC-21B, care garantează funcționarea corectă la comutarea sarcinilor de curent continuu. În ceea ce privește parametrii tehnici, comutatorul C60NADC are o tensiune nominală de izolare (Ui) de 1000 V și o tensiune de impuls (Uimp) de 6 kV. Designul dispozitivului facilitează foarte mult instalarea: poate fi fixat pe o șină DIN, are o lățime de 8×9 mm (72 mm în total), o înălțime de 132,7 mm și o adâncime de 77,4 mm. Conectarea se realizează cu ajutorul terminalelor tunel, care acceptă cabluri cu o secțiune transversală de 1-35 mm² pentru fire rigide și 1-25 mm² pentru fire flexibile. Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere a terminalului este de 3,5 Nm. Schneider Electric a acordat o atenție deosebită durabilității: comutatorul C60NADC are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 300 de cicluri. Dispozitivul poate fi utilizat într-un interval larg de temperaturi, cu o temperatură de funcționare între -25 °C și +70 °C și o temperatură de depozitare între -40 °C și +85 °C. Comutatorul are, de asemenea, un indicator de stare ON/OFF, ceea ce facilitează verificarea stării de funcționare a sistemului. Comutatorul C60NADC este de culoare albă, ceea ce se potrivește bine cu alte dispozitive instalate în dulapurile de distribuție electrică.
Schneider Electric Acti9 C60NA - DC, SW60 - DC, C120NA - DC - A9N61690 - comutator de sarcină, 2P, 25A, 800VDC date tehnice
Caracteristici principale
Familia de produse: Acti9
Seria de produse: C60
Tipul produsului: Comutator de sarcină
Denumirea produsului: C60
Denumire scurtă a dispozitivului: C60NA-DC
Domeniu de aplicare: Sisteme fotovoltaice (PV), protecție invertor fotovoltaic
Poli: 2P
Categorie de utilizare: DC-21B
Adecvat pentru izolare: Da, conform EN/IEC 60947-3
Parametri electrici
Curent nominal de funcționare [Ie]: 20A DC-21B la 1000V DC, 32A DC-21B la 800V DC, 50A DC-21B la 700V DC
Cădere de tensiune: 100 mV 5,02 mOhm la 2W 20A, 151 mV 5,02 mOhm la 4,53 W la 30 A, 201 mV la 5,02 mOhm 8,04 W la 40 A, 251 mV la 5,02 mOhm 12,55 W la 60 A
Tensiune nominală de izolare [Ui]: 1000V DC
Tensiune nominală de impuls [Uimp]: 6kV
Sensibilitate la polaritate: Nu (protejează împotriva curentului bidirecțional)
Caracteristici mecanice
Mod de funcționare: Braț basculant
Indicator de stare:Indicator ON/OFF Metodă de montare: Snap-on Bază de montare: Șină DIN Număr de unități de 9 mm: 8 Înălțime: 132,7 mm Lățime: 72 mm
Adâncime: 77,4 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 300 de cicluri
Conexiuni
Conexiune: Terminal tunel (partea superioară) pentru cablu rigid de 1...35 mm², Terminal tunel (partea superioară) pentru 1...25 mm² pentru cabluri flexibile, cablu pre-cablate (partea inferioară)
Lungime de dezizolare a cablului: 14 mm
Cuplu de strângere: 3,5 N·m
Cod de compatibilitate: C60NA-DC
Parametri de mediu
Standarde: EN/IEC 60947-3
Grad de poluare: 2
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura de depozitare: -40...85 °C
