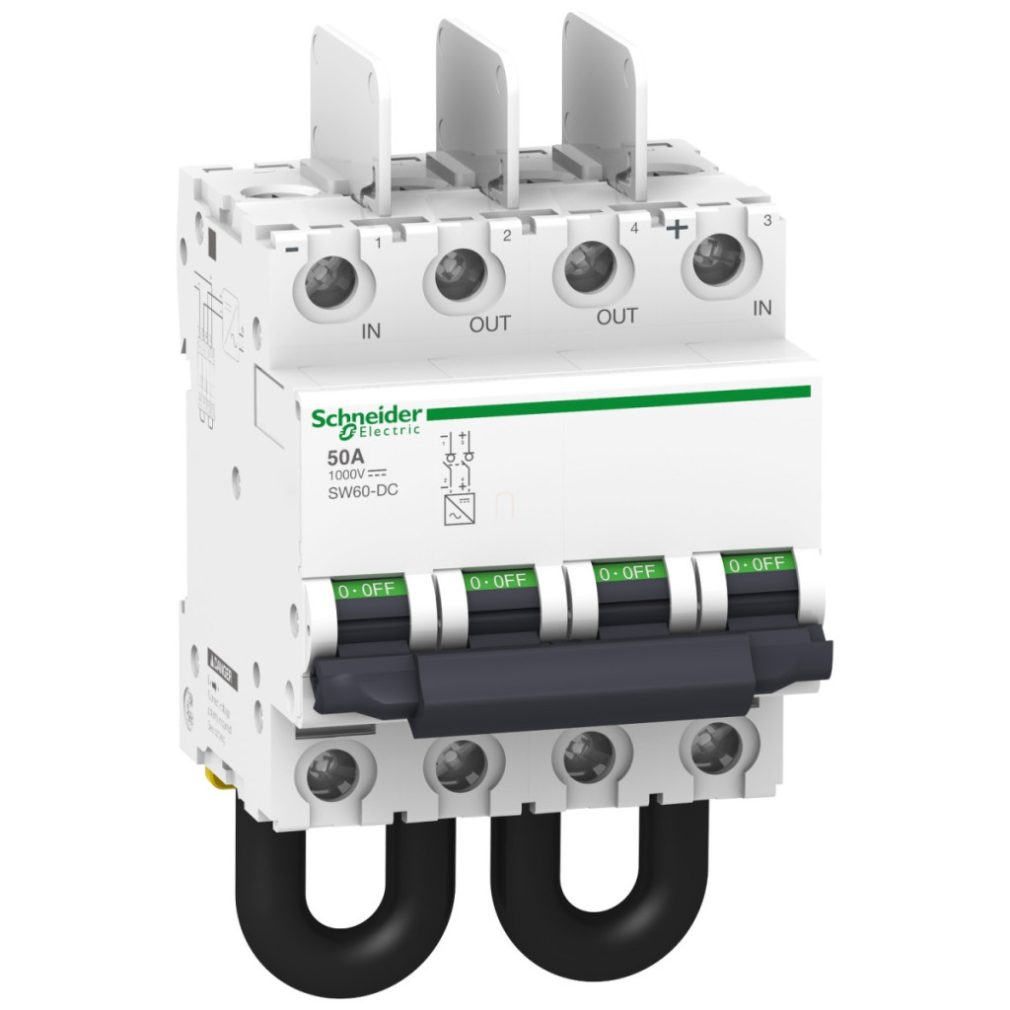

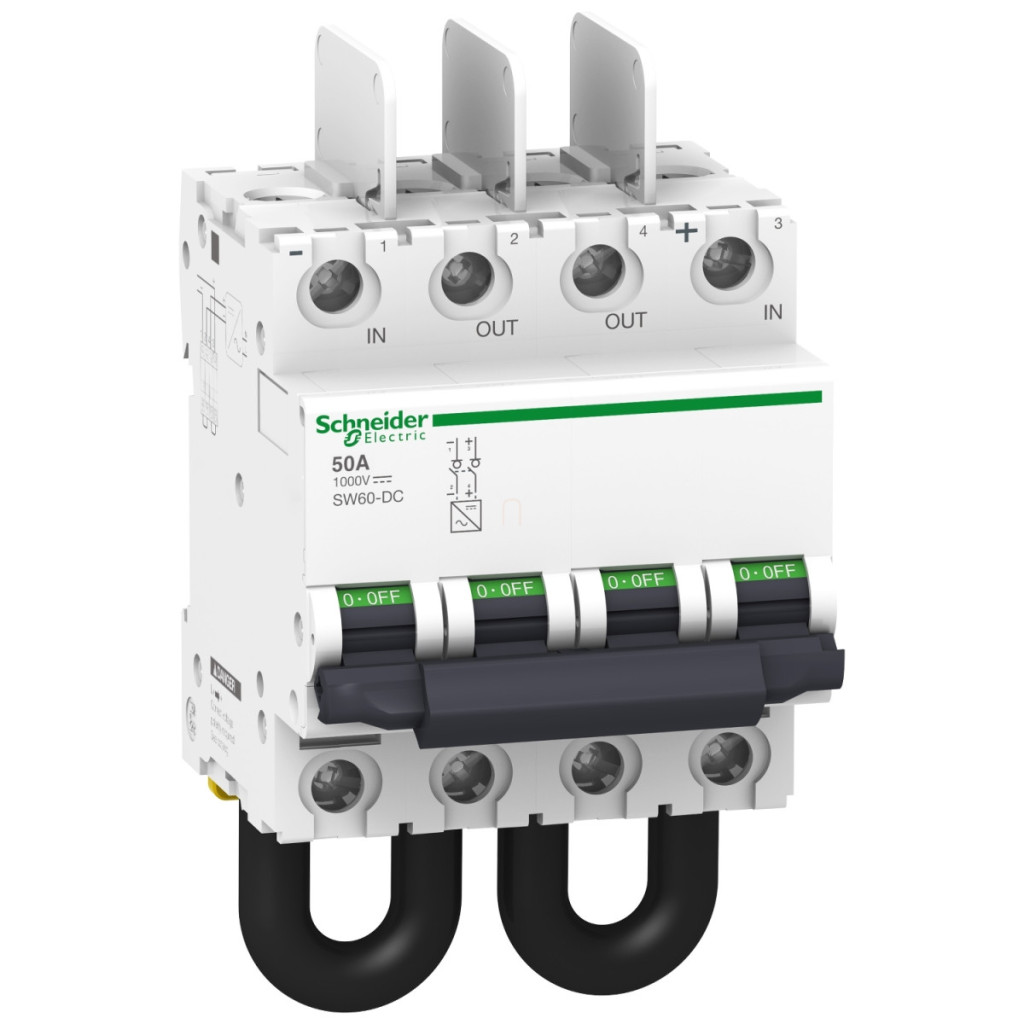

Comutatorul de sarcină Schneider Electric Acti 9 C60NA - DC, SW60 - DC, C120NA - DC cu numărul de piesă A9N61699 este un dispozitiv de comutare electrică extrem de fiabil, conceput special pentru sistemele de energie solară. Acest model 2P, cu o putere nominală de 50 A și o tensiune nominală de 1000 V CC, este alegerea ideală pentru protejarea invertoarelor fotovoltaice. Comutatorul de sarcină SW60-DC aparține categoriei de utilizare DC-21A, ceea ce înseamnă că este conceput special pentru comutarea și izolarea sarcinilor de curent continuu. În conformitate cu standardul EN/IEC 60947-3, este adecvat și pentru izolare, astfel încât poate fi utilizat în siguranță în timpul lucrărilor de întreținere și service. Comutatorul este sensibil la polaritate, ceea ce înseamnă că polii pozitivi și negativi trebuie conectați corect în timpul cablării. Performanța dispozitivului depinde în mare măsură de temperatură, de aceea este important să se țină cont de temperatura ambiantă în timpul instalării. Deși poate suporta o sarcină de până la 63 A la 5 °C, aceasta scade la 50 A la 40 °C și la 35 A la 70 °C. Comutatorul are o tensiune nominală de izolare de 1000 V CC și o tensiune de impuls de 6 kV. Comutatorul are un design cu tastatură, ceea ce îl face intuitiv de utilizat. Conectarea se face în partea superioară cu terminale tunel, utilizând cabluri rigide de 1-35 mm² sau flexibile de 1-25 mm². Cuplul de strângere pentru conexiuni este de 3,5 Nm, iar în partea inferioară are o conexiune de cablu pre-cablată. Produsul poate fi montat pe o șină DIN simetrică de 35 mm, cu lățimea de 8 module (calculată cu o distanță de 9 mm), ceea ce facilitează integrarea în dulapurile de distribuție existente. Are o înălțime de 132,7 mm, o lățime de 72 mm și o adâncime de 77,4 mm și este de culoare albă. Are o durabilitate mecanică excelentă, capabilă de 20.000 de cicluri de comutare, în timp ce durabilitatea sa electrică este de 3.000 de cicluri. Comutatorul are o gamă largă de temperaturi de funcționare: poate fi utilizat între -25 °C și +70 °C și depozitat între -40 °C și +85 °C. Gradul său de poluare este 2, ceea ce înseamnă că poate fi utilizat în medii industriale și domestice normale. Toate aceste caracteristici tehnice au ca rezultat un comutator de sarcină de înaltă calitate, esențial pentru funcționarea profesională și sigură a sistemelor de energie solară.
Schneider Electric Acti 9 C60NA - DC, SW60 - DC, C120NA - DC - A9N61699 - întrerupător de sarcină, 2P, 50A, 1000 VCC date tehnice
Caracteristici generale
Familia de produse: SW60
Tipul produsului: Comutator de sarcină
Denumirea scurtă a dispozitivului: SW60-DC
Aplicația comutatorului:Protecție invertor fotovoltaic
Descriere poli: 2P
Categorie de utilizare: DC-21A
Adecvat pentru izolare: Da, conform EN/IEC 60947-3
Parametri electrici
Curent nominal de funcționare [Ie]: 50 A DC-21A 1000 V DC 40 °C
63 A DC-21A 1000 V DC 5 °C
61 A DC-21A 1000 V DC 10 °C
60 A DC-21A 1000 V DC 15 °C
58 A DC-21A 1000 V DC 20 °C
56 A DC-21A 1000 V DC 25 °C
54 A DC-21A 1000 V DC 30 °C
52 A DC-21A 1000 V DC 35 °C
48 A DC-21A 1000 V DC 45 °C
46 A DC-21A 1000 V DC 50 °C
41 A DC-21A 1000 V DC 60 °C
35 A DC-21A 1000 V DC 70 °C
Cădere de tensiune: 251 mV 5,02 mOhm 12,54 W 50 A
Tensiune nominală de izolație [Ui]: 1000 V DC
Tensiune nominală de impuls [Uimp]: 6 kV
Sensibilitate la polaritate: Da (la conectare trebuie să se țină cont de polii + și -)
Proprietăți mecanice
Tip de control: Tastatură
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Lățimea modulului (pas de 9 mm): 8
Înălțime: 132,7 mm
Lățime: 72 mm
Adâncime: 77,4 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 3.000 de cicluri
Conexiuni
Conexiune - terminale: Terminal tunel (partea superioară) 1...35 mm² rigid
Terminal tunel (partea superioară) 1...25 mm² flexibil
Cablu pre-cablate (partea inferioară)
Cuplu de strângere: 3,5 Nm
Cod de compatibilitate: SW60-DC
Condiții de mediu
Standarde: EN/IEC 60947-3
Grad de poluare: 2
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
