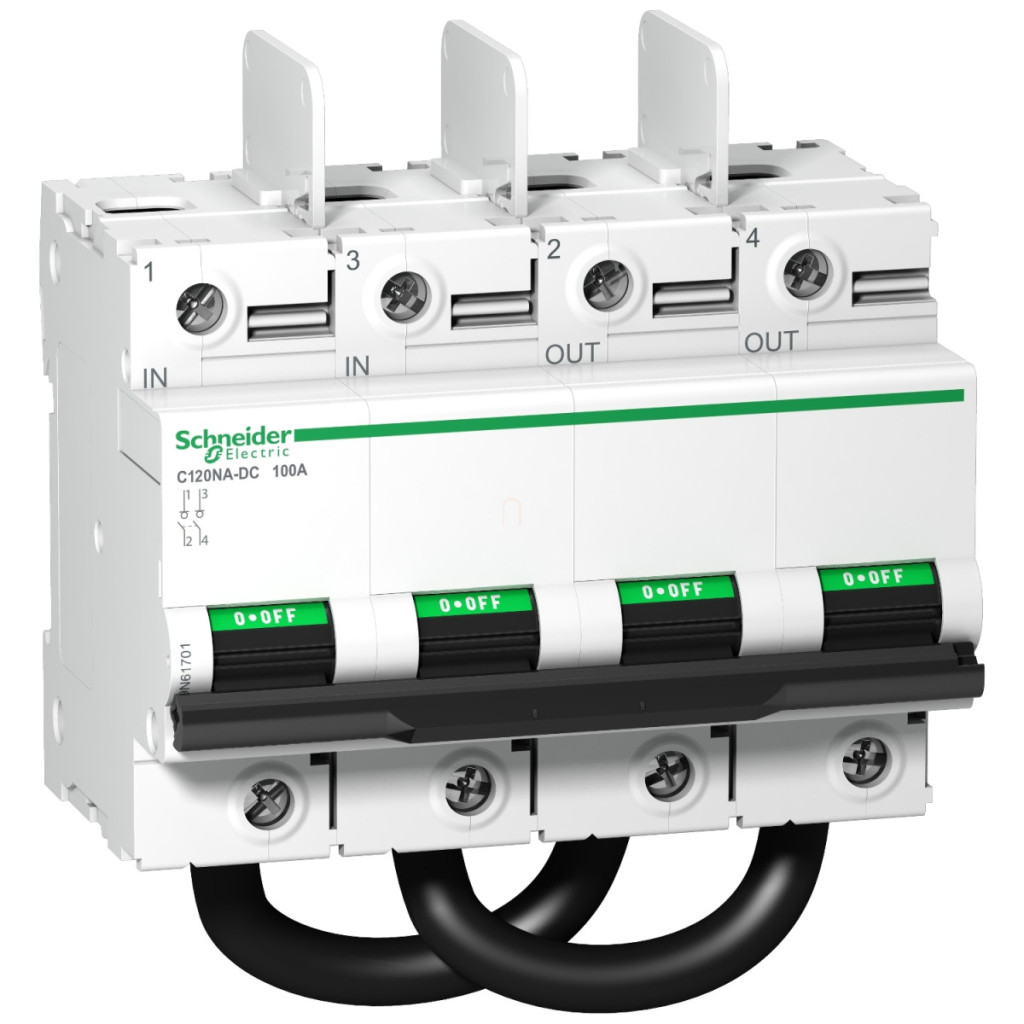

Întrerupătorul Schneider Electric Acti9 C120NA-DC este un dispozitiv electric de calitate profesională, conceput special pentru sistemele de energie solară, garantând o funcționare fiabilă și sigură în aplicații fotovoltaice. Acest model cu 2 poli, cu un curent nominal de 100 A și o tensiune continuă de 1000 V (număr articol A9N61701) este alegerea perfectă atât pentru protejarea invertoarelor solare, cât și pentru deconectarea în siguranță a panourilor fotovoltaice. Ca parte a gamei de produse Acti9, întrerupătorul de sarcină C120NA-DC întruchipează fiabilitatea și calitatea Schneider Electric. Acesta aparține categoriei de utilizare DC-21B, care oferă caracteristici de comutare optimizate special pentru sistemele de curent continuu. Dispozitivul este pe deplin conform cu standardul EN/IEC 60947-3 și este adecvat pentru izolare, care este o funcție de siguranță critică în sistemele solare, în special în timpul lucrărilor de întreținere. Rezistența la tensiune de impuls nominală de 6 kV sporește și mai mult fiabilitatea dispozitivului, chiar și în condiții extreme. Comutatorul de sarcină C120NA-DC are un design practic: indicarea clară a stării ON/OFF contribuie la funcționarea în siguranță, în timp ce mecanismul comutatorului cu pârghie asigură o manipulare ușoară. Dispozitivul poate fi fixat pe o șină DIN (montare cu clemă), ceea ce facilitează instalarea în dulapuri de distribuție standard. Dimensiunile sale sunt optime: 138,3 mm înălțime, 108 mm lățime și 74,4 mm adâncime, ceea ce corespunde unei unități de 12×9 mm pe o șină DIN standard. Conexiunile oferă flexibilitate: are un cablu pre-cablate în partea de jos și conectori tunel în partea de sus, care sunt potriviți pentru cabluri rigide de 35-50 mm² sau flexibile de 25-35 mm². Lungimea de dezizolare a cablului este de 15 mm, iar cuplul de strângere al șuruburilor de fixare este de 3,5 Nm. Întrerupătorul Schneider Electric A9N61701 se remarcă prin durabilitate excepțională: durata sa de viață mecanică este de 20.000 de cicluri de comutare, iar durata de viață electrică este de 300 de cicluri. Dispozitivul poate fi utilizat într-un interval larg de temperaturi, de la -25 °C la +70 °C, și poate fi depozitat între -40 °C și +85 °C. Gradul de contaminare este 2, ceea ce indică utilizarea într-un mediu interior general. Acest întrerupător alb, funcțional, este alegerea ideală pentru orice profesionist care caută o soluție fiabilă, durabilă și sigură pentru deconectarea sistemelor de energie solară.
Schneider Electric Acti 9 C60NA - DC, SW60 - DC, C120NA - DC - A9N61701 - întrerupător de sarcină, 2P, 100A, 1000 VCC date tehnice
Date generale
Familia de produse: Acti9
Tipul produsului: C120
Tipul componentei: Întrerupător de deconectare
Denumirea produsului: C120
Denumire scurtă a produsului: C120NA-DC
Număr articol: A9N61701
Aplicație
Aplicație comutator: Protecție invertor fotovoltaic, panou fotovoltaic PV
Descrierea polului: 2P
Categorie de utilizare: DC-21B
Adecvat pentru izolare: Da, conform standardului EN/IEC 60947-3
Parametri electrici
Curent nominal de funcționare: 100 A DC-21B 1000 V DC
Tensiune nominală de izolare: 1000 V DC
Tensiune nominală de impuls rezistentă: 6 kV
Caracteristici fizice
Mod de control: Acționat cu pârghie
Indicație locală:Indicație ON/OFF Metodă de montare: Snap-on Suprafață de montare: Șină DIN Număr de unități de 9 mm: 12 Înălțime: 138,3 mm
Lățime: 108 mm
Adâncime: 74,4 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 300 de cicluri
Conexiuni
Tip conexiune: Cablu pre-cablate (partea inferioară), clemă tunel (partea superioară) 35–50 mm² rigid, clemă tunel (partea superioară) 25–35 mm² flexibil
Lungime de dezizolare a cablului: 15 mm
Cuplu de strângere: 3,5 N·m
Condiții de mediu
Standarde: EN/IEC 60947-3
Grad de poluare: 2
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…85 °C
