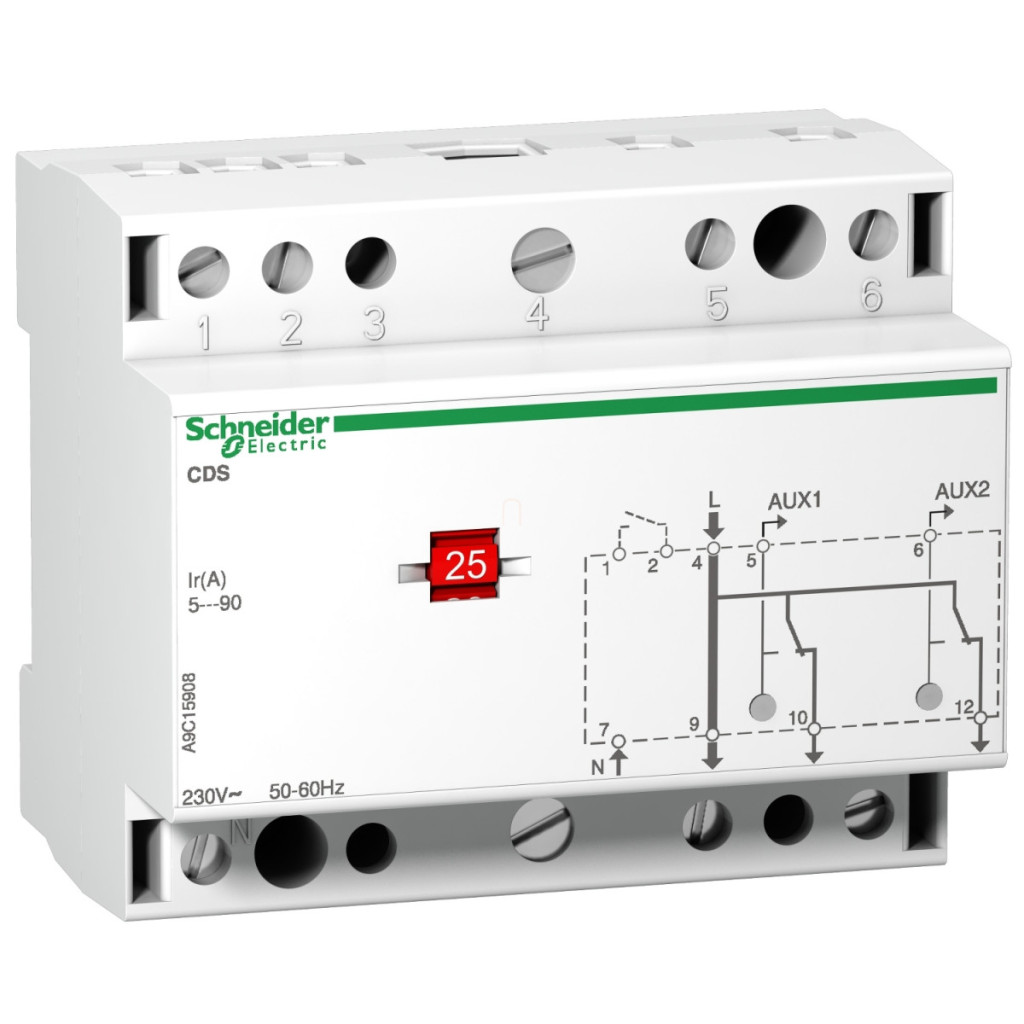

Schneider Electric Acti9 CDS A9C15908 este un contactor avansat de monitorizare și reducere a sarcinii monofazate, conceput special pentru a răspunde nevoilor de gestionare inteligentă a energiei electrice. Acest dispozitiv cu 2 canale este soluția perfectă pentru utilizatorii care doresc să implementeze un control bazat pe priorități al consumatorilor de energie electrică, optimizând astfel consumul de energie și evitând problemele cauzate de suprasarcină. Ca parte a familiei de produse Acti9, modelul A9C15908 combină fiabilitatea Schneider Electric cu caracteristici de ultimă generație. Dispozitivul are un sistem de control și monitorizare de tip cascadă care permite gestionarea inteligentă a circuitelor prioritare și neprioritare. Curentul circuitului prioritar poate fi reglat într-un interval larg, de la 5 la 90 A, în timp ce curentul nominal al circuitului neprioritar este de 15 A. Această flexibilitate asigură adaptarea sistemului la diferite scenarii de încărcare, acordând întotdeauna prioritate funcționării echipamentelor electrice mai importante. Specificațiile tehnice ale contactorului CDS sunt impresionante: tensiune nominală de funcționare de 230 V c.a. (cu o gamă de -15...+10%) la o frecvență de 50/60 Hz, cu un consum de energie de 12 VA. Feedback-ul vizual privind deconectarea sarcinii este asigurat de două LED-uri galbene, care oferă utilizatorului informații clare despre starea dispozitivului. Opțiunile de reglare sunt extrem de versatile: dispozitivul poate fi setat la 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75 și 90 de amperi. Pentru flexibilitate la instalare, contactorul CDS poate fi montat pe o șină DIN simetrică de 35 mm, pe perete sau pe panou. Conectarea este simplă: pentru circuitele fără prioritate se pot utiliza cabluri flexibile sau rigide de 2,5-10 mm², iar pentru circuitele prioritare se pot utiliza cabluri flexibile de 10-35 mm² sau rigide de 10-50 mm². Pentru a asigura o conexiune electrică corespunzătoare, este necesar un cuplu de strângere de 2 Nm pentru circuitele neprioritare și de 3,5 Nm pentru circuitele prioritare. Contactorul CDS are dimensiuni compacte: lățime 90 mm (10 unități de 9 mm), înălțime 77 mm, adâncime 60 mm. Dispozitivul alb (RAL 9003) are un grad de protecție IP20 conform IEC 60529, ceea ce îl face rezistent la atingerea cu degetele și obiecte mai mari de 12,5 mm. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -5 și +55 °C și este conform cu standardele EN 50081-1, EN 50081-2 și NF C 61-750. Utilizarea în condiții tropicale este garantată de clasa de tropicalizare 2 conform IEC 60068-1, dispozitivul funcționând în mod fiabil la o umiditate relativă de 95% și 55°C.
Schneider Electric Acti9 CDS - A9C15908 - contactor de monitorizare a sarcinii, 2 canale, 240 V monofazat, date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 CDS
Tipul produsului: Contactor de întrerupere a sarcinii
Denumire scurtă a produsului: CDS
Număr de canale: 2
Tip de control și monitorizare: Cascadă
Descriere pol: 1P
Informații suplimentare
Valori de setare (A): 5, 10, 15, 20, 25, 30, 40, 45, 50, 60, 75, 90
Consum de energie: 12 VA
Tensiune nominală de funcționare: 230 V c.a. - 15...10 % la 50/60 Hz
Curent nominal: 15 A pentru circuite fără prioritate, reglabil între 5 și 90 A pentru circuite cu prioritate
Indicație locală: Indicator de deconectare a sarcinii: 2 LED-uri (galbene)
Montare și dimensiuni
Metodă de montare: Șină DIN simetrică de 35 mm, montabilă pe perete sau pe panou
Număr de unități de 9 mm: 10
Conectori:
Circuit neprioritar: terminal cu șurub 2,5...10 mm² flexibil
Circuit fără prioritate: terminal cu șurub 2,5...10 mm² rigid
Circuit prioritar: terminal cu șurub 10...35 mm² flexibil
Circuit prioritar: terminal cu șurub 10...50 mm² rigid
Grad de protecție IP: IP20 conform IEC 60529
Dimensiuni (mm): 77 (înălțime) x 90 (lățime) x 60 (adâncime)
Culoare: Alb (RAL 9003)
Informații privind conectarea
Cuplu de strângere: Circuit neprioritar: 2 N.m, Circuit prioritar: 3,5 N.m
Lungime de dezizolare a cablului: 12 mm, 13 mm
Parametri de mediu
Standarde: EN 50081-1, NF C 61-750, EN 50081-2
Temperatura ambiantă de funcționare: -5...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
