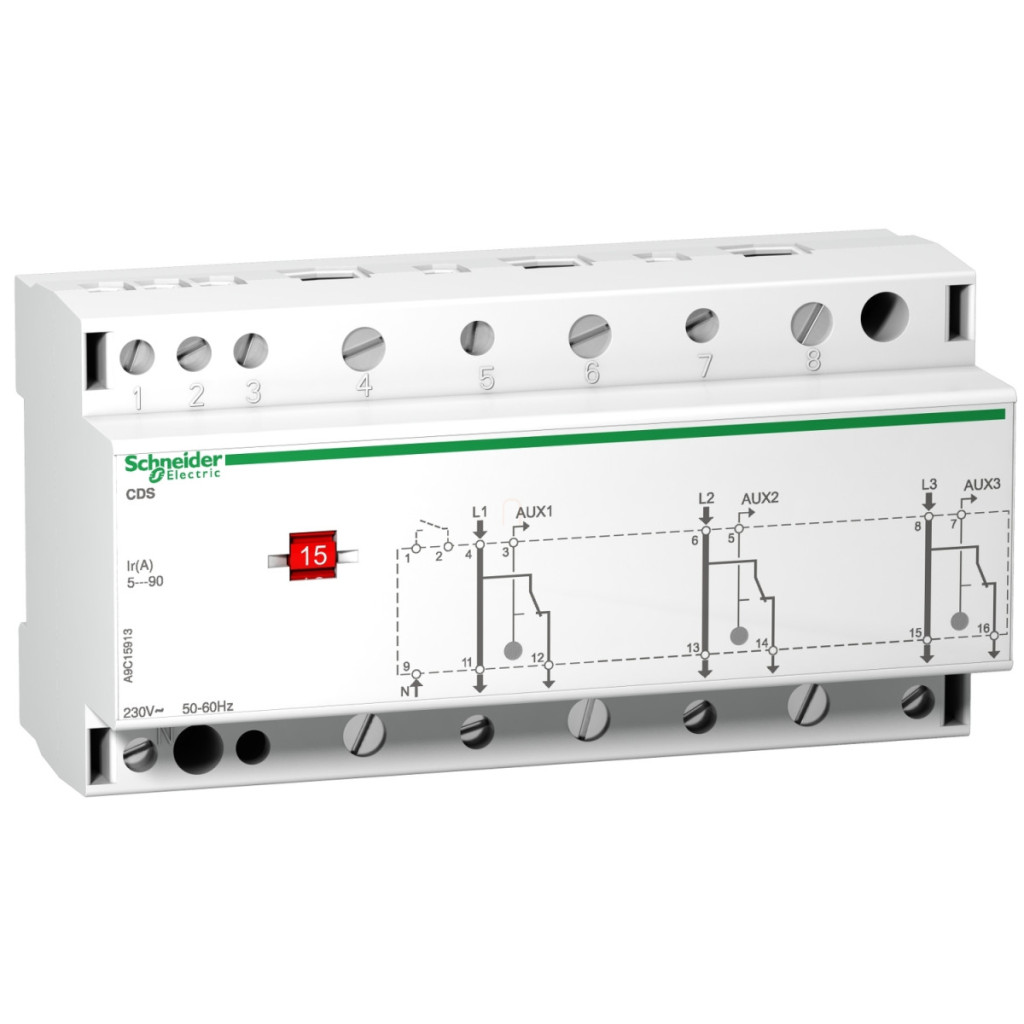

Contactorul de monitorizare a sarcinii Acti9 CDS (A9C15913) este soluția inovatoare a Schneider Electric pentru deconectarea inteligentă a sarcinii în rețelele trifazate. Acest dispozitiv special conceput are un canal pe fază și permite deconectarea automată a circuitelor neprioritare atunci când sarcina pe circuitele prioritare depășește un prag prestabilit. Produsul face parte din familia Acti9 de la Schneider Electric, care oferă o gamă completă de dispozitive modulare pentru sisteme de distribuție electrică. Contactorul A9C15913 CDS are un design trifazic (3P) și poate fi controlat independent pentru fiecare fază. Pragul de sarcină reglabil poate varia între 5 și 90 A, ceea ce îl face extrem de flexibil pentru utilizare într-o varietate de situații de instalare. Valorile reglabile pentru circuitul prioritar sunt: 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80 și 90 A, în timp ce curentul nominal pentru circuitele fără prioritate este de 15 A. În ceea ce privește parametrii tehnici, dispozitivul are o tensiune nominală de funcționare de 415 V c.a., care este operațională în intervalul -15%...+10% la o frecvență de 50/60 Hz. Consumul său de energie este de numai 12 VA. Starea de separare a sarcinii este indicată de 3 LED-uri galbene, care oferă feedback vizual asupra funcționării. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm, pe perete sau pe panou, fiind astfel potrivit pentru o varietate de medii de instalare. Lățimea sa este de 16×9 mm, adică 144 mm, înălțimea este de 77 mm, iar adâncimea este de 60 mm. Carcasa dispozitivului este albă (RAL 9003) și are protecție IP20 în conformitate cu IEC 60529. Conectarea se face cu ajutorul terminalelor cu șurub, care acceptă cabluri cu o secțiune transversală de 2,5-10 mm² (atât flexibile, cât și rigide) pentru circuitele fără prioritate, În timp ce pentru circuitele prioritare, secțiunea transversală admisibilă este de 10-35 mm² pentru firele flexibile și de 10-50 mm² pentru firele rigide. Pentru o conectare corespunzătoare, lungimea de dezizolare a firului este de 12-13 mm, cuplul de strângere este de 2 N.m pentru circuitele neprioritare și de 3,5 N.m pentru circuitele prioritare. Intervalul de temperatură ambiantă al contactorului CDS în timpul funcționării este de -5 până la +55 °C, iar în timpul depozitării este de -40 până la +70 °C. Umiditatea relativă poate fi de până la 95% la 55 °C, iar valoarea de tropicalizare este 2 conform standardului IEC 60068-1. Dispozitivul este conform cu o serie de standarde, inclusiv NF C 61-750, EN 50081-1 și EN 50081-2. Contactorul CDS A9C15913 este ideal pentru aplicații în care este necesară limitarea totală a alimentării cu energie electrică, cum ar fi în cazul restricțiilor de utilități sau când este necesară gestionarea inteligentă a sarcinii pentru a evita supraîncărcarea rețelei, asigurând în același timp funcționarea continuă a echipamentelor critice.
Schneider Electric Acti9 CDS - A9C15913 - contactor de monitorizare a sarcinii, 1 canal/fază, date tehnice trifazate
Caracteristici cheie
Familia de produse: Acti9
Denumirea produsului: Acti9 CDS
Tipul produsului: Contactor de monitorizare a sarcinii
Denumire scurtă a produsului: CDS
Număr de canale: 3
Tip de control și monitorizare: Control independent al fazelor
Descrierea polilor: 3P
Date suplimentare
Valori de setare (A): 5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90
Consum de energie: 12 VA
Tensiune nominală de funcționare [Ue]: 415 V c.a. - 15...10 % la 50/60 Hz
Curent nominal: 15 A pentru circuite fără prioritate, reglabil între 5 și 90 A pentru circuite cu prioritate
Indicație locală: Indicație de deconectare a sarcinii: 3 LED-uri (galbene)
Metodă de montare: șină DIN simetrică de 35 mm, Montare pe perete, montare pe panou
Lățimea modulului în 9 mm: 16
Conexiuni
Blocuri terminale: Circuit fără prioritate: bornă cu șurub pentru cablu flexibil/rigid de 2,5-10 mm², Circuit cu prioritate: bornă cu șurub pentru cablu flexibil de 10-35 mm² / cablu rigid de 10-50 mm²
Cuplu de strângere: Circuit fără prioritate: 2 N.m, Circuit prioritar: 3,5 N.m
Lungime de dezizolare a cablului: 12 mm / 13 mm
Caracteristici de protecție
Grad de protecție IP: IP20 conform IEC 60529
Dimensiuni
Înălțime: 77 mm
Lățime: 144 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: NF C 61-750, EN 50081-1, EN 50081-2
Temperatura ambiantă de funcționare: -5 până la 55 °C
Temperatura ambiantă de depozitare: -40 până la 70 °C
Tropicalizare: Nivel 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C
