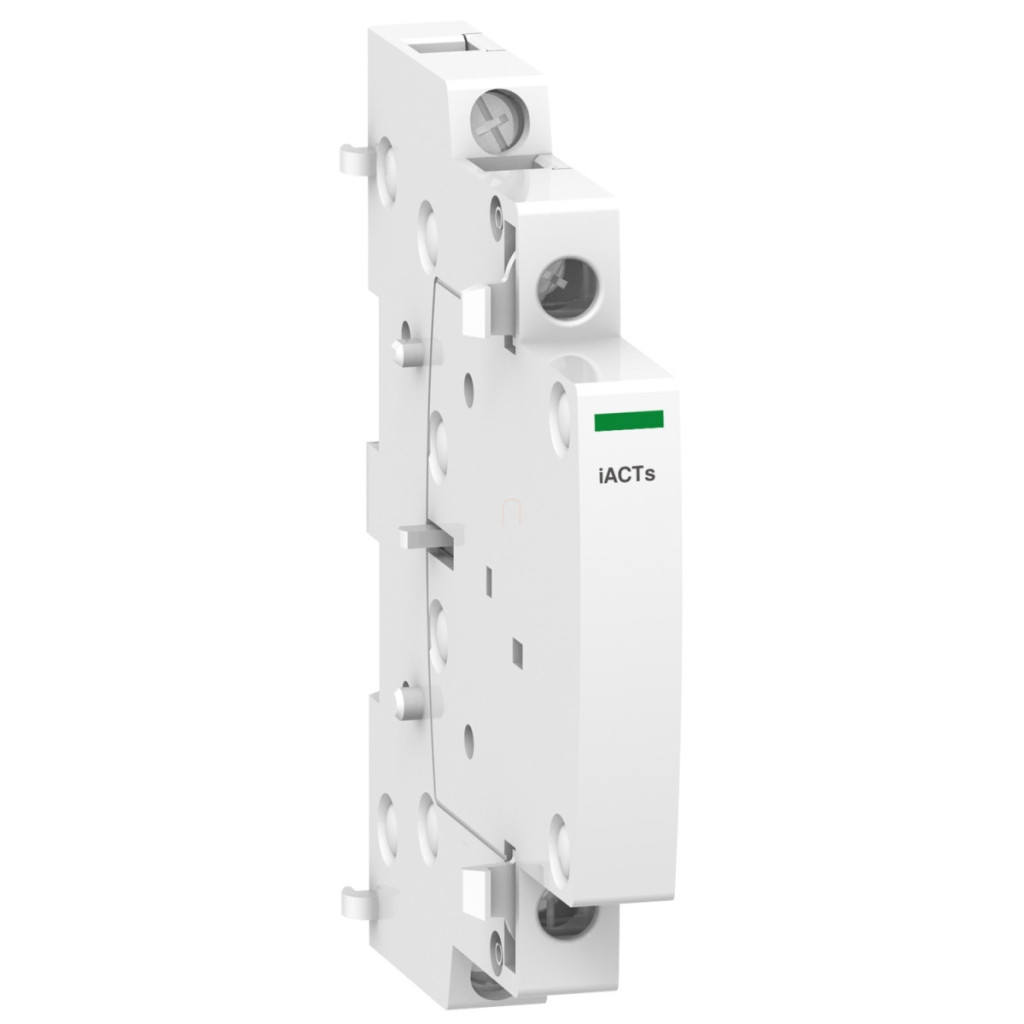

Contactul auxiliar de semnalizare la distanță Schneider Electric Acti 9 iACTs (A9C15914) este o soluție excelentă pentru indicarea stării contactelor magnetice din gama de produse Acti 9. Acest dispozitiv compact este un modul accesoriu din categoria produselor ICT, cu 1 contact normal deschis (NO) și 1 contact normal închis (NC), care permite monitorizarea de la distanță a stării contactorilor magnetici. Aplicarea flexibilă a contactului auxiliar iACTs este asigurată într-o varietate de medii de control, deoarece poate fi operat într-un interval de tensiune de control de 24-240 V c.a. (50/60 Hz) sau 24-130 V c.c. Circuitul său de semnalizare poate fi utilizat la mai multe niveluri de tensiune și capacități de încărcare: 10 mA la 24 V c.a./c.c., 5 A sau 2 A la 230 V c.a. (50/60 Hz) și 1 A la 130 V c.c. Dispozitivul are o tensiune nominală de izolare de 440 V și o rezistență nominală la tensiune de impuls de 4 kV, ceea ce asigură o funcționare fiabilă chiar și în medii electrice zgomotoase. Instalarea este simplă, deoarece iACT-urile pot fi montate direct pe partea dreaptă a comutatorului magnetic CT, fixate pe o șină DIN simetrică standard de 35 mm. Are dimensiuni extrem de compacte: 81 mm înălțime, doar 9 mm lățime (echivalentul lățimii unui modul) și 68 mm adâncime. Carcasa albă poate fi integrată cu ușurință în designul interior al dulapurilor de comutație. Conectarea se face folosind conectori tunel, care oferă opțiuni de conectare flexibile: 2 x 2,5 mm² fire flexibile, 2 x 1,5 mm² fire rigide, 1 cablu flexibil sau rigid adecvat pentru 1,5-2,5 mm². Lungimea adecvată de dezizolare a cablurilor este de 9 mm, iar cuplul de strângere al șuruburilor de fixare este de 0,8 Nm. O altă caracteristică importantă este gradul de protecție IP20, optimizat pentru utilizarea în interiorul dulapurilor de comutație. Parametrii de mediu ai produsului sunt, de asemenea, demni de menționat: intervalul de temperatură de funcționare este între -5 °C și +50 °C, iar temperatura de depozitare este între -40 °C și +70 °C. În ceea ce privește umiditatea relativă, acesta funcționează la 95% la 55°C și are un nivel de tropicalizare de 2. Toate aceste caracteristici fac ca contactul auxiliar iACTs cu numărul de piesă A9C15914 să fie alegerea ideală atât pentru aplicații comerciale, cât și rezidențiale, unde conformitatea cu standardul EN 60947-5 este o cerință de bază.
Schneider Electric Acti 9 iACTs - A9C15914 - accesoriu de semnalizare, 1NO - 1NC, 2A date tehnice
Caracteristici principale
Familia de produse: ICT
Seria de produse: Acti9
Denumire scurtă a dispozitivului: iACTs
Tipul produsului: Contact auxiliar de semnalizare la distanță
Configurație contact de semnalizare: 1 NO + 1 NC
Date tehnice
Tensiune circuit de semnalizare: 24 V CA/CC: 10 mA, 230 V CA: 50/60 Hz 5 A, 230 V c.a.: 50/60 Hz 2 A, 130 V c.c.: 1 A
Tensiune circuit de comandă [Uc]: 24...240 V c.a. 50/60 Hz, 24...130 V CC
Compatibilitate cu familia de produse: Acti9 iCT
Tensiune nominală de izolare [Ui]: 440 V
Tensiune nominală de impuls [Uimp]: 4 kV
Caracteristici de montare
Metodă de montare: Fixă, pe partea dreaptă a CT
Bază de montare: Șină DIN simetrică de 35 mm
Lățime modul de 9 mm: 1
Înălțime: 81 mm
Lățime: 9 mm
Adâncime: 68 mm
Culoare: Alb
Caracteristici de conectare
Conectare contact auxiliar: Terminale de tip tunel 2 cabluri flexibile 2,5 mm², Terminale de tip tunel 2 cabluri rigide 1,5 mm², Terminale de tip tunel 1 cablu rigid 1,5…2,5 mm², Terminale de tip tunel 1 cablu(uri) flexibil(e) 1,5...2,5 mm²
Lungime de dezizolare a firului: 9 mm
Cuplu de strângere: 0,8 N.m
Caracteristici de mediu
Standarde: EN 60947-5
Grad de protecție IP: IP20 conform IEC 60529
Tropicalizare: 2
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă, funcționare: -5…50 °C
Temperatura ambiantă, depozitare: -40 până la 70 °C
Compatibilitate și aplicabilitate
Compatibilitate produs: ICT
Segment de piață: Retail, Rezidențial
Cod de compatibilitate: iACTs
