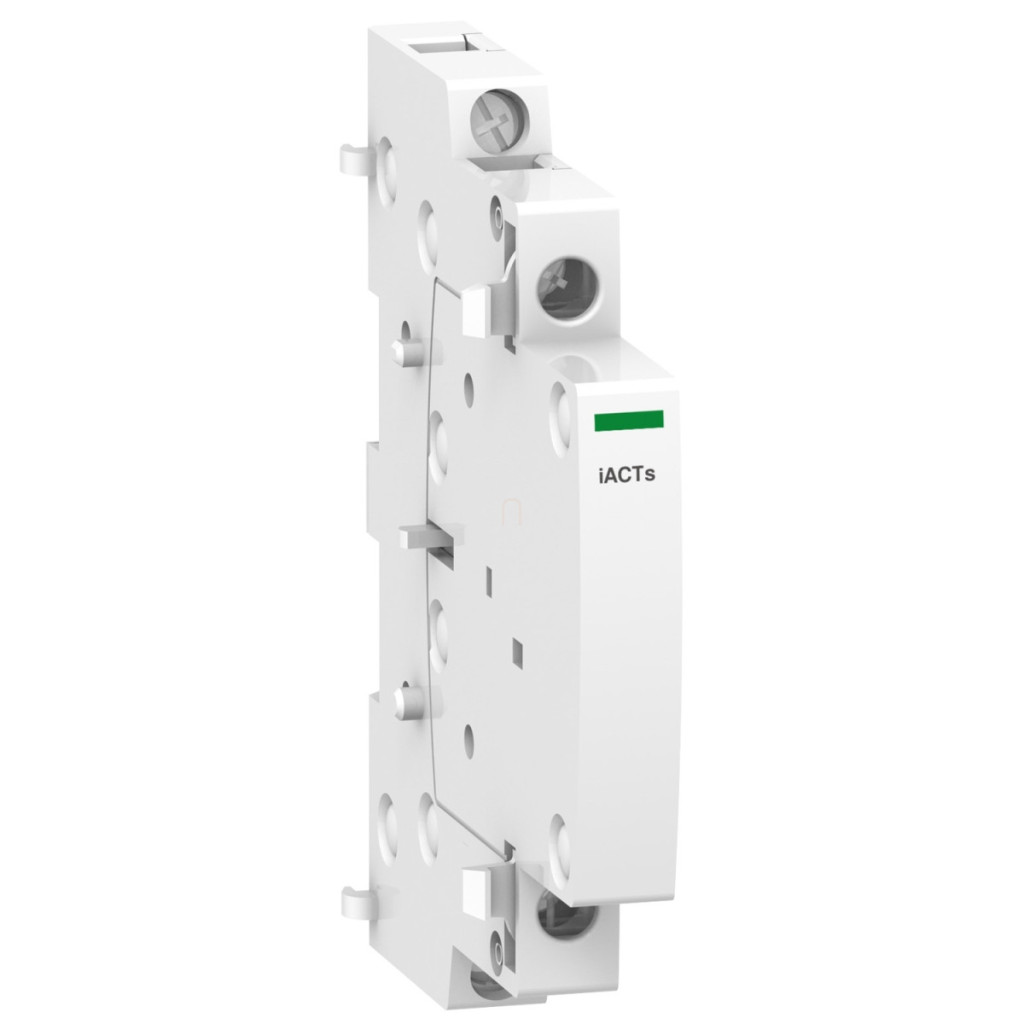

A9C15915 este un accesoriu de semnalizare la distanță din gama Acti9 de la Schneider Electric, cu o funcție de contact de comutare (C/O). Acest modul compact, cu o lățime de numai 9 mm, este soluția perfectă dacă doriți să semnalizați sau să monitorizați de la distanță starea contactorului Acti9 iCT. Accesoriul iACTs fabricat de Schneider Electric este o componentă esențială a sistemelor electrice profesionale, permițând semnalizarea de la distanță a stării comutatoarelor magnetice. Accesoriul de semnalizare A9C15915 este compatibil cu dispozitivele din seria Acti9 iCT, poate fi montat pe partea dreaptă a contactorului și poate fi montat pe o șină DIN de 35 mm. Cu acest dispozitiv, puteți extinde funcționalitatea dispozitivului iCT existent, asigurând semnalizarea de la distanță. Parametrii tehnici ai A9C15915 sunt impresionanți: intervalele de tensiune ale circuitului de semnal sunt de 10 mA pentru 24 V CA/CC, 5 A sau 2 A la 230 V AC 50/60 Hz și 1 A la 130 V DC. Tensiunea circuitului de control poate fi de 24-240 V AC 50/60 Hz sau 24-130 V DC, ceea ce îl face extrem de flexibil pentru utilizare într-o varietate de aplicații. Tensiunea de izolare (Ui) este de 440 V, iar tensiunea de impuls (Uimp) este de 4 kV, ceea ce garantează un grad ridicat de siguranță și fiabilitate. Gradul de protecție IP20 oferă o protecție adecvată pentru dispozitiv atunci când este utilizat în interior. Dispozitivul are o înălțime de 81 mm, o lățime de 9 mm și o adâncime de 68 mm, este de culoare albă și extrem de ușor de instalat. Conexiunea este proiectată cu un terminal tunel, care permite conectarea a 2 fire flexibile de 2,5 mm², 2 fire rigide de 1,5 mm², 1 fir rigid de 1,5-2,5 mm² sau 1 fir flexibil de 1,5-2,5 mm². Lungimea de dezizolare a firului este de 9 mm, iar cuplul de strângere este de 0,8 N.m. Dispozitivul poate fi utilizat într-un interval larg de temperaturi de funcționare (-20...50 °C) și poate rezista la o umiditate relativă ridicată de 95 % la 55 °C. A9C15915 este destinat în principal utilizării în sisteme electrice din proprietăți rezidențiale și mici facilități comerciale unde este necesară indicarea de la distanță a stării contactorilor. Fie că este vorba de circuite de iluminat, sisteme de încălzire sau alte echipamente electrice, acest accesoriu de semnalizare ajută la monitorizarea de la distanță a stării sistemului, sporind siguranța și gestionabilitatea.
Schneider Electric Acti 9 iACTS - A9C15915 - accesoriu de semnalizare, 1CO, 2A date tehnice
Caracteristici principale
Familia de produse: ICT
Seria: Acti9
Denumire scurtă a produsului: iACTs
Tipul produsului sau al componentei: Accesoriu de semnalizare la distanță
Configurația contactului de semnalizare: 1 C/O (contact de comutare)
Caracteristici suplimentare
Tensiune circuit de semnalizare: 24 V CA/CC: 10 mA; 230 V c.a.: 50/60 Hz 5 A; 230 V c.a.: 50/60 Hz 2 A; 130 V c.c.: 1 A
Tensiune circuit de comandă [Uc]: 24...240 V c.a. 50/60 Hz; 24...130 V c.c.
Compatibilitate: Acti9 iCT
Tensiune nominală de izolare [Ui]: 440 V
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV
Metodă de montare: Fixă, pe partea dreaptă a CT
Bază de montare: Șină DIN simetrică de 35 mm
Lățime în modul: 1 (9 mm)
Caracteristici fizice
Înălțime: 81 mm
Lățime: 9 mm
Adâncime: 68 mm
Culoare: Alb
Conectare
Conectare circuit auxiliar: Clemă tunel 2 fire flexibile 2,5 mm²; Conector tunel 2 fire rigid 1,5 mm²; Conector tunel 1 fir(uri) rigid 1,5...2,5 mm²; Conector tunel 1 fir(uri) flexibil 1,5...2,5 mm²
Lungime de dezizolare a firului: 9 mm
Cuplu de strângere: 0,8 N.m
Domenii de aplicare
Compatibilitate produs: ICT
Segment de piață: Proprietăți rezidențiale, mici facilități comerciale
Cod de compatibilitate: IACTs
Caracteristici de mediu
Standarde: EN 60947-5
Grad de protecție IP: IP20 (conform IEC 60529)
Tropicalizare: 2
Umiditate relativă: 95% la 55°C
Temperatură ambiantă de funcționare: -20...50°C
Temperatură ambiantă de depozitare: -40...70°C
