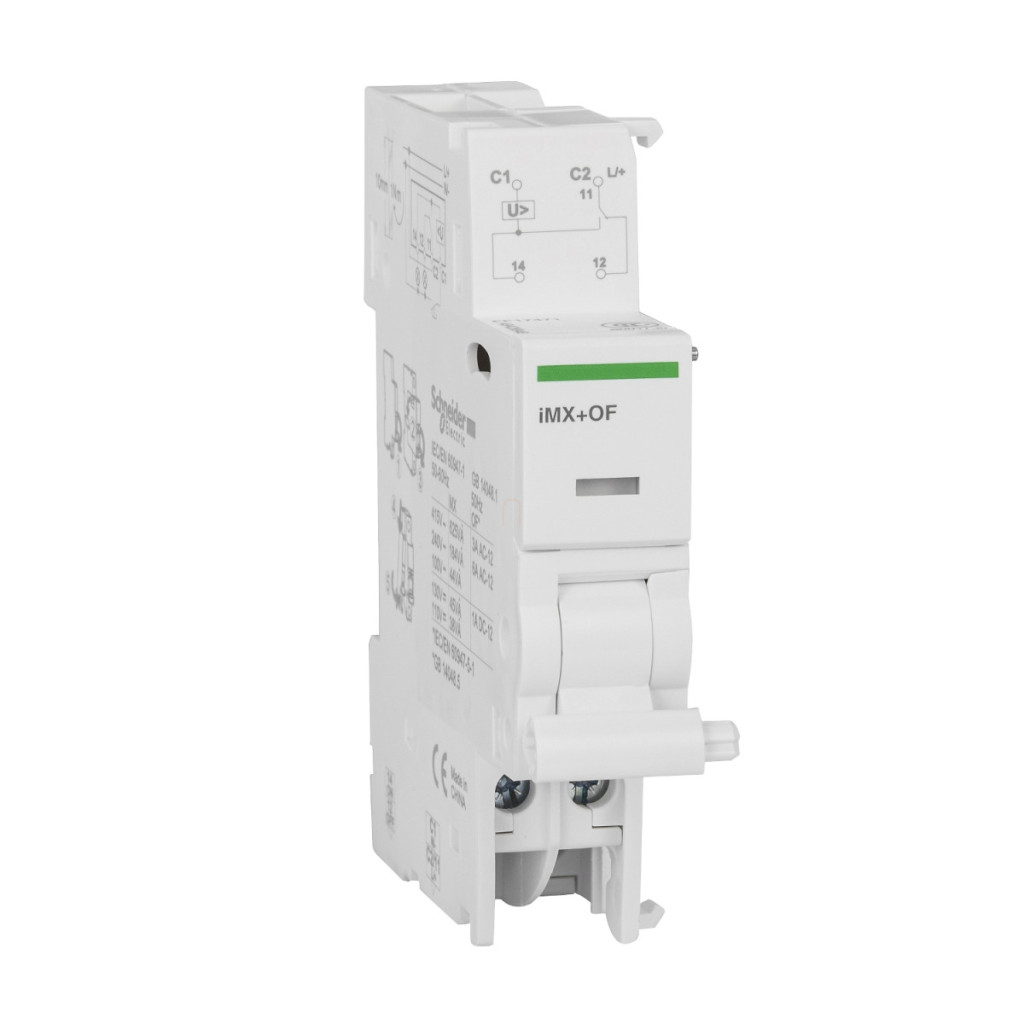

Acti9 iMX+OF, numărul de piesă Schneider Electric A9A26946, eliberarea curentului de lucru oferă o soluție inovatoare pentru funcționarea în siguranță a sistemelor electrice. Acest mecanism de eliberare a tensiunii de tip shunt trip permite controlul de la distanță al dispozitivelor de protecție, sporind flexibilitatea și siguranța întregului sistem în aplicațiile electrice. Caracteristica principală a produsului este că funcționează cu o tensiune de control de 100-415 V CA 50/60 Hz sau 110-130 V CC, ceea ce îl face aplicabil pe scară largă în diverse sisteme electrice. Dispozitivul include un contact de comutare (1 C/O), care permite feedbackul privind starea de funcționare. Dispozitivul de eliberare iMX+OF este compatibil cu multe întrerupătoare miniaturale din gama Acti9, inclusiv modelele iC60H, iC60H PoN, iC60H2, iC60N și iKQE RCBO, ceea ce facilitează integrarea în sistemele Schneider Electric existente. Curentul nominal al produsului este de 3 A la 415 V pentru aplicații AC-12, 6 A la 100 V sau 230 V și 1 A la 110 V sau 130 V pentru aplicații DC-12. Dispozitivul are o lățime de numai 18 mm și ocupă un spațiu de 2 x 9 mm pe șina DIN, oferind o soluție de economisire a spațiului în dulapul de comutare. Designul alb, compact și montarea simplă cu clemă pe șina DIN facilitează instalarea. Terminalele sunt potrivite atât pentru cabluri flexibile, cât și pentru cabluri rigide: acestea pot acomoda 2 x 2,5 mm² cablu flexibil cu manșoane, 2 x 2,5 mm² cablu rigid, 1 x 6 mm² cablu rigid sau 1 x 4 mm² cablu flexibil. Cuplul de strângere pentru conexiuni este de 1 Nm. Dispozitivul de eliberare A9A26946 iMX+OF funcționează într-un interval de temperatură de funcționare de la -35 la +70 °C și poate fi depozitat la temperaturi între -40 și +85 °C. Designul său extrem de robust este conform cu standardele EN/IEC 60947-1 și EN/IEC 60947-5-1 și are o clasificare tropicalizată de 2 conform EN/IEC 60947-5-1. Funcționează în mod fiabil chiar și în medii cu umiditate ridicată, la o umiditate relativă de până la 95% la 55 °C. Produsul dispune, de asemenea, de un indicator de acțiune care semnalizează activarea declanșării, astfel încât operatorul să fie întotdeauna la curent cu starea actuală. Este compatibil cu barele colectoare Acti9 și blocurile de distribuție din partea superioară, ceea ce sporește și mai mult flexibilitatea instalării.
Schneider Electric Acti9 iC60 - A9A26946 - iMX - Dispozitiv de declanșare la curent de funcționare, 100 - 415 V c.a., 110 - 130 V c.c. Date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Dispozitiv de declanșare cu contact OC
Abrevierea dispozitivului: iMX+OF
Compoziția contactului: 1 contact inversor (C/O)
Caracteristici electrice
Curent nominal [In]:
AC-12 3 A la 415 V, 50 Hz
AC-12 6 A la 100 V, 50 Hz
AC-12 6 A la 230 V, 50 Hz
DC-12 1 A la 110 V
DC-12 1 A la 130 V
Tensiune circuit de control [Uc]:
100...415 V CA 50/60 Hz
110...130 V CC
Caracteristici mecanice
Lățime: 18 mm
Pas de 9 mm: 2
Culoare: Alb
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Compatibilitate
Compatibilitate familie de produse:
Acti9 iC60H RCBO
Acti9 iC60H RCBO PoN
Acti9 iC60H2 RCBO
Acti9 iC60N RCBO
Acti9 iKQE RCBO
Compatibilitate cu bara colectoare și blocul de distribuție: Partea superioară: DA
Conexiuni
Conectori:
Bloc terminal - 2 cabluri 2,5 mm² - manșon flexibil
Bloc terminal - 1 cablu 6 mm² - rigid
Bloc terminal - 2 cabluri 2,5 mm² - rigid
Terminal de sertizare - 1 cablu(e) 4 mm² - flexibil
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN/IEC 60947-1, EN/IEC 60947-5-1
Versiune tropicalizată: 2 conform EN/IEC 60947-5-1
Umiditate relativă: 95% la 55 °C
Temperatură ambiantă de funcționare: -35...70 °C
Temperatură de depozitare: -40...85 °C
Indicații
Indicație locală: Indicator de funcționare
