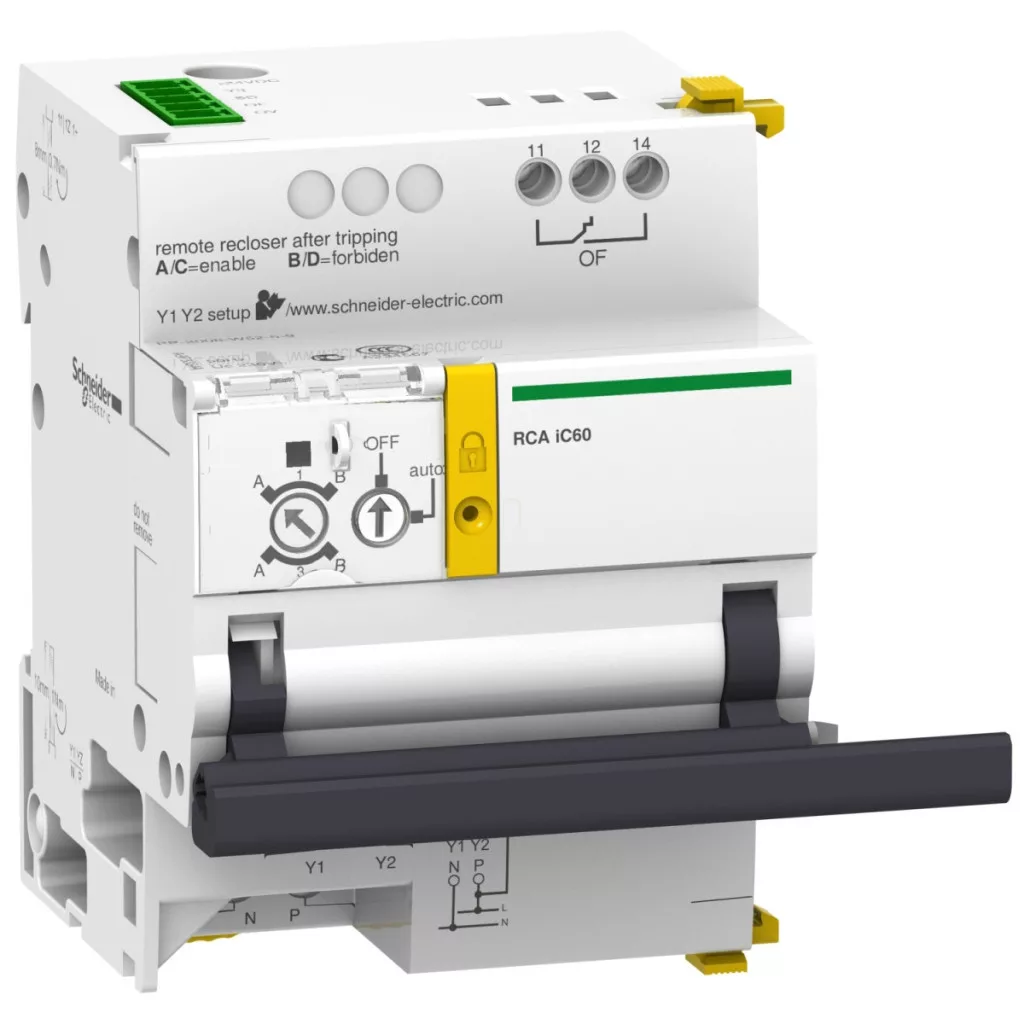

Reléul auxiliar de comandă la distanță RCA cu numărul de referință A9C70122, din gama de produse Acti9 a Schneider Electric, reprezintă o soluție inovatoare care permite controlul de la distanță al întreruptoarelor de mică putere iC60. Acest releu auxiliar special este compatibil cu întrerupătoarele iC60 cu configurații 1P, 1P+N și 2P, asigurând astfel o aplicabilitate flexibilă în diverse sisteme electrice. Una dintre cele mai importante caracteristici ale dispozitivului este interfața Ti24, care funcționează cu o tensiune de alimentare de 24 V CC și permite controlul de la distanță. Reléul auxiliar suportă mai multe moduri de control, inclusiv controlul la distanță prin impulsuri și continuu în sisteme de 230 V CA 50/60 Hz, precum și controlul continuu prin interfața Ti24 cu tensiune de 24 V CC. În modul de impuls, necesită un semnal de comandă cu o durată minimă de 200 ms și are un timp de răspuns mai mic de 500 ms, ceea ce asigură o reacție rapidă la schimbările care au loc în sistem. Dispozitivul dispune, de asemenea, de contacte de semnalizare, a căror compoziție este: 1 contact OF fără potențial, 1 OF Ti24 și 1 SD Ti24. Tensiunea circuitului de semnalizare funcționează în intervalul 24...230 V 0,01...1 A CA la contactul fără potențial, în timp ce la conexiunea Ti24 funcționează cu o valoare de 24 V 100 mA CC. Curentul de intrare este de 5 mA în modul de funcționare cu impulsuri, de asemenea 5 mA în cazul comenzii continue, în timp ce în cazul comenzii continue de joasă tensiune este de 5,5 mA. Tensiunea nominală de alimentare a dispozitivului este de 230 V CA 50/60 Hz, consumul de putere fiind de doar 1 W, ceea ce asigură o funcționare eficientă din punct de vedere energetic. Reléul auxiliar Schneider Electric A9C70122 RCA oferă numeroase opțiuni de configurare: în modul Auto, telecomanda este activată, iar în poziția Off, telecomanda este dezactivată. Modul 1 permite controlul centralizat, iar modul 3 permite controlul centralizat cu suprascriere locală. Poziția A permite reînchiderea după declanșare, în timp ce poziția B interzice reînchiderea după declanșare. Indicatorul local semnalează starea de funcționare cu un LED verde intermitent, în timp ce LED-ul portocaliu intermitent indică starea de nefuncționare. Printre datele tehnice ale dispozitivului, este important să menționăm tensiunea nominală de izolație de 400 V și rezistența nominală la tensiune de șoc de 6 kV. Reléul auxiliar RCA este montabil pe șină DIN, având o construcție fixă. Dimensiunile fizice: 93 mm înălțime, 63 mm lățime și 75,5 mm adâncime, greutate netă 400 g. Conform datelor referitoare la dimensiunea modulului, acesta ocupă 7 pasuri de 9 mm pe șina DIN. Reléul auxiliar RCA Schneider Electric A9C70122 este de culoare albă și are o durabilitate excelentă – durata de viață atât electrică, cât și mecanică este de 10.000 de cicluri. Este fabricat într-o versiune care poate fi încuiată, ceea ce sporește siguranța. Lungimea de dezizolare a cablului diferă în funcție de conexiuni: 10 mm la conexiunea inferioară pentru alimentare și intrare, 8 mm la conexiunea superioară pentru ieșire și 10 mm la conexiunea bornei de racordare pentru interfața Ti24. Valorile cuplului de strângere: 0,7 Nm pentru ieșirea auxiliară, 1 Nm pentru alimentarea auxiliară și intrarea auxiliară. Dispozitivul este compatibil cu familiile de produse Acti 9 iC60, Acti 9 iC65, cu adaptorul de tensiune Acti 9 iMDU și cu PLC-ul Modicon. Are grad de protecție IP20 conform standardului IEC 60529 și protecție IP40 în carcasă modulară. Produsul are gradul de poluare 3 și categoria de supratensiune II conform standardului IEC 60947. Versiunea tropicală are gradul 2, toleranța la umiditatea relativă fiind de 93% la 40 °C. Intervalul de temperatură de depozitare este de -40...+70 °C, iar intervalul de temperatură de funcționare este de -25...+60 °C.
Schneider Electric Acti9 iC60 - A9C70122 - Date tehnice releu auxiliar de comandă la distanță RCA
Caracteristici principale
Gama de produse: Acti9
Tip de produs: Releu auxiliar de comandă la distanță
Denumire scurtă a dispozitivului: RCA iC60
Componența contactelor de semnalizare: 1 contact fără potențial OF, 1 OF Ti24, 1 SD Ti24
Tensiunea circuitului de semnalizare: Contact fără potențial 24...230 V 0,01...1 A CA, Ti24 24 V 100 mA CC
Date suplimentare
Tipul de comandă: Comandă de la distanță cu impuls și continuă 230 V CA 50/60 Hz, Comandă la distanță continuă Ti24 24 V CC
Curent de intrare: 5 mA impuls, 5 mA continuu, 5,5 mA continuu joasă tensiune
Durata impulsului: >= 200 ms circuit de comandă
Timp de răspuns: < 500 ms
Tensiune nominală de alimentare: 230 V CA 50/60 Hz
Putere consumată: 1 W
Tensiune nominală de izolație: 400 V
Rezistență nominală la tensiune de impuls: 6 kV
Valori de setare: Auto: telecomandă permisă, Off: telecomandă interzisă, Modul 1: comandă centralizată, Modul 3: comandă centrală cu suprascriere locală, Poziția A: reînchidere permisă după declanșare, Poziția B: reînchidere interzisă după declanșare
Indicator local: LED verde intermitent: gata de funcționare, LED portocaliu intermitent: nu este funcțional
Montare și dimensiuni
Mod de montare: Fixat
Bază de montare: Șină DIN
Compatibilitate cu șina colectoare cu pieptene și blocul de distribuție: NU
Intervale de 9 mm: 7
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Caracteristici electrice și mecanice
Culoare: Alb
Durată de viață electrică: 10000 de cicluri
Durată de viață mecanică: 10.000 de cicluri
Închidere cu lacăt: Se poate închide cu lacăt
Lungime de dezizolare a cablului: Alimentare: 10 mm la conexiunea inferioară, Intrare: 10 mm la conexiunea inferioară, Ieșire: 8 mm la conexiunea superioară, Interfață Ti24: 10 mm la conexiunea cu bornă
Cuplu de strângere: Ieșire auxiliară: 0,7 Nm, Alimentare auxiliară: 1 Nm, Intrare auxiliară: 1 Nm
Compatibilitate
Interfață fizică: Ti24
Compatibilitate gamă de produse: Acti 9 Acti9 iC60, Acti 9 Acti9 iC65, Acti 9 iMDU adaptor de tensiune, Modicon PLC
Compatibilitate produs: 2P iC60, 1P + N iC60, 1P iC60, 1P iC65, 2P iC65, iMDU, PLC
Parametri de mediu
Grad de protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Execuție tropicală: 2
Umiditate relativă: 93% la 40 °C
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -25...60 °C
