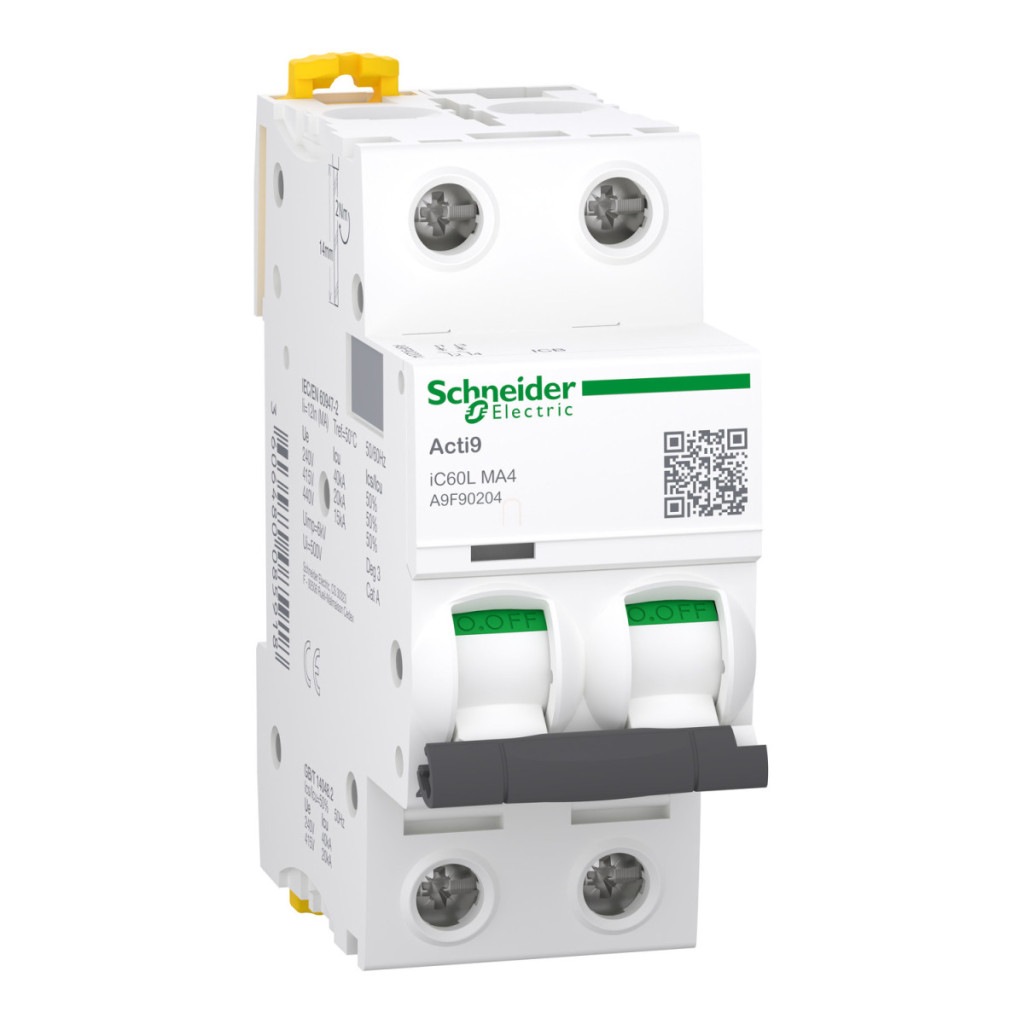

Schneider Electric Acti9 iC60L (A9F90204) este un întrerupător automat miniatural (MCB) cu 2 poli, nominal 4 A, cu caracteristici MA, conceput pentru aplicații cu motoare, oferind o protecție excepțională în rețelele electrice. Acest întrerupător instantaneu oferă protecție precisă împotriva supracurentului, protejând în mod fiabil sistemele electrice împotriva deteriorării. Aplicația principală a dispozitivului este protecția motoarelor, unde sunt necesare caracteristici speciale ale întrerupătorului din cauza curenților de pornire. Curba MA a disjunctorului miniatural Acti9 iC60L 4A este optimizată special pentru a face față supratensiunilor specifice ale motoarelor, unde pragul de declanșare este de 12 ori curentul nominal (±20%). Datorită tehnologiei sale de declanșare magnetică, acesta se activează numai în cazul unui scurtcircuit sau al unui supracurent semnificativ, astfel încât curenții tranzitorii care apar la pornirea motorului să nu provoace declanșări nedorite. Întrerupătorul iC60L are o capacitate de întrerupere remarcabilă: 20 kA Icu la 380-415 V c.a. 50/60 Hz (conform EN/IEC 60947-2), 15 kA Icu la 440 V c.a. 50/60 Hz și 40 kA Icu la rețele de 220-240 V c.a. 50/60 Hz. Această capacitate de întrerupere ridicată este deosebit de avantajoasă în mediile industriale, unde curenții de defect potențiali pot fi mai mari. Întrerupătorul de circuit este conform cu standardele EN 60947-2 și IEC 60947-2 și aparține categoriei de utilizare „A”, ceea ce îl face potrivit pentru aplicații profesionale. O altă caracteristică importantă a produsului este că este adecvat pentru izolare, ceea ce asigură o întreținere sigură. Tensiunea nominală de izolare (Ui) de 500 V c.a. și tensiunea nominală de rezistență la impuls (Uimp) de 6 kV sunt dovada construcției sale robuste. Dispozitivul are un indicator de stare de comutare, care face ca starea disjunctorului să fie imediat vizibilă, sporind siguranța operațională. Disjunctorul miniatural iC60L poate fi montat pe o șină DIN cu o metodă de montare fixă și este compatibil cu șine pieptene și blocuri de distribuție (poate fi conectat în partea superioară sau inferioară). Dimensiunile sale sunt compacte: 85 mm înălțime, 36 mm lățime și 78,5 mm adâncime, ceea ce îl face ușor de montat în majoritatea dulapurilor de comutație. Produsul poate rezista la 20.000 de cicluri de comutație mecanică și 10.000 de cicluri de comutație electrică, asigurând o durată lungă de viață chiar și în medii industriale solicitante. Carcasa albă se potrivește bine cu designul dulapurilor de comutație moderne. În ceea ce privește cablarea, iC60L acceptă cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm² pe ambele părți (sus sau jos). Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere a conexiunii este de 2 Nm. Întrerupătorul poate fi utilizat într-o gamă largă de condiții de mediu: temperatură de funcționare -35...+70 °C, altitudine 0-2000 m deasupra nivelului mării și umiditate relativă 95% (la 55 °C). Produsul are protecție IP20 conform standardelor IEC 60529 și EN 60529, care oferă protecție de bază împotriva contactului.
Schneider Electric Acti9 iC60L - A9F90204 date tehnice
Caracteristici principale
Aplicație: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tip dispozitiv: Întrerupător automat miniatural
Denumire scurtă dispozitiv: iC60L
Descriere poli: 2P
Număr de poli protejați: 2
Curent nominal [In]: 4 A
Tip de rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod curba: MA
Capacitate de rupere
15 kA Icu la 440 V AC 50/60 Hz (conform EN/IEC 60947-2)
20 kA Icu la 380...415 V c.a. 50/60 Hz (conform EN/IEC 60947-2)
40 kA Icu 220...240 V c.a. 50/60 Hz (conform EN/IEC 60947-2)
Categorie de utilizare
Categoria A (conform EN 60947-2)
Categoria A (conform IEC 60947-2)
Adecvare pentru izolare
Da (conform EN 60947-2)
Da (conform IEC 60947-2)
Standarde
EN 60947-2
IEC 60947-2
Caracteristici suplimentare
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 12 x In +/- 20 %
Capacitate nominală de întrerupere [Ics]:
10 kA 50 % (conform EN 60947-2 - 380,..415 V c.a. 50/60 Hz)
7,5 kA 50 % (conform EN 60947-2 - 440 V c.a. 50/60 Hz)
10 kA 50 % (conform IEC 60947-2 - 380...415 V c.a. 50/60 Hz)
7,5 kA 50 % (conform IEC 60947-2 - 440 V c.a. 50/60 Hz)
20 kA 50 % (conform EN 60947-2 - 220...240 V c.a. 50/60 Hz)
20 kA 50 % (conform IEC 60947-2 - 220...240 V CA 50/60 Hz)
Clasa de limitare: 3 (conform EN 60898-1)
3 (conform IEC 60898-1)
Tensiune nominală de izolare [Ui]: 500 V CA 50/60 Hz (conform EN 60947-2) 500 V CA 50/60 Hz (conform IEC 60947-2) 6 kV (conform EN 60947-2) 6 kV (conform IEC 60947-2) Indicator de poziție contact: Da Tip de comandă: Pârghie Indicator local: Indicator de declanșare
Caracteristici de montare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 4
Dimensiuni
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 78,5 mm
Culoare: Alb
Durată de viață
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Conectori - blocuri terminale: Bloc terminal unic (sus sau jos) 1...25 mm² rigid
Bloc terminal unic (sus sau jos) 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m superioară sau inferioară
Protecție împotriva defectelor la împământare: Bloc separat
Condiții de mediu
Protecție IP: IP20 (conform IEC 60529)
IP20 (conform EN 60529)
Grad de contaminare: 3 (conform EN 60947-2)
3 (conform IEC 60947-2)
Categorie de supratensiune: IV
Tropicalizare: 2 (conform IEC 60068-1)
Umiditate relativă:95% la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -35 până la 70 °C
Temperatura ambiantă în timpul depozitării: -40 până la 85 °C
