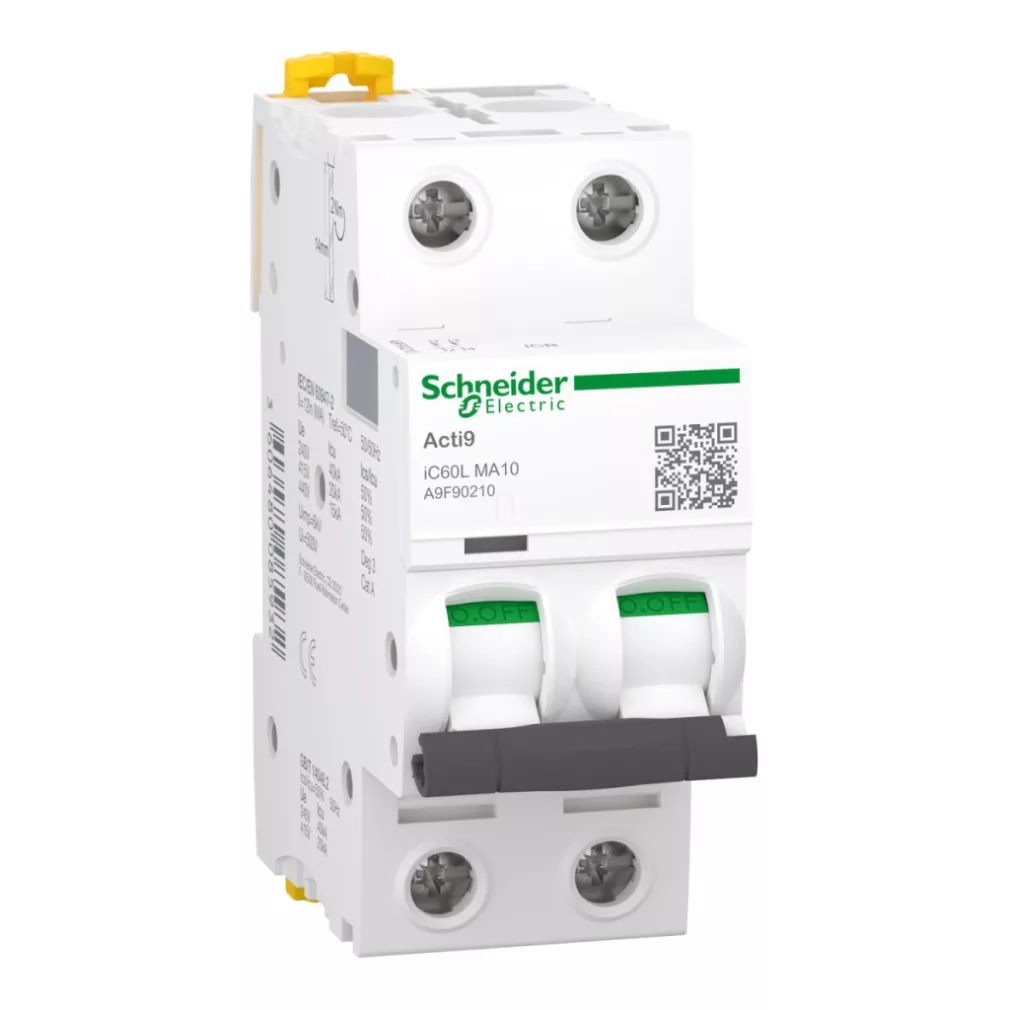

Întrerupătorul miniatural Acti9 iC60L este un produs de înaltă calitate de la Schneider Electric, conceput special pentru aplicații de protecție a motoarelor. Întrerupătorul miniatural bipolar (2P) A9F90210 are un curent nominal de 10 amperi și caracteristici de declanșare MA, care asigură o declanșare magnetică extrem de rapidă pentru a gestiona curenții de pornire și scurtcircuitele care apar frecvent în circuitele motoarelor. Produsul are o capacitate de întrerupere remarcabilă de 20 kA, în conformitate cu IEC/EN 60947-2, la o tensiune de rețea de 380-415 V c.a. și o frecvență de 50/60 Hz. De asemenea, oferă performanțe excelente și în alte intervale de tensiune: 15 kA la 440 V c.a. și până la 40 kA la 220-240 V c.a. Pragul de declanșare magnetică este de 12 ori curentul nominal, cu o toleranță de ±20%, ceea ce este ideal pentru aplicații de protecție a motoarelor. Este clasificat în categoria „A” conform EN/IEC 60947-2 și este, de asemenea, adecvat pentru izolare conform aceluiași standard. Întrerupătorul miniatural Acti9 iC60L are caracteristici tehnice remarcabile: tensiune de izolare de 500 V c.a., rezistență la tensiune de impuls de 6 kV și, datorită designului său ușor de utilizat, este echipat și cu un indicator de stare de comutare. Produsul are un design fix, poate fi montat pe o șină DIN și este compatibil cu bare colectoare și blocuri de distribuție cu conexiuni atât în partea superioară, cât și în partea inferioară. Dimensiunile sale fizice sunt compacte: 85 mm înălțime, 36 mm lățime și 78,5 mm adâncime, ceea ce corespunde modulelor de 4 x 9 mm. Comutatorul Acti9 iC60L are o durată de viață mecanică remarcabilă de 20.000 de cicluri și o durată de viață electrică de 10.000 de cicluri. Conexiunea este flexibilă: cu un singur bloc terminal (superior sau inferior), acceptă cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm², cu o lungime de dezizolare a cablului de 14 mm și un cuplu de strângere de 2 Nm. Protecția împotriva defectelor la împământare poate fi asigurată cu un bloc separat. De asemenea, este rezistent la mediul înconjurător: protecție IP20, grad de poluare 3, categorie de supratensiune IV și nivel de tropicalizare 2. Poate fi utilizat într-o gamă largă de temperaturi de funcționare (-35...+70 °C) și la altitudini de până la 2000 de metri deasupra nivelului mării și funcționează fiabil la 55 °C cu o umiditate relativă de 95%. Întrerupătorul miniatural Acti9 iC60L (A9F90210) este o soluție profesională fiabilă și durabilă, fiind alegerea perfectă pentru toate aplicațiile de protecție a motoarelor.
Schneider Electric Acti9 iC60L - A9F90210 date tehnice
Caracteristici principale
Aplicație dispozitiv: Motor
Familia de produse: Acti9
Denumire produs: Acti9 iC60
Tipul produsului: Întrerupător automat miniatural (MCB)
Denumirea scurtă a dispozitivului: iC60L
Descrierea polilor: 2P
Număr de poli protejați: 2
Curent nominal: 10 A
Tip de rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod curba de declanșare: MA
Capacitate de rupere
15 kA Icu la 440 V AC 50/60 Hz în conformitate cu EN/IEC 60947-2
20 kA Icu la 380...415 V c.a. 50/60 Hz în conformitate cu EN/IEC 60947-2
40 kA Icu 220...240 V CA 50/60 Hz în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A conform EN 60947-2, Categoria A conform IEC 60947-2
Adecvare pentru izolare:Da, în conformitate cu EN 60947-2 și IEC 60947-2. Standarde: EN 60947-2, IEC 60947-2. Date suplimentare Frecvența rețelei: 50/60 Hz Limită de declanșare magnetică: 12 x In +/- 20% 50/60 Hz
Limită de declanșare magnetică: 12 x In +/- 20%
Capacitate nominală de întrerupere:
10 kA 50% conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
7,5 kA 50% conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
20 kA 50% conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz
Clasă de limitare: 3 conform EN/IEC 60898-1
Tensiune nominală de izolare: 500 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de impuls rezistentă: 6 kV conform EN/IEC 60947-2
Indicator de poziție a contactului: Da
Tip de comandă: Manetă de comutare
Indicație locală
Indicație de declanșare: Indicator de declanșare
Montare
Metodă de montare: Fixă
Suprafață de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 4
Dimensiuni
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 78,5 mm
Durabilitate
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni - blocuri terminale
Conexiune: Bloc terminal unic (superior sau inferior) 1…25 mm² rigid, bloc terminal unic (superior sau inferior) 1…16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva defectelor la împământare: Bloc separat
Mediu
Grad de protecție IP: IP20 conform IEC/EN 60529
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: IV
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55 °C. Altitudine de funcționare: 0 până la 2000 m. Temperatură ambiantă în timpul funcționării: -35 până la 70 °C. Temperatură ambiantă în timpul depozitării: -40 până la 85 °C.
