Întrerupătorul miniatural Schneider Electric Acti9 iC60L (A9F90276) este un dispozitiv de siguranță electrică de calitate profesională, conceput special pentru aplicații de protecție a motoarelor. Acest întrerupător miniatural cu 2 poli are un curent nominal de 6,3 amperi și caracteristici MA, fiind ideal pentru situații în care este necesară o declanșare magnetică rapidă. Întrerupătorul miniatural Acti9 iC60L are parametri tehnici remarcabili. Capacitatea sa de întrerupere este de 20 kA într-o rețea de 380-415 V c.a. (în conformitate cu standardul IEC/EN 60947-2), 15 kA într-o rețea de 440 V c.a. și impresionanta valoare de 40 kA într-o rețea de 220-240 V c.a. Limita de declanșare magnetică este de 12 ori curentul nominal, cu o toleranță de ±20%. Acest lucru înseamnă că dispozitivul reacționează extrem de rapid în cazul unui supracurent, oferind în același timp o protecție adecvată circuitului protejat. Dispozitivul este, de asemenea, adecvat pentru deconectare în conformitate cu standardele IEC 60947-2 și EN 60947-2, astfel încât poate fi utilizat în siguranță în timpul lucrărilor de întreținere. Dispozitivul funcționează într-o gamă largă de condiții de mediu. Intervalul său de temperatură de funcționare este între -35 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +85 °C. Poate rezista la o umiditate relativă de până la 95% la 55 °C. Altitudinea recomandată pentru instalare este între 0 și 2000 de metri. iC60L are protecție IP20 și este conform cu gradul de poluare 3. Are protecție împotriva supratensiunii de categoria IV și este fabricat în conformitate cu standardul IEC 60068-1, nivel de proiectare tropicală 2. Întrerupătorul miniatural Schneider Electric Acti9 iC60L este ușor de instalat și conectat. Poate fi montat pe o șină DIN cu o metodă de montare fixă. Este compatibil cu șine combinate și blocuri de distribuție atât la punctele de conectare inferioare, cât și la cele superioare. Dispozitivul are dimensiuni compacte: 85 mm înălțime, 36 mm lățime și 78,5 mm adâncime. Terminalele sale de conectare pot fi în poziție superioară sau inferioară și acceptă cabluri rigide de 1-25 mm² și cabluri flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al terminalelor este de 2 Nm. Durata de viață mecanică a dispozitivului este de 20.000 de cicluri, iar durata de viață electrică este de 10.000 de operațiuni de comutare.

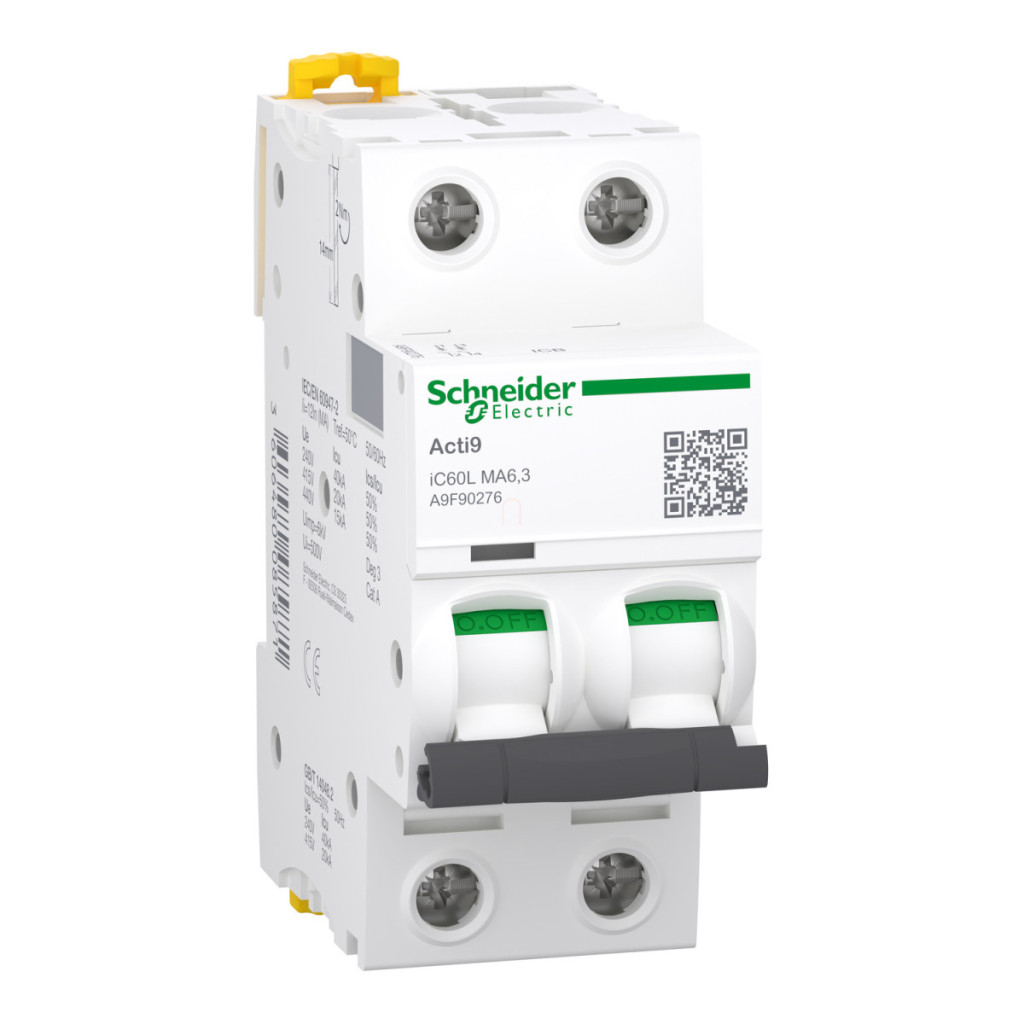

Schneider Electric Acti9 iC60L - A9F90276 - întrerupător automat miniatural instantaneu, 2P, MA, 6,3 A, unipolar date tehnice
Caracteristici principale
Aplicație dispozitiv: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tipul produsului sau al componentei: Întrerupător miniatural
Denumirea scurtă a dispozitivului: iC60L
Descrierea polilor: 2P
Număr de poli protejați: 2
Curent nominal: 6,3 A
Tip de rețea: CA
Tehnologie de declanșare: Magnetică
Cod curba: MA
Capacitate de întrerupere
15 kA Icu la 440 V AC 50/60 Hz, conform cu EN/IEC 60947-2
20 kA Icu la 380...415 V c.a. 50/60 Hz, conform cu EN/IEC 60947-2
40 kA Icu 220...240 V c.a. 50/60 Hz, conform standardului EN/IEC 60947-2
Date tehnice suplimentare
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 12 x In +/- 20 %
Clasă de limitare: 3, conform standardelor EN 60898-1 și IEC 60898-1
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz, conform cu EN/IEC 60947-2
Tensiune nominală de impuls rezistentă: 6 kV, conform cu EN/IEC 60947-2
Indicarea stării de comutare: Da
Tip de control: Pârghie
Caracteristici fizice
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Pas de 9 mm: 4
Înălțime: 85 mm
Lățime: 36 mm
Adâncime: 78,5 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Conectori: Terminal unic (sus sau jos) 1…25 mm² rigid
Terminal simplu (sus sau jos) 1…16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune sus sau jos
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva defectelor la împământare: Bloc separat
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC/EN 60529
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: IV
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -35…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C
