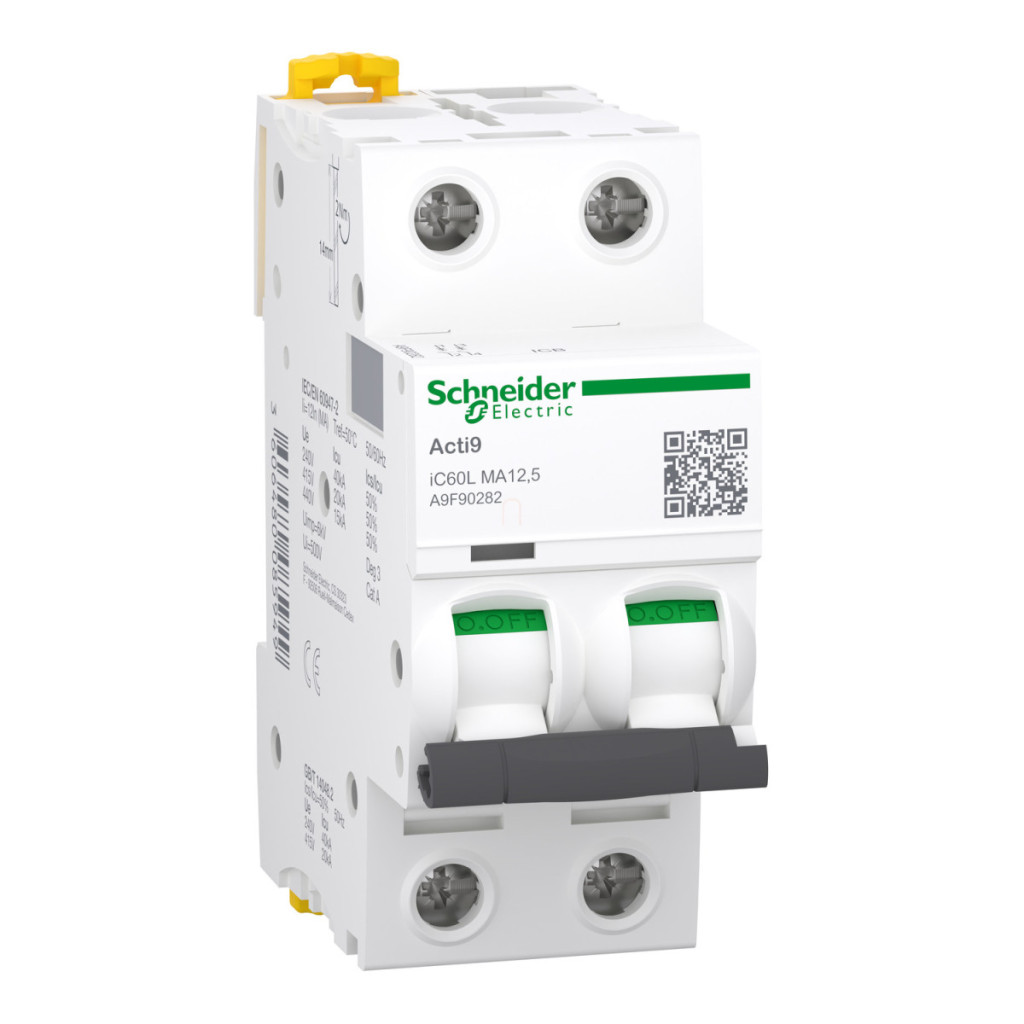

Schneider Electric Acti9 iC60L - A9F90282 - întrerupător automat miniatural instantaneu, 2P, MA, 12,5 A, conexiune simplă

Lățime: 70 mm

Lungime: 95 mm

Înălțime: 35 mm

Comandă specială

Schneider Electric Acti9 iC60L - A9F90282 - întrerupător automat miniatural instantaneu, 2P, MA, 12,5 A, conexiune simplă

Name: Schneider Electric Acti9 iC60L - A9F90282 - întrerupător automat miniatural instantaneu, 2P, MA, 12,5 A, conexiune simplă
Brand: Schneider Electric Zrt.
SKU: 3606480085949
Price: 1032.19 RON
Availability: InStock

1 032,19 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Întrerupător miniatural bipolar Schneider Electric Acti9 iC60L

Întrerupător automat miniatural bipolar instantaneu Schneider Electric Acti 9iC60L

Gama completă Schneider Electric Acti9 iC60L

Întrerupător mic

Dispozitivul de protecție instantanee din gama de produse Schneider Electric Acti9 iC60L, întrerupătorul miniatural A9F90282, este un dispozitiv de protecție instantanee dezvoltat special pentru aplicații de protecție a motoarelor. Acest întrerupător de circuit cu 2 poli, cu o putere nominală de 12,5 A, este o soluție excelentă pentru mediile industriale și comerciale în care trebuie acordată o atenție specială protecției motoarelor și a circuitelor aferente. Dispozitivul are o curbă caracteristică MA care prioritizează declanșarea magnetică, activându-se la 12 ori curentul nominal (±20%). Această caracteristică este deosebit de avantajoasă în aplicațiile de pornire a motoarelor, unde creșterile curentului de pornire pot depăși semnificativ valorile normale ale curentului de funcționare pentru o perioadă scurtă de timp. Seria Acti9 iC60L oferă o protecție eficientă împotriva curenților de scurtcircuit datorită capacității sale remarcabile de întrerupere: 40 kA pentru 220-240 V c.a. 20 kA pentru 380-415 V c.a. și 15 kA pentru rețelele de 440 V c.a., în conformitate cu standardul EN/IEC 60947-2. Întrerupătorul miniatural poate fi utilizat și ca întrerupător de deconectare (cu funcție de izolare), ceea ce sporește flexibilitatea instalării. Produsul este în deplină conformitate cu standardele EN 60947-2 și IEC 60947-2 și are o clasificare de categoria A. Întrerupătorul miniatural Schneider Electric Acti9 iC60L are un grad de protecție IP20, ceea ce înseamnă că este protejat împotriva contactului cu degetele, dar nu și împotriva pătrunderii apei. Intervalul larg de temperatură de funcționare (-35 °C până la +70 °C) permite utilizarea acestuia într-o varietate de medii. Dispozitivul este ușor de instalat, poate fi montat pe o șină DIN și este compatibil cu șine pieptene și blocuri de distribuție conectate în partea superioară sau inferioară. Întrerupătorul miniatural are o înălțime de 85 mm, o lățime de 36 mm și o adâncime de 78,5 mm, iar dimensiunile sale compacte îl fac ușor de instalat chiar și în spații înguste. Terminalele sale de conectare în partea superioară și inferioară permit conectarea cablurilor rigide de 1-25 mm² sau flexibile de 1-16 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere de 2 Nm. Are o funcție de indicator de stare a mini-disjunctorului care indică clar când dispozitivul este declanșat. Mini-disjunctorul A9F90282 are o durată de viață lungă și este proiectat pentru 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică.

Schneider Electric Acti9 iC60L - A9F90282 - întrerupător automat miniatural instantaneu, 2P, MA, 12,5 A, conexiune simplă date tehnice

Caracteristici principale

Aplicație: Motor

Familia de produse: Acti9

Denumirea produsului: Acti9 iC60

Tipul produsului: Întrerupător miniatural

Denumirea scurtă a dispozitivului: iC60L

Poli: 2P

Număr de poli protejați: 2

Curent nominal [In]: 12,5 A

Tip rețea: CA

Tehnologie de declanșare: Magnetică

Cod curba caracteristică: MA

Date de performanță

Capacitate de rupere:

15 kA Icu 440 V c.a. 50/60 Hz conform EN/IEC 60947-2

20 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2

40 kA Icu 220...240 V AC 50/60 Hz conform EN/IEC 60947-2

Categorie de utilizare:

Categoria A conform EN 60947-2

Categoria A conform IEC 60947-2

Adecvat pentru izolare: Da conform EN 60947-2 și IEC 60947-2

Limită de declanșare magnetică: 12 x In +/- 20 %

Capacitate nominală de întrerupere [Ics]:

10 kA 50% conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz

7,5 kA 50% conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz

20 kA 50% conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz

Clasă de limitare: 3 conform EN/IEC 60898-1

Caracteristici electrice

Tensiune nominală de izolare [Ui]: 500 V CA 50/60 Hz conform EN/IEC 60947-2

Tensiune nominală de impuls [Uimp]: 6 kV conform EN/IEC 60947-2

Indicator de poziție a contactului: Da

Tip de comandă: Manetă de comutare

Indicație locală: Indicator de declanșare

Caracteristici mecanice

Metodă de montare: Fixă

Bază de montare: Șină DIN

Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA

Pas de 9 mm: 4

Înălțime: 85 mm

Lățime: 36 mm

Adâncime: 78,5 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 10.000 de cicluri

Conexiuni

Conectori:

Conector unic (sus sau jos) 1…25 mm² rigid

Conector unic (sus sau jos) 1…16 mm² flexibil

Lungime de dezizolare a cablului: 14 mm pentru conexiune sus sau jos

Cuplu de strângere: 2 N.m sus sau jos

Protecție împotriva curentului de defect: Bloc separat

Parametri de mediu

Grad de protecție IP: IP20 conform IEC/EN 60529

Grad de poluare: 3 conform EN/IEC 60947-2

Categorie de supratensiune: IV

Tropicalizare: 2 conform IEC 60068-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 0...2000 m

Temperatura ambiantă în timpul funcționării: -35...70 °C

Temperatură ambiantă în timpul depozitării: -40...85 °C

Date

Lățime

70 mm

Lungime

95 mm

Înălțime

35 mm

EAN prezentat

3606480085949

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

220 g/bucată
