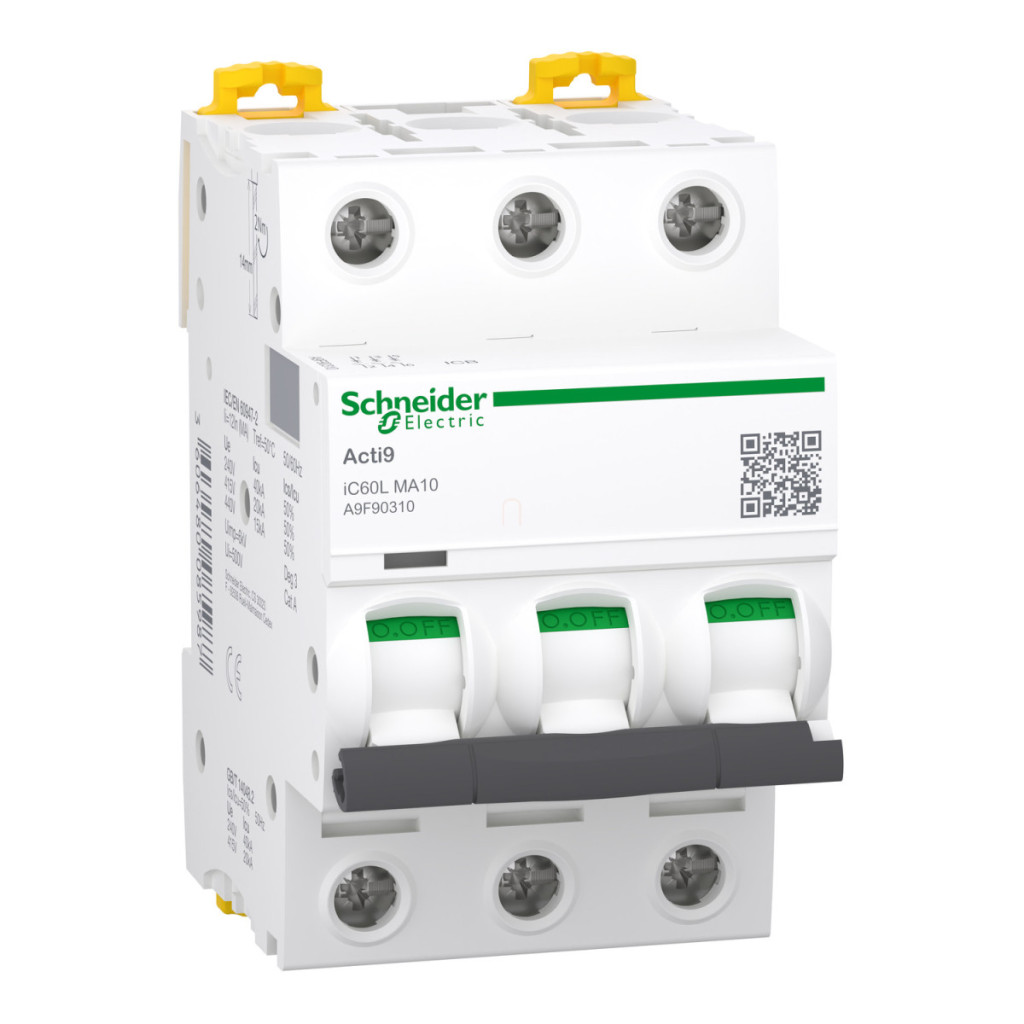

Întrerupătorul miniatural Schneider Electric Acti9 iC60L A9F90310 este un dispozitiv de protecție a motorului de înaltă calitate, care oferă soluția perfectă pentru comenzi de motor și aplicații speciale. Acest întrerupător miniatural cu 3 poli, 10 A, caracteristică MA oferă performanțe remarcabile chiar și în cele mai exigente medii industriale. A9F90310 face parte din gama populară Acti9 de la Schneider Electric, renumită în rândul profesioniștilor pentru fiabilitatea și calitatea sa. Întrerupătorul miniatural are o capacitate de întrerupere remarcabilă: 15 kA Icu la 440 V c.a. 50/60 Hz, 20 kA Icu la 380-415 V c.a. 50/60 Hz și 40 kA Icu la 220-240 V c.a. 50/60 Hz, în conformitate cu standardul EN/IEC 60947-2. Această capacitate de rupere asigură funcționarea fiabilă a dispozitivului chiar și în cele mai extreme condiții de scurtcircuit. Tehnologia de declanșare magnetică are o limită de declanșare magnetică de 12 x In +/- 20%, ceea ce o face ideală pentru gestionarea curenților de pornire a motorului, oferind în același timp protecție împotriva scurtcircuitelor. Întrerupătorul miniatural iC60L oferă multiple opțiuni de montare, cu un mod de montare fix și un design de montare pe șină DIN. Este compatibil cu bare colectoare și blocuri de distribuție, cu conexiune superioară sau inferioară. Dimensiunile dispozitivului sunt optimizate: 85 mm înălțime, 54 mm lățime și 78,5 mm adâncime, ceea ce îl face ușor de instalat în diverse echipamente de distribuție. Carcasa albă îi conferă un aspect profesional. Produsul are protecție IP20 conform IEC/EN 60529 și este conform cu gradul de poluare 3. Sistemul de semnalizare locală cu indicator de declanșare facilitează funcționarea. Disjunctorul miniatural Schneider Electric Acti9 iC60L A9F90310 este extrem de durabil și fiabil: garantează 20.000 de cicluri de comutare mecanică și 10.000 de cicluri de comutare electrică. Dispozitivul are o conexiune monofazată și permite cablarea atât în partea superioară, cât și în partea inferioară. Se pot conecta cabluri cu o secțiune transversală de 1-25 mm² pentru fire rigide și 1-16 mm² pentru fire flexibile. Lungimea de dezizolare a firului este de 14 mm, iar cuplul de strângere este de 2 Nm pentru o conexiune sigură. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: funcționează între -35 °C și +70 °C și poate fi depozitat la temperaturi între -40 °C și +85 °C. Umiditatea relativă poate fi de 95% la 55 °C și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Întrerupătorul miniatural Acti9 iC60L respectă în toate privințele standardele stricte IEC 60947-2 și EN 60947-2, care garantează o calitate ridicată și o funcționare fiabilă.
Schneider Electric Acti9 iC60L - A9F90310 date tehnice
Caracteristici principale
Aplicație dispozitiv: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tipul produsului: Întrerupător automat miniatural (MCB)
Denumire prescurtată: iC60L
Descrierea polilor: 3P
Număr de poli protejați: 3
Curent nominal: 10 A
Tip de rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod curba de declanșare: MA
Capacitate de întrerupere
15 kA Icu 440V AC 50/60 Hz (EN/IEC 60947-2)
20 kA Icu 380...415 V c.a. 50/60 Hz (EN/IEC 60947-2)
40 kA Icu 220...240 V c.a. 50/60 Hz (EN/IEC 60947-2)
Caracteristici tehnice
Frecvența rețelei: 50/60 Hz
Limită de declanșare magnetică: 12 x In +/- 20 %
Capacitate nominală de întrerupere:
10 kA 50% (EN/IEC 60947-2) - 380...415 V c.a. 50/60 Hz
7,5 kA 50% (EN/IEC 60947-2) - 440 V c.a. 50/60 Hz
20 kA 50% (EN/IEC 60947-2) - 220...240 V c.a. 50/60 Hz
Clasă de limitare: 3 (EN/IEC 60898-1)
Tensiune nominală de izolare: 500 V c.a. 50/60 Hz (EN/IEC 60947-2)
Tensiune nominală de rezistență la impulsuri: 6 kV (EN/IEC 60947-2)
Indicator de poziție a contactului: Da
Tip de control: Manetă de comutare
Caracteristici fizice
Indicație locală: Indicator de declanșare
Metodă de montare: Fixă
Suprafață de montare: Șină DIN
Compatibilitate cu bară colectoare: Sus sau jos: DA
Pas de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 78,5 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Tip conector: Conector simplu (sus sau jos) 1...25 mm² rigid, 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva defectelor la împământare: Bloc separat
Condiții de mediu
Grad de protecție IP: IP20 (IEC/EN 60529)
Grad de poluare: 3 (EN/IEC 60947-2)
Categorie de supratensiune: IV
Proiectare tropicală: 2 (IEC 60068-1)
Umiditate relativă: 95% la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -35...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
