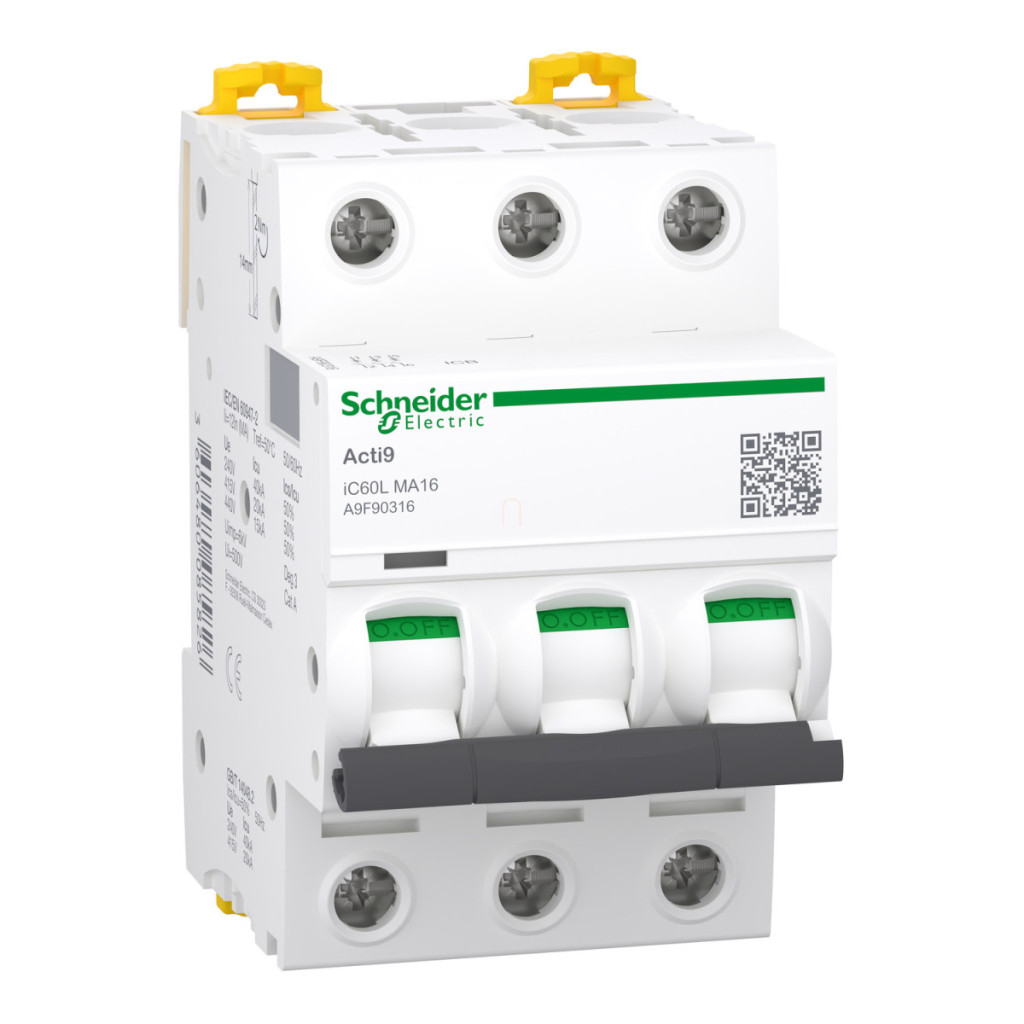

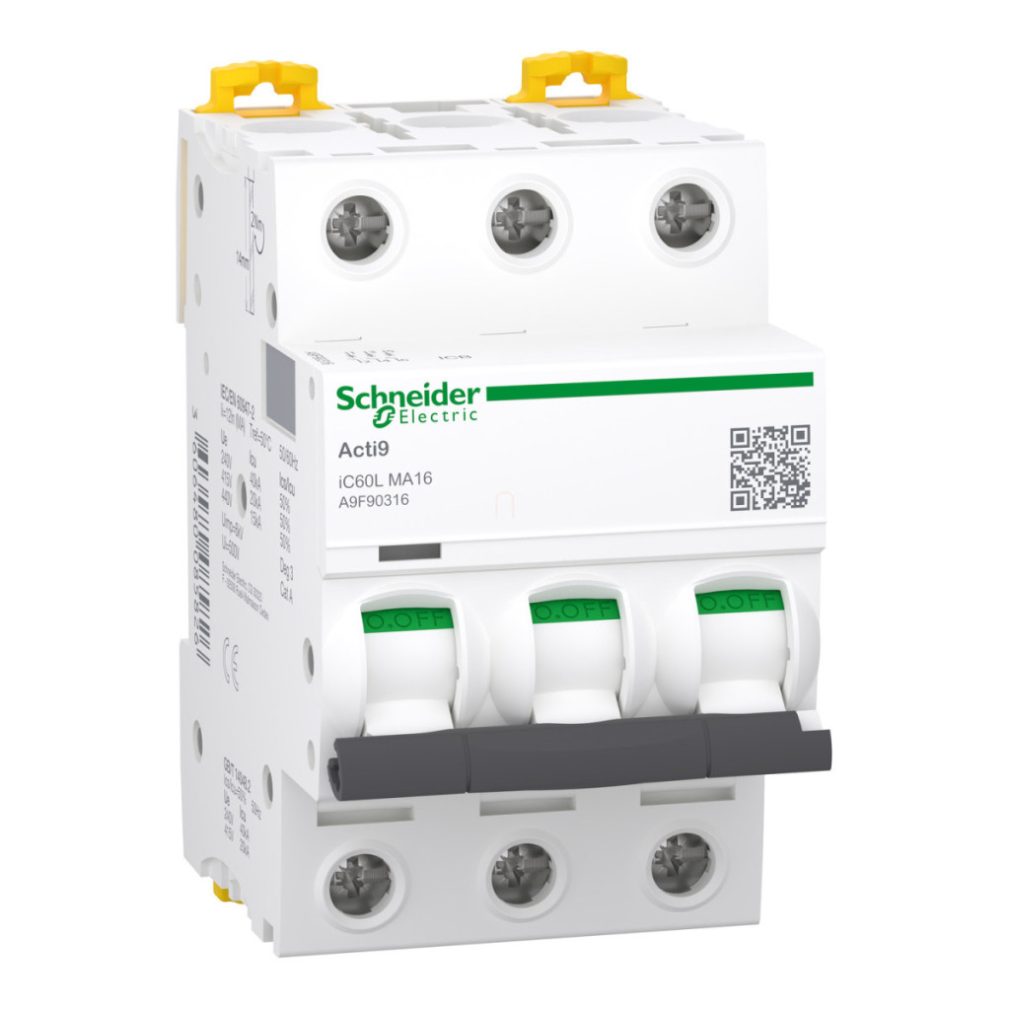

Întrerupătorul miniatural Schneider Electric Acti9 iC60L (A9F90316) este un dispozitiv de protecție de înaltă calitate, cu 3 poli, cu caracteristică MA, conceput special pentru aplicații de protecție a motoarelor. Acest întrerupător instantaneu cu o putere nominală de 16 A este conform cu standardele IEC/EN 60947-2 și are o capacitate remarcabilă de întrerupere a scurtcircuitelor de 20 kA. Întrerupătorul miniatural Acti9 iC60L are 3 poli protejați și poate fi utilizat în rețele de curent alternativ. Dispozitivul funcționează cu tehnologie de declanșare magnetică, care este deosebit de eficientă în gestionarea curenților de pornire a motoarelor. Limita de declanșare magnetică este de 12 x In +/- 20%, ceea ce oferă o protecție optimă împotriva supratensiunilor neașteptate. Produsul este conceput pentru a satisface cele mai exigente medii industriale în care protecția fiabilă a motoarelor este importantă. Întrerupătorul are parametri tehnici remarcabili: 15 kA Icu la 440 V c.a., 20 kA Icu la 380-415 V c.a. și 40 kA Icu la 220-240 V c.a., toate la frecvența de 50/60 Hz. Acesta aparține categoriei A conform EN/IEC 60947-2 și este adecvat pentru izolare. iC60L are o tensiune nominală de izolare de 500 V CA și o tensiune nominală de rezistență la impulsuri de 6 kV. Dispozitivul are o clasă de limitare a scurtcircuitelor de 3, în conformitate cu standardele EN 60898-1 și IEC 60898-1. Disjunctorul miniatural Schneider Electric A9F90316 este extrem de ușor de instalat, datorită metodei sale de montare fixă și posibilității de montare pe șină DIN. Este compatibil cu șine combinate și blocuri de distribuție și poate fi conectat în partea superioară sau inferioară. Dispozitivul are, de asemenea, un indicator de poziție a comutatorului și un indicator de declanșare, care facilitează inspecția și depanarea. Întrerupătorul miniatural poate fi controlat cu un comutator basculant. Caracteristicile sale fizice includ o înălțime de 85 mm, o lățime de 54 mm și o adâncime de 78,5 mm. Dispozitivul este de culoare albă și are o durată de viață lungă: durabilitatea sa mecanică este de 20.000 de cicluri, iar durabilitatea electrică este de 10.000 de cicluri. Opțiunile de conectare sunt flexibile: poate fi conectat la un singur bloc terminal în partea superioară sau inferioară cu fire rigide de 1-25 mm² sau flexibile de 1-16 mm², cu o lungime de dezizolare a firului de 14 mm. Cuplul de strângere al conectorilor este de 2 Nm. Întrerupătorul miniatural A9F90316 are protecție IP20, oferind o protecție adecvată împotriva contactului. Gradul de contaminare este 3, categoria de supratensiune este IV, iar rezistența la coroziune tropicală este 2 conform IEC 60068-1. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: temperatura ambiantă de funcționare este între -35 °C și +70 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Toleranța sa la umiditate relativă este de 95% la 55°C și poate fi utilizat la altitudini de 0-2000 metri deasupra nivelului mării.
Schneider Electric Acti9 iC60L - A9F90316 date tehnice
Caracteristici generale
Aplicație: Motor
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Tipul produsului: Întrerupător automat miniatural
Denumirea scurtă a dispozitivului: iC60L
Descrierea polilor: 3P
Număr de poli protejați: 3
Curent nominal: 16 A
Tip rețea: CA
Caracteristici de declanșare
Tehnologie unitate de declanșare: Magnetică
Cod curba: MA
Limită de declanșare magnetică: 12 x In +/- 20%
Capacitate de rupere
Capacitate de rupere:
15 kA Icu 440 V c.a. 50/60 Hz conform EN/IEC 60947-2
20 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
40 kA Icu 220.....240 V CA 50/60 Hz conform EN/IEC 60947-2
Capacitate nominală de rupere în funcționare [Ics]:
10 kA 50% conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
7,5 kA 50% conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
20 kA 50% conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz
Caracteristici electrice
Clasă de limitare: 3 conform EN/IEC 60898-1
Tensiune nominală de izolare [Ui]: 500 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform EN/IEC 60947-2
Categorie de utilizare: Categoria A conform EN/IEC 60947-2
Adecvare pentru izolare:Da, conform EN/IEC 60947-2
Instalare și funcționare
Indicație locală: Indicator de declanșare
Metodă de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Pas de 9 mm: 6
Indicator de poziție contact: Da
Tip de control: Comutator basculant
Conexiuni
Conexiuni - blocuri terminale:
Bloc terminal unic (sus sau jos) 1...25 mm² rigid
Bloc terminal unic (sus sau jos) 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 2 N.m superioară sau inferioară
Caracteristici fizice
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 78,5 mm
Culoare: Alb
Durabilitate mecanică: 20.000 de cicluri
Durabilitate electrică: 10.000 de cicluri
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC/EN 60529
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: IV
Rezistență la coroziune tropicală: 2 conform IEC 60068-1
Umiditate relativă: 95% la 55°C
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -35...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Standarde
Standarde: IEC 60947-2, EN 60947-2
