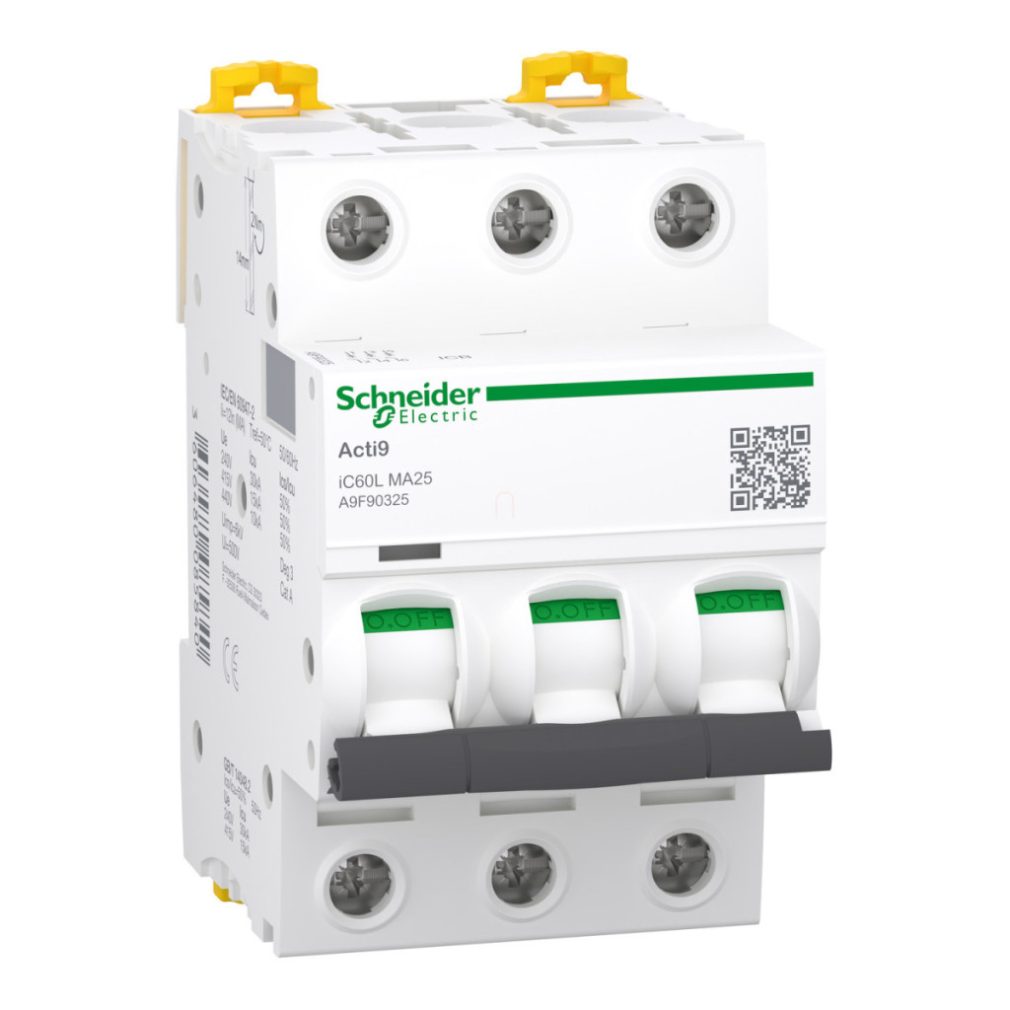

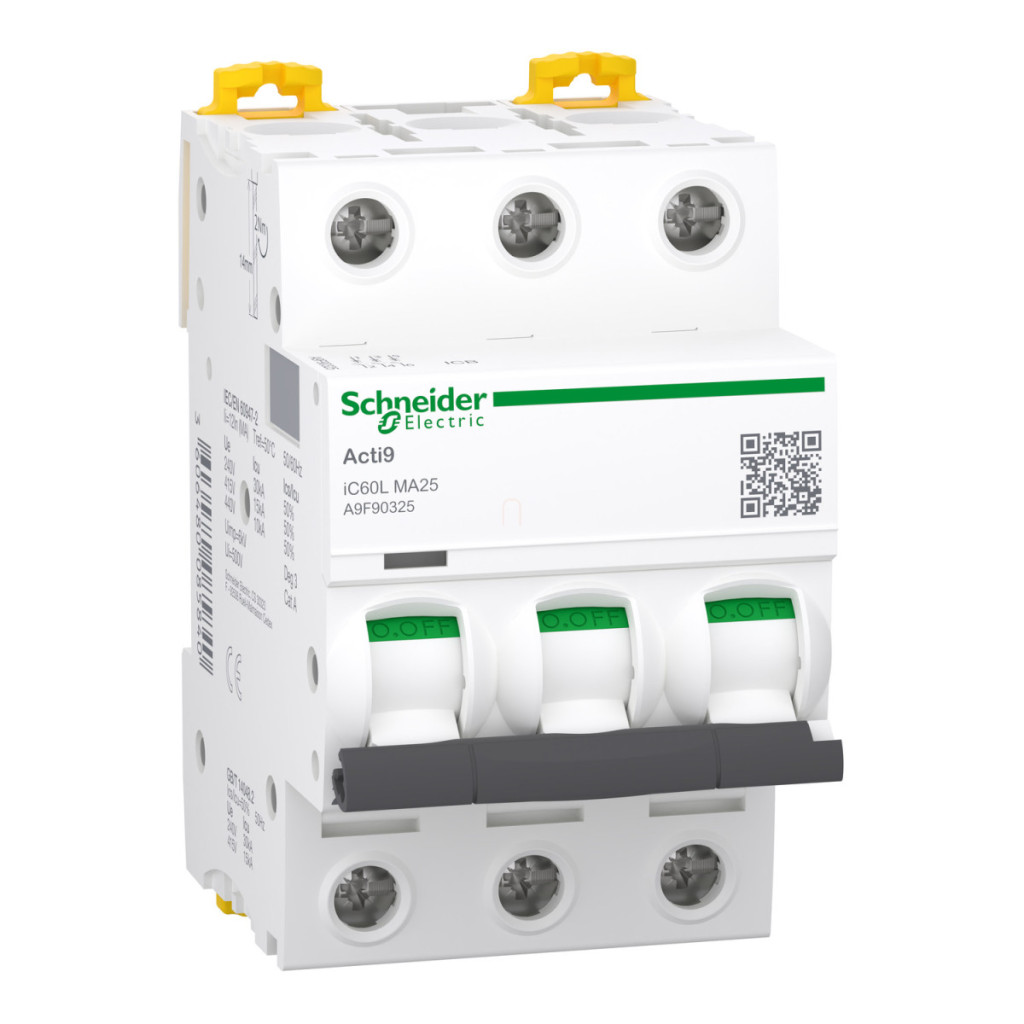

Întrerupătorul miniatural (MCB) Schneider Electric Acti9 iC60L este un dispozitiv de protecție de nivel înalt conceput special pentru aplicații de protecție a motoarelor. Întrerupătorul miniatural instantaneu cu 3 poli A9F90325 are un curent nominal de 25 amperi și este o soluție excelentă pentru gestionarea curenților de pornire a motoarelor și protecția împotriva supracurentului. Acest membru al seriei Acti9 iC60L are o caracteristică MA, ceea ce înseamnă că funcționează exclusiv cu declanșare magnetică, fără declanșare termică. Declanșarea magnetică are loc la 12 ori curentul nominal, cu o toleranță de ±20%. Această valoare îl face ideal pentru aplicații în care există o diferență mare între curentul normal de funcționare și curentul de pornire, cum ar fi motoarele, unde curentul de pornire poate fi de câteva ori mai mare decât curentul nominal. Disjunctorul are o capacitate de întrerupere remarcabilă de 15 kA la o tensiune de alimentare de 380-415 V c.a. (50/60 Hz), care este conformă cu standardul EN/IEC 60947-2. De asemenea, funcționează excelent la alte niveluri de tensiune: 30 kA la 220-240 V c.a. și 10 kA la 440 V c.a. Valoarea Ics (capacitate de întrerupere în funcționare) este de 50% din Icu, ceea ce asigură că întrerupătorul rămâne operațional chiar și după o întrerupere de scurtcircuit. Produsul este conform cu categoria de utilizare A conform EN/IEC 60947-2 și este, de asemenea, adecvat pentru izolare, conform certificării acordate de aceleași standarde. Întrerupătorul miniatural Schneider Electric A9F90325 are dimensiuni compacte: 85 mm înălțime, 54 mm lățime și 78,5 mm adâncime. Poate fi montat pe o șină DIN, iar punctele de conectare superioare și inferioare sunt adecvate pentru șine cu pieptene și blocuri de distribuție. Dispozitivul este adecvat pentru cabluri unifilare și multifilare, rigide și flexibile: cabluri rigide de 1-25 mm² și cabluri flexibile de 1-16 mm². Pentru conectarea firelor este necesară o lungime de dezizolare de 14 mm, iar cuplul de strângere pentru conexiuni este de 2 Nm. Indicatorul de declanșare încorporat arată imediat când disjunctorul s-a declanșat, ceea ce facilitează detectarea defectelor. Întrerupătorul este acționat de un comutator basculant și are o capacitate de debit limitată de categoria 3 conform EN/IEC 60898-1. Durata de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 10.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul are protecție IP20 și poate fi acționat într-un interval larg de temperaturi: între -35 °C și +70 °C, putând fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Întrerupătorul miniatural Schneider Electric Acti9 iC60L este conform cu gradul de poluare 3 și categoria de supratensiune IV, ceea ce îl face sigur pentru utilizare chiar și în cele mai exigente medii industriale.
Date tehnice Schneider Electric Acti9 iC60L
Caracteristici generale
Tipul dispozitivului: Întrerupător automat miniatural (MCB)
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Denumire scurtă: iC60L
Aplicație: Motor
Număr articol: A9F90325
Caracteristici electrice
Număr de poli: 3P
Număr de poli protejați: 3
Curent nominal [In]: 25 A
Tip rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod caracteristic: MA
Limită de declanșare magnetică: 12 x In +/- 20 %
Capacitate de întrerupere:
- 10 kA Icu la 440 V AC 50/60 Hz conform EN/IEC 60947-2
- 15 kA Icu la 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
- 30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
Capacitate nominală de întrerupere [Ics]:- 15 kA 50% conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz - 7,5 kA 50% conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz
- 5 kA 50 % conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz
Clasă de limitare: 3 conform EN/IEC 60898-1
Categorie de utilizare: Categoria A conform EN/IEC 60947-2
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Caracteristici mecanice
Indicator de stare de comutare: Da
Indicator de declanșare: Indicator de declanșare
Mod de control: Comutator
Metoda de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA
Diviziuni de 9 mm: 6
Înălțime: 85 mm
Lățime: 54 mm
Adâncime: 78,5 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Conexiuni - terminale:
- Un terminal (sus sau jos) 1…25 mm² rigid
- Un terminal (sus sau jos) 1…16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiunea sus sau jos
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva defectelor la împământare: Bloc separat
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC/EN 60529
Grad de poluare: 3 conform EN/IEC 60947-2
Categorie de supratensiune: IV
Tropicalizare: 2 conform IEC 60068-1
Umiditate relativă: 95 % la 55 °C
Altitudine de funcționare: 0...2000 m
Temperatura ambiantă în timpul funcționării: -35...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
