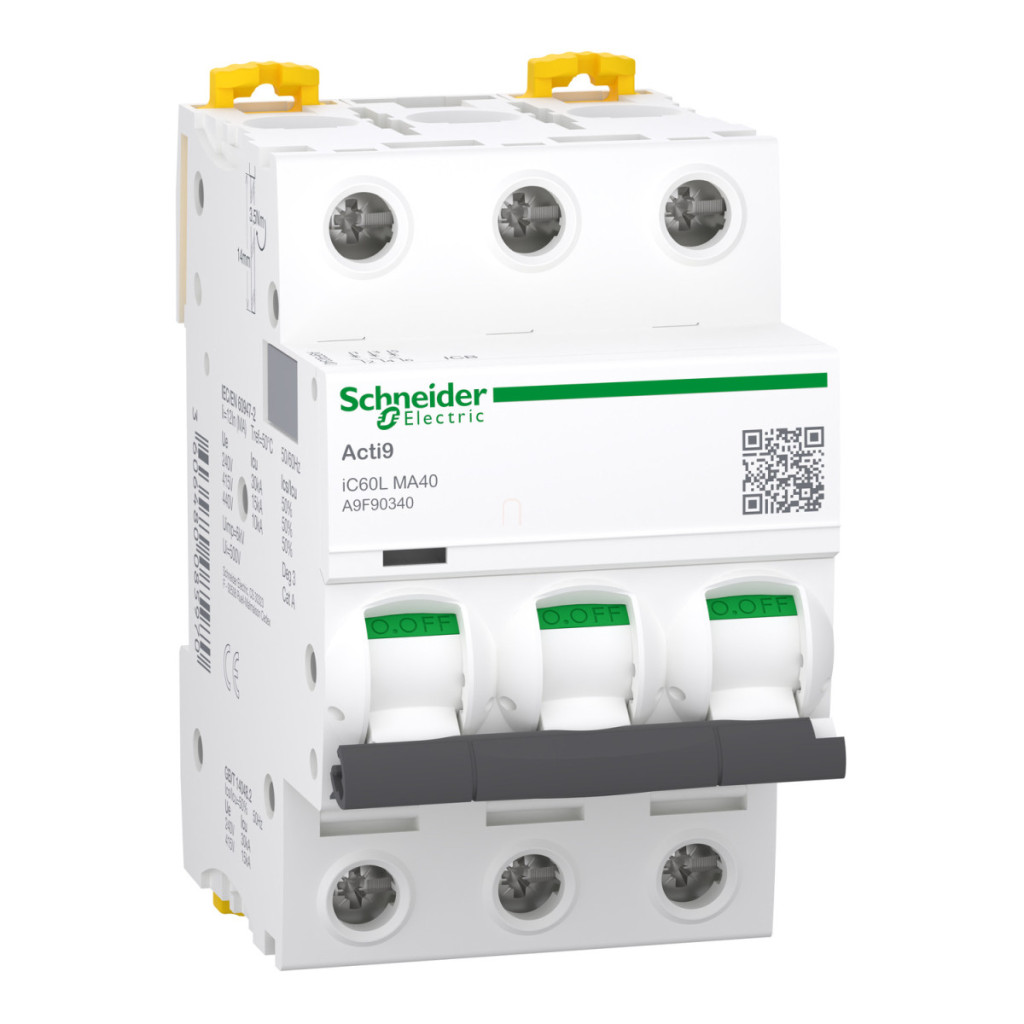

Schneider Electric Acti9 iC60L - A9F90340 - întrerupător automat miniatural instantaneu, 3P, MA, 40A, conexiune simplă

Lățime: 55 mm

Lungime: 95 mm

Înălțime: 75 mm

Comandă specială

Schneider Electric Acti9 iC60L - A9F90340 - întrerupător automat miniatural instantaneu, 3P, MA, 40A, conexiune simplă

Name: Schneider Electric Acti9 iC60L - A9F90340 - întrerupător automat miniatural instantaneu, 3P, MA, 40A, conexiune simplă
Brand: Schneider Electric Zrt.
SKU: 3606480085970
Price: 1651.55 RON
Availability: InStock

1 651,55 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Gama completă Schneider Electric Acti9 iC60L

Întrerupător mic

Întrerupător automat miniatural tripolar cu declanșare instantanee Schneider Electric Acti9 iC60L

Întrerupător miniatural tripolar Schneider Electric Acti 9iC60L

Schneider Electric Acti9 iC60L este un întrerupător profesional miniatural conceput în principal pentru aplicații de protecție a motoarelor. Acest dispozitiv cu 3 poli și un curent nominal de 40 A este conceput special pentru utilizarea în medii industriale în care fiabilitatea și performanța ridicată sunt cerințe esențiale. Întrerupătorul cu numărul de articol A9F90340 are caracteristici MA, care asigură o declanșare magnetică optimizată special pentru aplicații de protecție a motoarelor. Limita sa de declanșare magnetică este de 12 x In +/- 20%, ceea ce îl face deosebit de potrivit pentru aplicații care implică curenți de pornire. Dispozitivul are o capacitate de întrerupere remarcabilă: 15 kA pe o rețea de 380-415 V c.a., 30 kA pe o rețea de 220-240 V c.a. și 10 kA pe o rețea de 440 V c.a. Această capacitate de rupere este conformă cu standardul IEC/EN 60947-2, ceea ce înseamnă că produsul îndeplinește cele mai înalte cerințe de siguranță industrială. Caracteristicile tehnice remarcabile ale Schneider Electric Acti9 iC60L includ rezistența la tensiune de impuls de 6 kV, tensiunea de izolație de 500 V și clasificarea în clasa de limitare 3 conform IEC 60898-1. Dispozitivul este adecvat pentru deconectare, fiind certificat conform EN/IEC 60947-2. Durata sa de viață mecanică este de 20.000 de cicluri, iar durata de viață electrică este de 10.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Indicația locală permite vizualizarea imediată a stării de declanșare, iar maneta de acționare permite comutarea ușoară. Produsul este ușor de instalat, poate fi montat pe o șină DIN standard și este compatibil cu șine combinate și blocuri de distribuție atât pentru conectarea superioară, cât și pentru cea inferioară. Conexiunile au un design uniform și sunt potrivite pentru cabluri solide de 1-35 mm² sau flexibile de 1-25 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere de 3,5 Nm. Dispozitivul are protecție IP20 și poate fi utilizat într-o gamă largă de temperaturi ambientale (-35...70 °C în funcțiune, -40...85 °C în depozitare). Oferă o funcționare fiabilă chiar și în condiții extreme, așa cum s-a dovedit prin testarea în climat tropical la nivelul 2 și testarea la o umiditate relativă de 95%.

Schneider Electric Acti9 iC60L 3P, 40A, curba MA, date tehnice întrerupător de circuit 15kA

Caracteristici principale

Aplicație dispozitiv: Motor

Familia de produse: Acti9

Denumirea produsului: Acti9 iC60

Tipul produsului sau al componentei: Întrerupător automat miniatural

Denumirea scurtă a dispozitivului: iC60L

Descrierea polilor: 3P

Număr de poli protejați: 3

Curent nominal: 40 A

Tip de rețea: CA

Tehnologie unitate de declanșare: Magnetică

Cod curba: MA

Capacitate de rupere

10 kA Icu 440 V AC 50/60 Hz conform EN/IEC 60947-2

15 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2

30 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2

Categorie de utilizare

Categoria A conform EN 60947-2

Categorie A conform IEC 60947-2

Caracteristici suplimentare

Frecvența rețelei: 50/60 Hz

Limită de declanșare magnetică: 12 x In +/- 20 %

Capacitate nominală de întrerupere:

15 kA 50 % conform EN/IEC 60947-2 - 220...240 V c.a. 50/60 Hz

7,5 kA 50 % conform EN/IEC 60947-2 - 380...415 V c.a. 50/60 Hz

5 kA 50 % conform EN/IEC 60947-2 - 440 V c.a. 50/60 Hz

Clasă de limitare: 3 conform EN/IEC 60898-1

Tensiune nominală de izolație: 500 V c.a. 50/60 Hz conform EN/IEC 60947-2

Tensiune nominală de impuls: 6 kV conform EN/IEC 60947-2

Indicarea poziției de comutare: Da

Tip de comandă: Manetă de comutare

Indicator local: Indicator de declanșare

Date tehnice

Metodă de montare: Fixă

Bază de montare: Șină DIN

Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA

Pas de 9 mm: 6

Înălțime: 85 mm

Lățime: 54 mm

Adâncime: 78,5 mm

Culoare: Alb

Durată de viață mecanică: 20.000 de cicluri

Durată de viață electrică: 10.000 de cicluri

Conexiuni

Terminale: Terminal unic (sus sau jos) 1...35 mm² rigid

Conector unic (sus sau jos) 1...25 mm² flexibil

Lungime de dezizolare a cablului: 14 mm pentru conexiunea sus sau jos

Cuplu de strângere: 3,5 N.m sus sau jos

Caracteristici de mediu

Grad de protecție IP: IP20 conform IEC/EN 60529

Grad de poluare: 3 conform EN/IEC 60947-2

Categorie de supratensiune: IV

Tropicalizare: 2 conform IEC 60068-1

Umiditate relativă: 95% la 55 °C

Altitudine de funcționare: 0...2000 m

Temperatura aerului ambiant în timpul funcționării: -35 până la 70 °C

Temperatura aerului ambiant în timpul depozitării: -40 până la 85 °C

Date

Lățime

55 mm

Lungime

95 mm

Înălțime

75 mm

EAN prezentat

3606480085970

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

373 g/bucată
