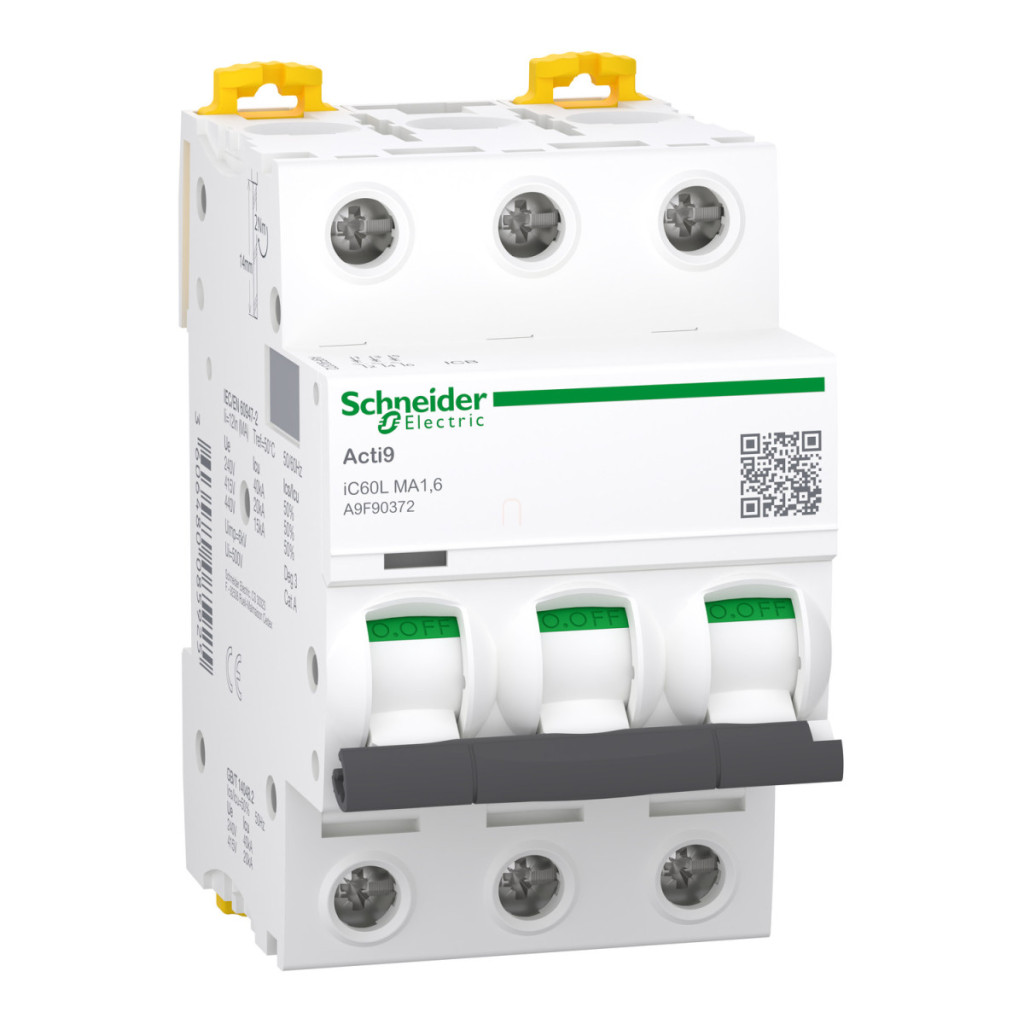

Schneider Electric Acti9 iC60L (A9F90372) este un întrerupător automat miniatural (MCB) cu trei poli, de calitate profesională, conceput special pentru aplicații de protecție a motoarelor. Acest dispozitiv compact are un curent nominal de 1,6 amperi și caracteristici ale curbei MA, ceea ce îl face deosebit de potrivit pentru aplicații care necesită declanșare magnetică rapidă, cum ar fi curenții de pornire a motoarelor. Întrerupătorul miniatural Acti9 iC60L are o capacitate de întrerupere remarcabilă: capacitate de întrerupere de 20 kA pe rețele de 380-415 V c.a., 15 kA la 440 V c.a. și 40 kA la 220-240 V c.a., toate la 50/60 Hz, în conformitate cu standardul IEC/EN 60947-2. Limita de declanșare magnetică a dispozitivului este de 12 ori curentul nominal, cu o toleranță de ±20%. Această caracteristică asigură că curenții de pornire ai motorului nu sunt întrerupți, dar curenții de scurtcircuit sunt întrerupți imediat, protejând sistemul de deteriorare. Produsul aparține categoriei de utilizare A conform EN/IEC 60947-2 și poate fi utilizat și în scopuri de izolare, în conformitate cu aceleași standarde. Întrerupătorul miniatural Schneider Electric Acti9 iC60L are un design modern, alb, care poate fi montat pe o șină DIN și are dimensiuni compacte: 85 mm înălțime, 54 mm lățime și 78,5 mm adâncime. Dispozitivul are un indicator de declanșare, care ajută la evaluarea rapidă a stării sale. Are un design cu comutator basculant, care asigură o funcționare simplă și fiabilă. Întrerupătorul miniatural are o tensiune de izolare de 500 V c.a. (50/60 Hz) și o tensiune de rezistență de 6 kV în conformitate cu EN/IEC 60947-2. Terminalele de conectare sunt ușor accesibile și potrivite pentru cabluri rigide de 1-25 mm² sau flexibile de 1-16 mm², cu o lungime de dezizolare de 14 mm și un cuplu de strângere de 2 Nm. Produsul este extrem de durabil, cu o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 10.000 de cicluri. Are protecție IP20 conform IEC/EN 60529. Domeniul larg de temperatură de funcționare (-35...+70 °C) și toleranța la umiditate relativă de 95% (la 55 °C) asigură o funcționare fiabilă într-o mare varietate de condiții de mediu. Poate fi instalat la altitudini cuprinse între 0 și 2000 de metri. Produsul este compatibil cu sistemele de șine combinate și blocuri de distribuție, conectate în partea superioară sau inferioară, cu 6 piese distanțate la 9 mm una de alta.
Schneider Electric Acti9 iC60L - A9F90372 - disjunctor miniatural instantaneu, 3P, MA, 1,6 A, conexiune simplă date tehnice
Caracteristici generale
Familia de produse: Acti9
Denumirea produsului: Acti9 iC60
Denumire scurtă a dispozitivului: iC60L
Tipul produsului sau al componentei: Întrerupător miniatural (MCB)
Aplicație: Motor
Caracteristici electrice
Număr de poli: 3P
Număr de poli protejați: 3
Curent nominal: 1,6 A
Tip rețea: CA
Tehnologie unitate de declanșare: Magnetică
Cod curba: MA
Limită de declanșare magnetică: 12 x In +/- 20%
Tensiune nominală de izolare: 500 V AC 50/60 Hz
Tensiune nominală de impuls rezistentă: 6 kV
Frecvența rețelei: 50/60 Hz
Capacitate de întrerupere
Capacitate de întrerupere: 15 kA Icu la 440 V AC 50/60 Hz
Capacitate de întrerupere: 20 kA Icu la 380...415 V c.a. 50/60 Hz
Capacitate de întrerupere: 40 kA Icu 220...240 V c.a. 50/60 Hz
Capacitate nominală de întrerupere în funcționare: 10 kA 50% 380...415 V c.a. 50/60 Hz
Capacitate nominală de întrerupere: 7,5 kA 50% 440 V c.a. 50/60 Hz
Capacitate nominală de întrerupere: 20 kA 50% 220...240 V CA 50/60 Hz
Clasă de limitare: 3 Caracteristici mecanice Indicator local: Indicator de declanșare Metodă de montare: Fixă Bază de montare: Șină DIN Compatibilitate cu șină combinată și bloc de distribuție: Sus sau jos: DA Diviziuni de 9 mm: 6 Înălțime: 85 mm Lățime: 54 mm Adâncime: 78,5 mm Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri
Conexiuni
Conectori: Terminal unic (sus sau jos) 1...25 mm² rigid
Conectori: Terminal unic (sus sau jos) 1...16 mm² flexibil
Lungime de dezizolare a cablului: 14 mm pentru conexiune sus sau jos
Cuplu de strângere: 2 N.m sus sau jos
Protecție împotriva curentului de defect: Bloc separat
Condiții de mediu
Grad de protecție IP: IP20
Grad de poluare: 3
Categorie de supratensiune: IV
Tropicalizare: 2
Umiditate relativă: 95% la 55°C Altitudine de funcționare: 0...2000 m Temperatură ambiantă de funcționare: -35...70°C Temperatură ambiantă de depozitare: -40...85 °C
Standarde și conformitate
Standarde: IEC 60947-2, EN 60947-2
Categorie de utilizare: Categoria A
Adecvat pentru izolație: Da
